Цикл  із змішаним підводом теплоти.

План

  1. Діаграма циклу.

  2. Особливості протікання циклу.

  3. Визначення температур циклу..

  4. Визначення формул ККД..

Аналіз формули ККД.

Показники циклу.

В двигунах, що працюють за циклом із змішаним підводом теплоти протікання циклу характеризують наступні параметри:

Ступінь стиснення ε = 12-22;

Ступінь попереднього розширення ρ = 1,1-1,6.

Ступінь підвищення тиску λ = 1,4 – 2,4.

Показники циклу.

В двигунах, що працюють за циклом із змішаним підводом теплоти протікання циклу характеризують наступні параметри:

Ступінь стиснення ε = 12-22;

Ступінь попереднього розширення ρ = 1,1-1,6.

Ступінь підвищення тиску λ = 1,4 – 2,4.

Діаграма циклу.

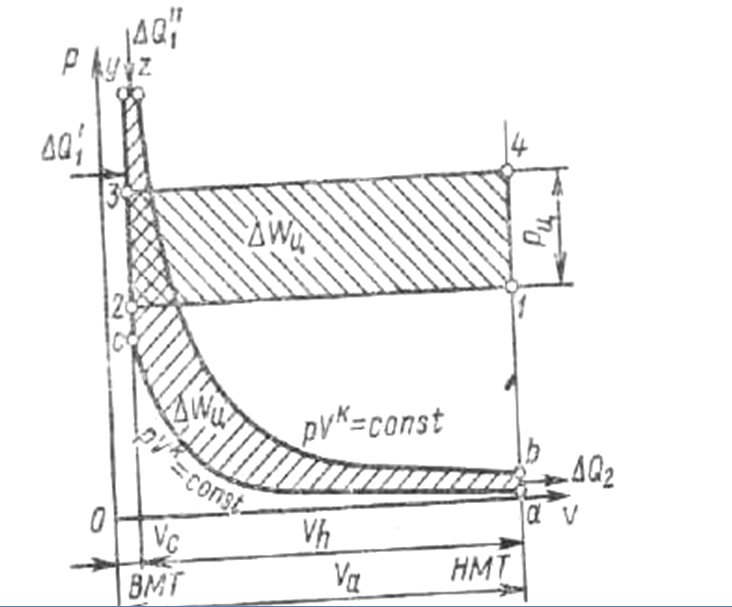

Мал. 3. Діаграма циклу із змішаним підводом теплоти.

Особливості циклу:

Лінія ас – адіабатне стиснення;

Лінія сz – ізохорний підвод теплоти;

Лінія zź – ізобарний підвод теплоти;

Лінія źb – ідабатне розширення;

Лінія аb – ізохорний відвод теплоти.

Формула термічного ККД.

Термічний ККД для будь-якого циклу визначається за формулою

В розглянутому циклі підвод теплоти здійснюється при постійному тиску, а відвод теплоти при постійному об’ємі. Отже,

Температура робочого тіла на різних відрізках циклу можна отримати з наступних формул:

для адіабати ас

Аналіз формули ККД

Для існуючих двигунів величина ступеня попереднього розширення в залежності від і навантаження змінюється в межах від 1,05 до 3,0. Аналіз формули дозволяє прийти до висновку, що при усіх значеннях ступеня попереднього розширення величина одночлена

Залишається більше одиниці. Тому, при однакових ступенях стиску ентальпія циклу з підводом теплоти при постійному тиску завжди буде більше, ніж в циклі з підводом теплоти при постійному об’ємі.

Аналіз формули середнього тиску

Відомо, що середній тиск циклу Рt є відношення корисної роботи циклу до робочого об’єму циліндра двигуна

Аналіз формули показує, що збільшення середнього тиску можливо при збільшенні тиску впуску, ступеня стиску, ступеня попереднього розширення і показника адіабати.

2

Лекцію записати в зошит.
