Система впуску ДВЗ

Система впуску ДВЗ

Впускна́ систе́ма (систе́ма впуска́ння) двигуна внутрішнього згоряння — сукупність пристроїв, що призначена для підготовляння та підведення свіжого заряду повітря або паливо-повітряної суміші до циліндрів. У двигунів із зовнішнім сумішоутворенням система впуску бере на себе функції сумішоутворення. Поняття «впускна система» з'явилось з розвитком конструкції двигунів внутрішнього згоряння, особливо з появою системи безпосереднього впорскування пального. Обладнання для живлення двигуна повітрям перестало бути просто повітропроводом, а перетворилося на окрему систему.

Система впуску містить повітрозабірник, пристрій очищення повітря (повітряний фільтр), датчик витрати повітря, дросельну заслінку, впускний колектор тощо. У двигунах із наддуванням до системи впуску належать також компресори, проміжні охолодники повітря, а також газові турбіни турбокомпресорів.

Впускний колектор

Впускний колектор — елемент системи впуску поршневого двигуна внутрішнього згоряння, який забезпечує рівномірне розподілення потоку паливо-повітряної суміші чи повітря (у двигунах з безпосереднім впорскування) до циліндрів. У бензинових двигунів у впускному колекторі потік повітря змішується з пальним, утворюючи паливо-повітряну суміш.

Дросельна та впускні заслінки

Дросельна заслінка є конструктивним елементом впускної системи бензинових двигунів внутрішнього згоряння з уприскуванням палива і призначена для регулювання кількості повітря, що надходить у двигун для утворення паливо-повітряної суміші. Дросельна заслінка встановлюється між повітряним фільтром і впускним колектором.

Дросельна заслінка може мати механічний привід або електричний привід з електронним управлінням.

На двигунах з безпосереднім упорскуванням пального на додаток до дросельної заслінки встановлюються впускні заслінки. Вони забезпечують процес сумішоутворення за рахунок поділу повітря на два впускних канали. Один канал перекриває заслінка, через інший — повітря проходить вільно. Впускні заслінки встановлені на загальному валу, який повертається за допомогою вакуумного або електричного приводу.

Витратомір повітря

Витратомір повітря подає інформацію про кількість (витрату) повітря, що засмоктується, яка необхідна для підтримання стехіометричного співвідношення компонентів паливо-повітряної суміші. Мірою витрати може бути як об'єм, так і маса засмоктаного повітря. В залежності від цього розрізняють два способи визначення витрати повітря: механічний та тепловий.

Механічний спосіб базується на вимірюванні об'ємної витрати повітря пропорційної переміщенню заслінки. Тепловий спосіб (термоанемометричний витратомір) передбачає вимірювання маси повітря відповідно до зміни температури чутливого елемента.

Витратомір повітря встановлюється у впускний системі між повітряним фільтром і дросельною заслінкою двигуна. Провідним виробником витратомірів повітря є фірма Bosch.

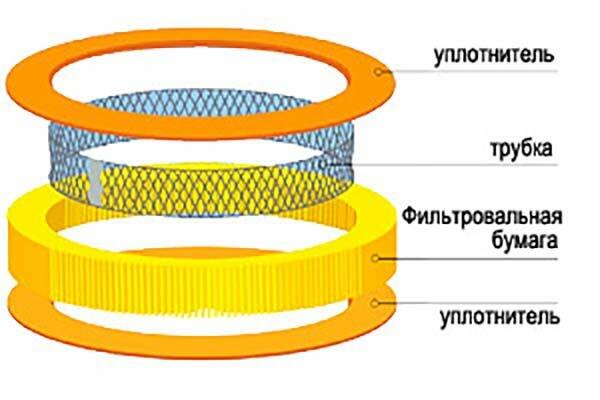

Повітряний фільтр

Повітряні фільтри призначення для очищення від пилу повітря, яке подається у двигун. Пил, який потрапляє у двигун суттєво прискорює зношування поверхонь тертя. Повітряні фільтри повинні забезпечити якісне очищення повітря від пилу, мати малий гідравлічний опір, бути надійними і зручними в експлуатації та обслуговуванні, мати компактні розміри.

За способами очищення повітря фільтри поділяються на інерційні, фільтрувальні та комбіновані. Крім того, перші два типи можуть виконуватись із сухими або мокрими (змоченими оливою) фільтрувальними елементами. Опір повітряних фільтрів залежить від їх конструкції і новий фільтр при повному навантаженні чинить опір величиною 600…5500 Па.

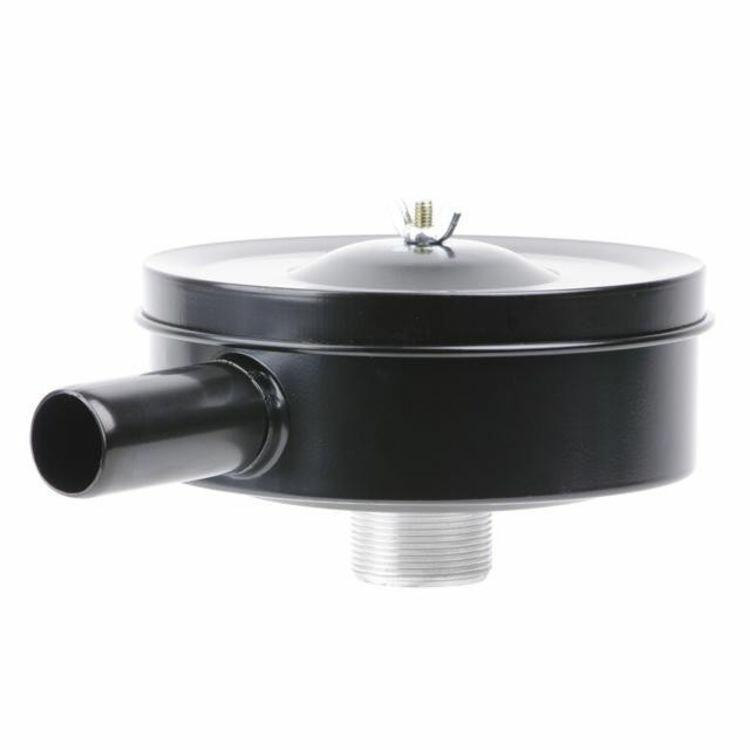

Фільтр розборний для компресора.

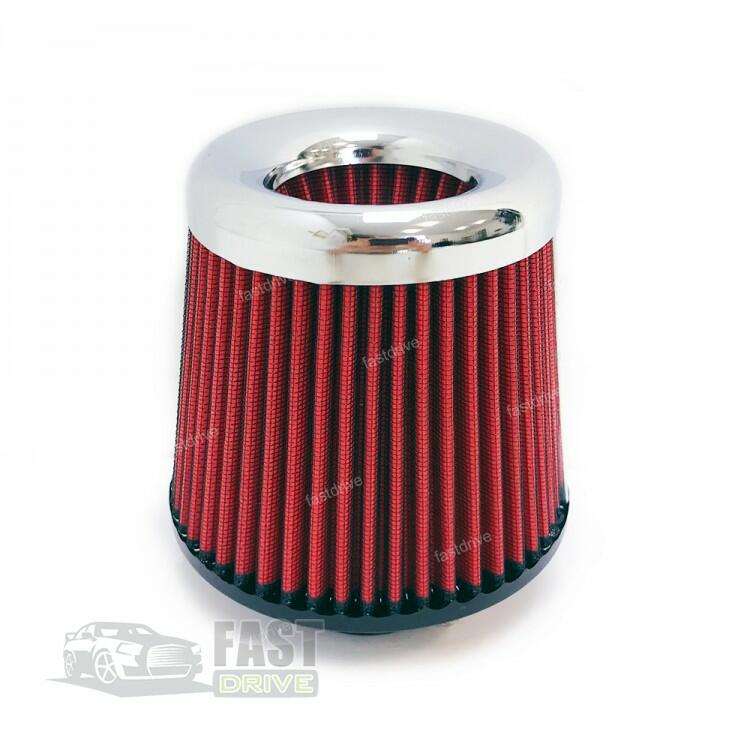

Фільтр нульового опіру

ІНТЕРКУЛЕР

Коли на автомобіль встановлений турбінний компресор, або як його ще називають турбонагнітач, то при роботі потік повітря швидко нагрівається до 200 Цельсія, при цьому щільність сильно знижується. Щоб не допустити такого явища, був винайдений ІНТЕРКУЛЕР.

Інтеркулер –це пристрій, що поміщається між двигуном і турбіною, сприяє зниженню робочого повітря до температури 50 градусів Цельсія, що наповнює циліндри повітрям і тягне за собою значне збільшення потужності. Їх ще називають охолоджувачами або турбоохладителями.
Існують два типи інтеркулерів: повітряні і водяні.

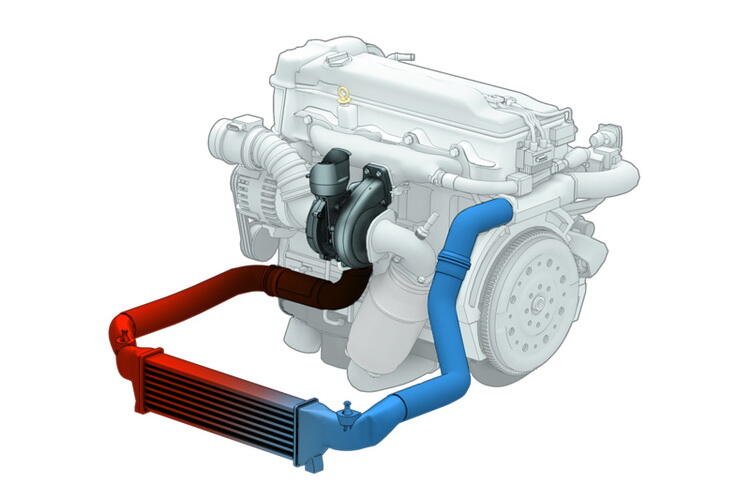

Інтеркулер повітряний

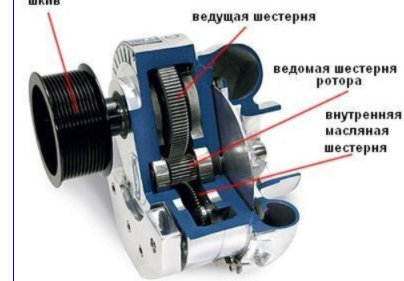

Компресор або турбонагнитач.

Наддування у двигунах внутрішнього згоряння — підвищення тиску повітря при впуску у двигун внутрішнього згоряння з метою збільшення кількості пального, що подається і, відповідно, потужності, що знімається з одиниці робочого об'єму двигуна.

Наддування зазвичай застосовують з метою підвищення потужності (на 20…45%) без збільшення маси і габаритів двигуна, а також для компенсації падіння потужності в умовах високогір'я.

1.Які елементи входять до складу впускної системи?

2.Які є впускні фільтри? Різновіди (описати )

3.Описати водяний охолоджувач повітря.(Найти в интернеті).

4.Що устанавлюється ще на впускний колектор для збільшення подачі повітря?
