Мета уроку: поглибити знання учнів про закономірності, що існують у колах з послідовним і паралельним з’єднаннями провідників; формувати вміння розв'язувати задачі на розрахунок параметрів простих електричних кіл.
Конструктор уроків
- Всеосвіта›
- Бібліотека уроків›
- Фізика›
- Розв'язування задач з теми "Послідовне й паралельне з'єднання провідників".
Урок:
Розв'язування задач з теми "Послідовне й паралельне з'єднання провідників".
24.03.2023
Опис уроку (учням цей опис не показується):
Вміст уроку:
1
2
3
4
5
6
7
Опис, який учні побачать перед початком уроку
Вітаю на уроці!
1
Тема. Розв'язування задач з теми "Послідовне й паралельне з'єднання провідників".
Пригадайте закономірності послідовного та паралельного з'єднання провідників
Послідовне з’єднання провідників | Паралельне з’єднання провідників | |
Сила струму |
|
|
Напруга |
|
|
Опір |
|
|
2
2 з 12 балів
Вправа-тренажер "З’єднання провідників"
Результат вправи покажіть у цьому віконечку
.png)
3

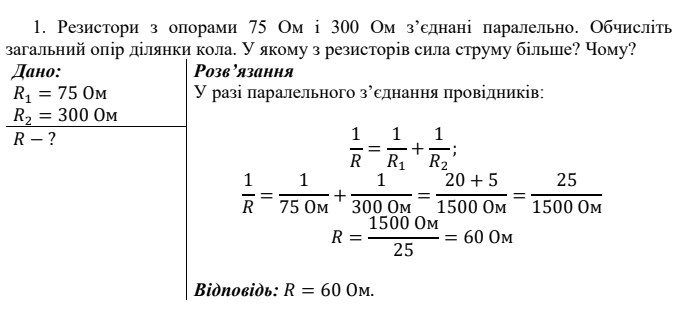

Вчимося розв’язувати задачі
4

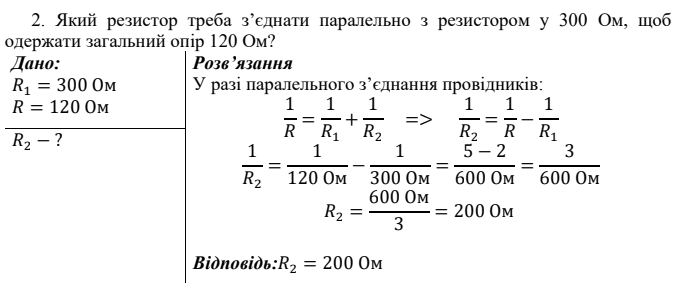

Вчимося розв’язувати задачі
5
Вчимося розв’язувати задачі

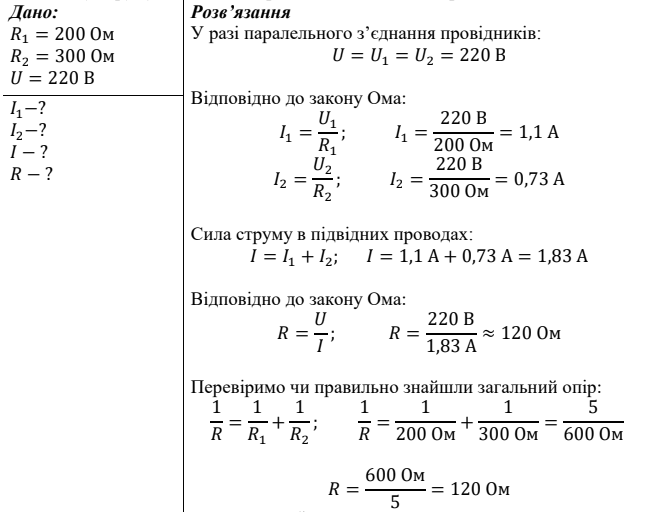

3. В освітлювальну мережу кімнати ввімкнені паралельно дві електричні лампи, опір яких 200 і 300 Ом. Визначте силу струму в кожній лампі, силу струму в підвідних проводах, загальний опір обох ламп. Напруга в мережі 220 В.
Результати збіглися, отже, задачу розв’язано правильно.
Відповідь: I1 = 1,1 А; I2 = 0,73 А; I = 1,83 А; R = 120 Ом.
6
4 з 12 балів
Розв'язати задачу. Резистори з опором 3 і 6 Ом з’єднані паралельно. Визначте загальний опір ділянки кола, силу струму в другому резисторі й на всій ділянці кола, якщо сила струму в першому резисторі дорівнює 2 А. Фото розв'язання задачі виставити у віконці.
7
6 з 12 балів
Розв'язати задачу. Три провідники опором 2, 3 і 6 Ом з’єднані паралельно. Визначте розподіл сили струму, якщо в нерозгалуженій частині кола сила струму дорівнює 12 А. Яка напруга на кінцях кожного провідника. Фото розв'язання задачі виставити у віконці.
