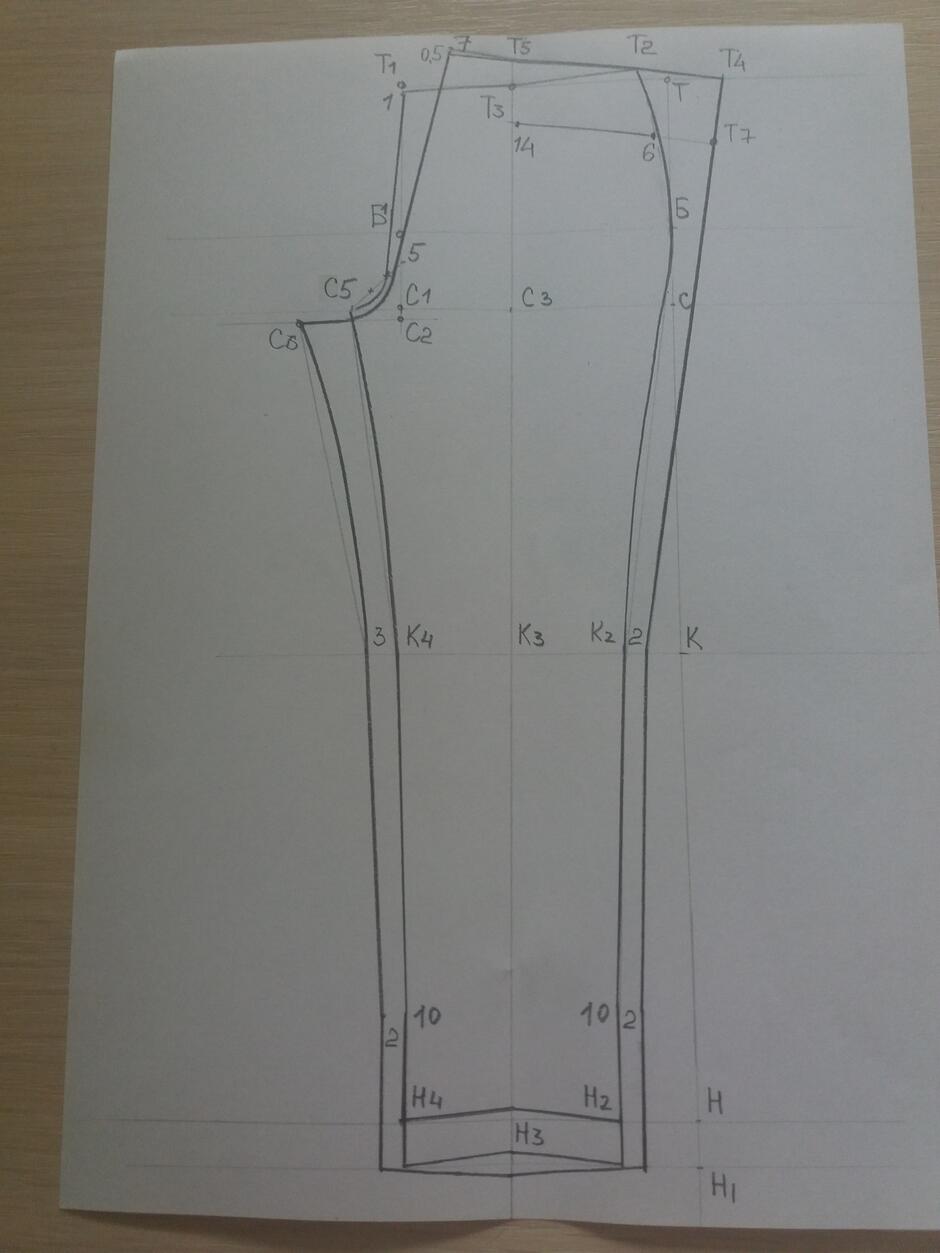

Тема: розрахунок креслення чоловічих штанів
мета:
навчальна - удосконалення знань та умінь під час проведення розрахунків побудови креслення чоловічих штанів;
розвивальна - на основі знань та умінь формувати наполеглевість та самостійність в роботі;
виховна - виховання уваги до замовника
|
1
Зніміть необхідні виміри з чоловічої фігури.
2

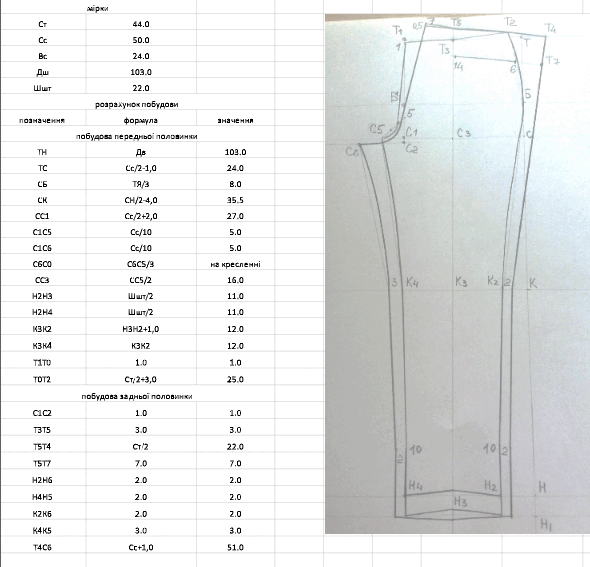

Вставте значення в таблицю Excel
мірки | |||
Ст | 44,0 | ||
Сс | 50,0 | ||
Вс | 24,0 | ||
Дш | 102,0 | ||
Шшт | 22,0 | ||
розрахунок побудови | |||
позначення | формула | значення | |
побудова передньої половинки | |||
ТН | Дв | 102,0 | |
ТС | Сс/2-1,0 | 24,0 | |
СБ | ТЯ/3 | 8,0 | |
СК | СН/2-4,0 | 35,0 | |
СС1 | Сс/2+2,0 | 27,0 | |
С1С5 | Сс/10 | 5,0 | |
С1С6 | Сс/10 | 5,0 | |
С6С0 | С6С5/3 | на кресленні | |
СС3 | СС5/2 | 16,0 | |
Н2Н3 | Шшт/2 | 11,0 | |
Н2Н4 | Шшт/2 | 11,0 | |
К3К2 | Н3Н2+1,0 | 12,0 | |
К3К4 | К3К2 | 12,0 | |
Т1Т0 | 1,0 | 1,0 | |
Т0Т2 | Ст/2+3,0 | 25,0 | |
побудова задньої половинки | |||
С1С2 | 1,0 | 1,0 | |
Т3Т5 | 3,0 | 3,0 | |
Т5Т4 | Ст/2 | 22,0 | |
Т5Т7 | 7,0 | 7,0 | |
Н2Н6 | 2,0 | 2,0 | |
Н4Н5 | 2,0 | 2,0 | |
К2К6 | 2,0 | 2,0 | |
К4К5 | 3,0 | 3,0 | |
Т4С6 | Сс+1,0 | 51,0 | |
3
Проаналізуйте, як змінились розрахунки в таблиці Excel
використовуючи таблицю вставити індивідуальні мірки
проаналізувати
и розрахунок креслення чоловічих штанів
