Призначення ,різновіди,конструктивне виконання та принцип роботи :паливного бака,фільтра,паливопідкачуючого насоса.

Призначення ,різновіди,конструктивне виконання та принцип роботи :паливного бака,фільтра,паливопідкачуючого насоса.

Паливні баки

Паливо для живлення двигуна трактора заливають у паливний бак. Паливні баки виготовляють з листової сталі, форма їх залежить від місця встановлення і має відповідати сучасним вимогам .

Кількість палива в баці перевіряють за допомогою пластмасової прозорої трубки, мірної лінійки (її встановлюють у заливну горловину) або електричного покажчика рівня палива. Щоб запобігти коливанням тиску в паливному баці, його внутрішня порожнина сполучається із зовнішнім повітрям.

Паливний бак зварений з двох стальних штампованих половин. У паливному баці встановлено вертикальні перетинки, які підвищують жорсткість конструкції і зменшують збовтування палива. У верхній частині бака є горловина з кришкою і сітчастим фільтром. В кришці є отвір для надходження повітря в бак, від пилу вона захищена дротяною плутанкою.

Поруч із заливною горловиною знаходиться отвір для пластмасової прозорої трубки.

Відбір палива відбувається через витратний кран і забірну трубку, яка виступає над днищем. Таке розташування забірної трубки запобігає всмоктуванню домішок палива, що осідають на дні. Щоб закрити кран, рукоятку крутять за стрілкою годинника до упору кульки в гніздо. Для періодичного видалення відстою призначений зливний кран, змонтований в нижній частині бака.

Фільтри

Фільтри грубої і тонкої очистки палива. Робота паливної апаратури значною мірою залежить від якості фільтрації палива. Його необхідно старанно очищати від води і механічних домішок, які погіршують роботу прецизійних пар, знижують їх щільність, порушують подачу палива і чіткість відсічки форсунки, ускладнюють розпилення палива. Наявність води у паливі спричинює корозію деталей, зависання голок розпилювачів форсунок, плунжерів у гільзах і поломку пружин.

Для захисту від механічних домішок і води на дизелях застосовують фільтри грубої і тонкої очистки.

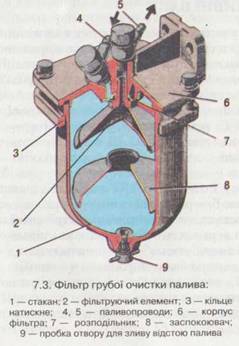

Фільтри грубої очистки призначені для видалення з палива домішок розміром понад 0,05...0,07 мм і води. Це забезпечує тривалу і безперебійну роботу паливного насоса і форсунок. (рис.7.3)

Паливо, яке засмоктується з бака насосом через паливопровід 4 і порожнистий болт, заповнює кільцеву порожнину у корпусі 6 (порожнина розташована під розподільником 7) і через вісім отворів діаметром 2 мм у розподільнику надходить у стакан 1. Паливо проходить через кільцевий зазор між фільтруючим елементом 2 і стінкою стакана. Невелика його частина, різко змінюючи напрям, проходить через сітку фільтруючого елемента з отворами до 0,25 мм і центральний отвір й через трубопровід 5 спрямовується у підкачувальний насос. Основна частина палива, механічні домішки, краплі води за інерцією рухаються вниз, уздовж стінок стакана 1, у зону відстою по кільцевому зазору між стаканом і заспокоювачем 8.

Заспокоювач відділяє порожнину з циркулюючим паливом від зони відстою і забезпечує ефективну роботу фільтра при коливаннях і вібрації. У зоні відстою (при повороті пального на 180°) частинки механічних домішок і води осідають на дно стакана 1. Очищене паливо через центральний отвір заспокоювача надходить до сітки фільтруючого елемента. Відстій на дні стакана періодично зливається через отвір, закритий пробкою 9 у нижній частині фільтра.

Фільтри тонкої очистки призначені для очищення палива від дрібних механічних частинок. Найпоширеніші фільтри з паперовими фільтруючими елементами, які забезпечують високий ступінь очистки.

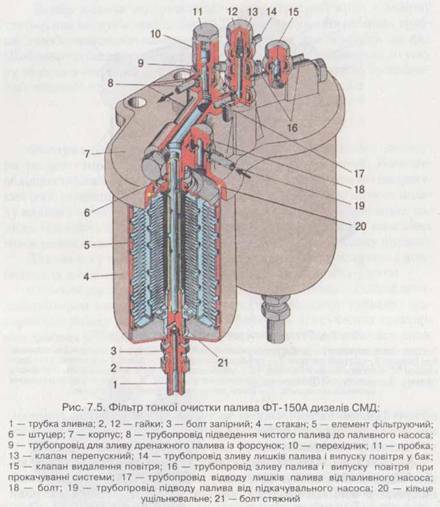

Фільтр тонкої очистки палива (рис. 7.5), який складається з чавунного корпуса 7, до якого стяжними болтами 21 кріпляться дві однакові фільтруючі секції, що працюють паралельно. Кожна секція складається з паперового фільтруючого елемента ЭФТ-75, розташованою на штуцері б в стакані 4. Для ущільнення між корпусом і стаканом є кільце 20.

Внизу встановлюють запірний болт 3 з гайкою 2 і зливною трубкою 1. Такий пристрій дає змогу при технічному обслуговуванні відводити паливо, яке зливається з фільтрів.

Фільтруючі елементи ЭТФ-3 і ЭФТ-75. Фільтруючий елемент ЭФТ-3 — це паперова штора площею до 0,5 м2, складена у циліндр гармошкою. Фільтрувальний папір штори з пористою структурою для проходження палива утримує на поверхні механічні домішки розміром більше 0,002 мм. Штору приклеєно до картонної обичайки і разом з нею завальцьовано зверху і знизу жерстяними кришками. Обичайка запобігає пошкодженню штори. Для проходження палива на всій поверхні обичайки зроблено круглі отвори.

Конструкція фільтруючого елемента ЭФТ-75 аналогічна попередній, проте у ній застосовані дві паперові штори, розташовані одна в одній. Площа поверхні зовнішньої штори (основної) майже 0,5 м2, а другої (контрольної) становить 30% від першої. Наявність двох штор забезпечує надійнішу очистку палива від води і механічних домішок.

Підкачувальні насоси

Для забезпечення рівномірної подачі палива з бака до паливного насоса і подолання гідравлічного опору фільтрів і паливопроводів застосовують підкачувальний насос (помпу). Для видалення повітря із системи живлення перед пуском і для заповнення системи паливом після складання помпа обладнана ручним підкачувальним насосом.

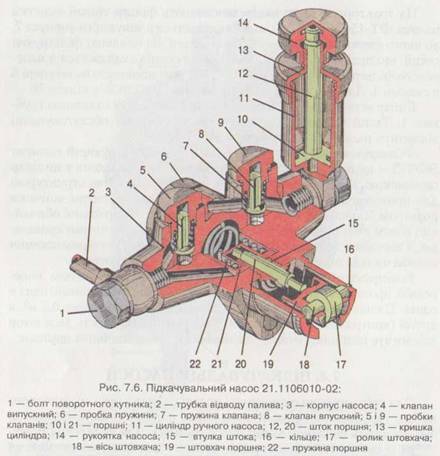

Підкачувальний насос  (рис. 7.6) кріпиться до бокової розточки корпуса насоса високого тиску двома шпильками і складається з чавунного корпуса 3, у горизонтальній розточці якого розміщений поршень 21. Поршень притискується до штока 20 пружиною 22, яка другим кінцем впирається у пробку 6. У розточці з боку фланця по одній осі з поршнем установлено роликовий штовхач. Ролик 17 штовхача притискується до ексцентрика вала регулятора штоком 20. У нижній частині корпуса у спеціальних розточках розміщені клапани — впускний 8 і випускний 4, притиснуті до сідел пружинами 7 і пробками 5 і 9.

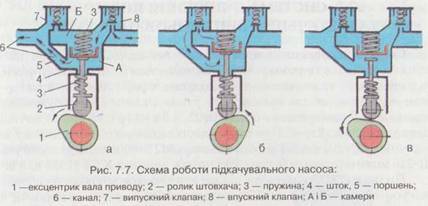

Схему роботи підкачувального насоса наведено на рис. 7.7.

Позиція а. При повороті ексцентрика кулачкового вала 1 ролик 2 штовхача переміщується вниз. Поршень 5 під дією пружини 3 також переміщується, вниз, в порожнині Б створюється розрідження. Клапан 7 закривається, клапан 8 відкривається, і паливо з випускного клапана потрапляє в камеру Б, заповнюючи об’єм, який звільняє поршень, рухаючись вниз. При цьому поршень витискує паливо з камери А, яке через канал 6 потрапляє у нагнітальний канал і далі до фільтра.

Позиція б. Ексцентрик кулачкового вала 1 піднімається, через ролик і шток стискує пружину 3 і переміщує поршень 5 уверх. Об’єм камери Б при цьому зменшується. При підвищенні тиску клапан 8 закривається і паливо потрапляє до каналу 6. У цей час паливом заповнюється камера А. При наступному опусканні поршня паливо з камери А через канал 6 переходить до фільтра тонкої очистки, і процес повторюється.

Позиція в. При підвищеному тиску в нагнітальному каналі 6 і в камері А пружина 3, переміщуючи поршень 5, зустрічає великий тиск з боку палива в камері А. Пружина не може подолати опір

палива, і поршень відходить від штока 4. Розміщення поршня в цьому випадку залежить від витрати палива. Чим менше його витрата, тим вищий тиск у камері А, тим скоріше зупиниться поршень і зменшиться його робочий хід. Таким чином, обмежується максимальний тиск палива у нагнітальному каналі підкачувального насоса при різних частотах обертання кулачкового вала і різних витратах палива. При зниженні тиску палива у нагнітальній порожнині повний хід поршня знову відновлюється.

Для заповнення системи живлення дизеля паливом і видалення з неї повітря на корпусі підкачувального насоса змонтований ручний насос (рис. 7.6), внутрішніми каналами сполучений з нідклапанною порожниною впускного клапана.

Паливо прокачують зворотно-поступальним рухом поршня ручного насоса. При русі поршня вверх у підклапанній порожнині впускного клапана створюється розрідження, клапан відкривається і паливо надходить у циліндр ручного насоса, нагнітальний клапан, у цей час закритий. При русі поршня вниз під тиском палива впускний канал закривається, а випускний — відкривається, і паливо через підпоршневу порожнину підкачувального насоса надходить у нагнітальну порожнину і далі — до фільтрів тонкої очистки. При цьому разом з паливом прокачується і повітря, яке потрапило у систему при заповненні її свіжим паливом.

Якщо повітря у системі живлення немає, паливо витікає із заливної трубки фільтра при відкритому продувному вентилі без бульбашок. Після повного видалення повітря і заповнення системи живлення паливом ручний насос відключається від неї. Рукоятку 14 (рис.7.6) переміщують униз і щільно нагвинчують на кришку циліндра 11, поршень 10 опускається на гумову прокладку і перешкоджає надходженню палива у ручний насос.

Опрацюйте теорію та дайте відповіді на питання.

1.Привід ПННТ.

2.Як закривається наливна горловина паливного бака?

3.Які два види фільтрів установлюються на паливну систему?

4.Для чого потрибен ручний насос ?

5.Для чого потрибені перегородки в паливном баці?
