Креслення деталі повинно максимально чітко передати вигляд предмета. Для цього застосовують тригранний кут (рис. 2)

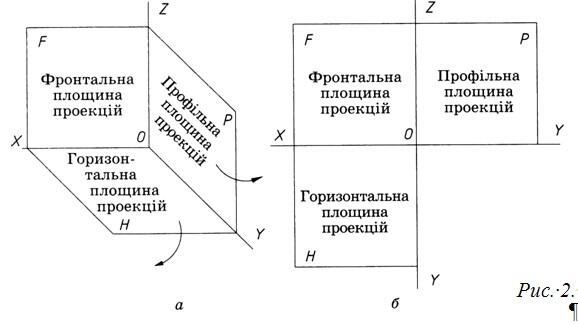

Деталь, яку проеціюють, розташовують у просторі тригранного кута (рис. 3) і послідовно розглядають з трьох боків: спереду, зверху і зліва. Щоб побудувати креслення деталі, всі три площини проекцій суміщають в одну. Для цього горизонтальну площину повертають вниз, а профільну - праворуч (рис. 2, а) до суміщення з фронтальною площиною проекцій. Таким чином, креслення складається з трьох прямокутних проекцій деталі (рис. 2, б): фронтальної, горизонтальної та профільної. На кресленні всі три проекції розміщують у проекційному зв'язку.

ЗАПИТАННЯ

• 1. Чому за двома проекціями не завжди можна уявити форму предмета?

• 2. Як називаються проекції, утворені проеціюванням на три площини проекцій? Як повинні розміщуватись одна відносно одної ці проекції?

• 3. Що означає вираз «проекційний зв’язок»?

Практичне завдання

1. Виконати три проекції деталі на форматі А4 в довільних розмірах;

2. показати всі площини, осі та лінії зв'язку (тонкими лініями);

3. нанести необхідні розміри.

   А (1.5 бали)

   Б (1.5 бали)

   В (1.5 бали)

   Г (1.5 бали)

   Д (1.5 бали)

   Е (1.5 бали)
