ПРАКТИЧНА РОБОТА № 1.

ТЕМА: Розбирання (читання) принципіальних схем електрообладнання двигунів  різного призначення.

ЦІЛЬ РОБОТИ:  вивчити елементи, визначити цільове призначення елементів схем  електрообладнання ДВЗ, дослідити путі струму до основних елементів схем.

ПРИЛАДИ ТА ОБЛАДНАННЯ:

1. Схеми електрообладнання карбюраторних двигунів.

2. Схеми електрообладнання дизельних двигунів.

ТЕОРЕТИЧНЕ ОБГРУНТУВАННЯ РОБОТИ:

       Потужність і економічність двигуна в багатьох випадках залежить від справної праці приладів електрообладнання і стану електричного кола.

       В числі причин, що визивають несправності в системі електрообладнання двигунів, найбільш часто зустрічаються отакі: ослаблення затисків проводів, обрив проводів, порушення ізоляції проводів, скупчення грязі і вологи на приладах, окислення контактів, порушення зазорів між контактами переривника і електродами свічок та інш.

       Зовнішніми познаками несправності в колі електро-обладнання є відмова в праці того або іншого приладу.

       Для знаходження несправності в системі електрообладнання двигунів застосовують різні способи та прилади. В основі їх перевірка ланцюгів струму низької та високої напруги від джерел постачання при їх справності до споживачів струму. Це потребує знань принципіальних, монтажних або розгорнутих схем електрообладнання ДВЗ.

ПОРЯДОК ВИКОНАННЯ РОБОТИ:

1. Вивчення принципіальної схеми електрообладнання карбюраторного ДВЗ.

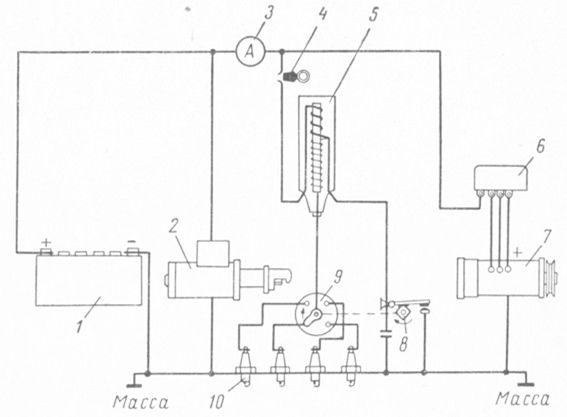

Принципова схема електроустаткування карбюраторного двигуна:

1 - акумуляторна батарея; 2 - стартер; 3 - амперметр; 4 - ключ запалювання ; 5 - котушка запалювання; 6 - реле-регулятор; 7 - генератор; 8 - переривник; 9 - розподільник; 10 - свічка запалювання

1.1. Виділити і назвати основні елементи схеми по їх цільовому призначенню.

1.2. Виділити принципіальні зв’язки основних елементів схеми.

1.3. Вивчити принцип роботи схеми.

1.4. Виділити і описати:

1.4.1. Путь струму при живленні запалювання від акумуляторної батареї.

1.4.2. Путь струму при живленні запалювання від генератора.

1.4.3. Путь струму до електростартера.

1.4.4. Путь зарядного струму від генератора.

1.4.5. Путь струму до контрольно-вимірювальних приладів.

2. Вивчення принципіальної схеми електрообладнання дизельного ДВЗ.

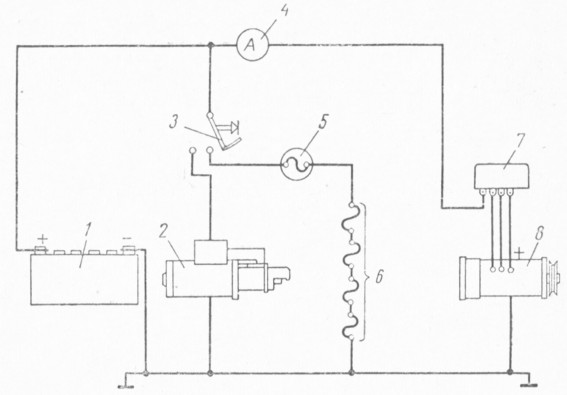

Принципова схема електроустаткування дизеля: 1 - акумуляторна батарея; 2 - стартер; 3 - вмикач свічок розжарювання і стартера; 4 - амперметр; 5 - індикатор розжарювання; 6-свічки розжарювання; 7 - реле-регулятор; 8 - генератор

2.1. Виділити і назвати основні елементи схеми по їх цільовому призначенню.

2.2. Виділити принципіальні зв’язки основних елементів схеми.

2.3. Вивчити принцип роботи схеми.

2.4. Виділити і описати:

2.4.1.. Путь струму до електростартера.

2.4.2. Путь зарядного струму від генератора.

2.4.3. Путь струму до контрольно-вимірювальних приладів

3. По результатам роботи зробити висновки щодо вивчених схем електрообладнання ДВЗ.

4. Контрольні питання:

4.1. Які схеми електрообладнання називаються загальними?

4.2. Які схеми електрообладнання називаються принципіальними?

4.3. Які схеми електрообладнання називаються монтажними?

4.4. Які схеми електрообладнання називаються розгорнутими?

(Дивись Тему 1)

(Практичну роботу №1виконуємо на листах А4 з рамкою на 15)
