Побудова третьої проекції деталі за двома заданими

Розглядаючи деталь як поєднання геометричних тіл, форма зображень яких відома, а вершини, ребра і грані-як точки, відрізки прямих і площини, побудова проекцій яких було наведено вище, можна викреслити і деталь, що складається з цих елементів.

Розглянемо приклад. На рис. 1 а наведено наочне зображення моделі, форма якої складається з трьох геометричних елементів: чотирикутної призми, трикутної призми і напівциліндра. Форма проекцій кожного з цих тіл відома. Отже, неважко буде викреслити і всю деталь, зобразивши спочатку чотирикутну призму, поставивши на неї трикутну призму і вписавши напівциліндр в чотирикутну призму. Такий порядок побудови креслення буде відповідати прийнятій в кресленні рекомендації - не будувати спочатку якесь із зображень повністю, а потім переходити до викреслювання наступного, так як при такому способі побудови НЕ буде чіткого уявлення про кожен елемент деталі і будь-якої з них можна пропустити.

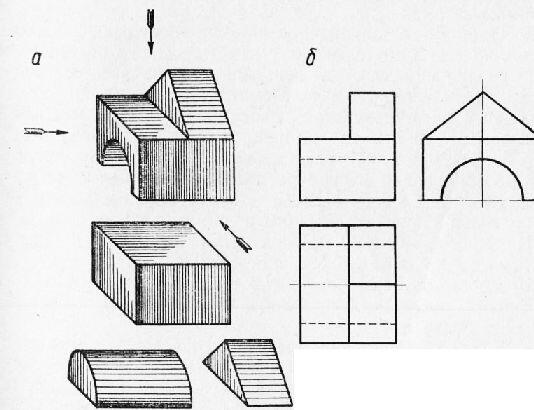

Мал. 1. Побудова третьої проекції: а - наочне зображення; б-ортогональні проекції.

Побудова прямокутних проекцій проводиться в наступному порядку.

1. Вибирають положення для головного виду (зображення). Головний вид розташовують відносно фронтальної площини проекцій так, щоб зображення на ній давало найповніше уявлення про форму та розміри предмета ( ГОСТ 2305-68). На рис. 1 б деталь розташована так, що трикутна призма виявилася справа. В іншому випадку на вигляді зліва верхня поверхня чотирикутної призми була б невидима.

2. Вибравши положення для головного виду, визначають необхідну їх кількість. При цьому прагнуть при мінімальному (найменшому) кількості видів забезпечити достатню наочність зображення.

3. Визначивши ці вихідні дані, розмічають поле креслення. Тонкими лініями наносять орієнтовні контури майбутніх видів (зображень), і вибирають масштаб. При цьому види розташовують так, щоб використовувати всі поле креслення і залишити місце для нанесення розмірів і кутового штампу.

4. Приступають до проектування. Подумки розчленовують деталь на геометричні тіла, з яких вона складається, і викреслюють на всіх видах основне тіло, що є як би корпусом деталі. Спочатку дивляться на деталь спереду, і отримане в результаті проектування зображення розташовують на місці, обраному для головного виду (рис. 1 б). Далі дивляться на деталь зверху і отриману при проектуванні фігуру розташовують знизу від головного виду; дивляться на деталь зліва і отримане зображення розташовують праворуч від головного виду і на рівні його. Напрямок погляду спостерігача при отриманні видів креслення показано на рис. 1 а стрілками. Всі побудови спочатку роблять тонкими лініями. На проекціях, що представляють собою симетричні фігури, наносять осьові лінії.

5. Якщо деталь має вирізи, окремі проекції яких важко уявити, або інші елементи, при побудові проекцій яких зустрічаються труднощі, то їх будують по точках, застосовуючи вищевикладені способи.

6. Після завершення побудови і отримавши необхідні зображення, приступають до їх перевірці. Для цього дивляться на деталь, що не розчленовуючи її подумки на окремі тіла, а навпаки, об'єднуючи їх в одне ціле, і те, що бачать попереду, має відповідати головному виду. Потім розглядають деталь зверху і зліва. При такій перевірці часто виявляються пропущені або зайві лінії. На виконаному комплексному кресленні (рис. 1 б) висота головного виду і виду зліва, ширина деталі на вигляді зверху і вигляді зліва, довжина деталі на головному вигляді і вигляді зверху однакові. Це важливе правило, що випливає з самих основ прямокутного проектування, необхідно при побудові креслення строго дотримуватися. Цим правилом керуються і при нанесенні розмірів. Так як про будь-якому розмірі деталі можна судити по одному з видів, всі розміри на кресленнях наносять тільки по одному разу.

7. Обводять видимий контур креслення суцільною основною лінією, а невидимий - штриховий.

ПРАКТИЧНА РОБОТА

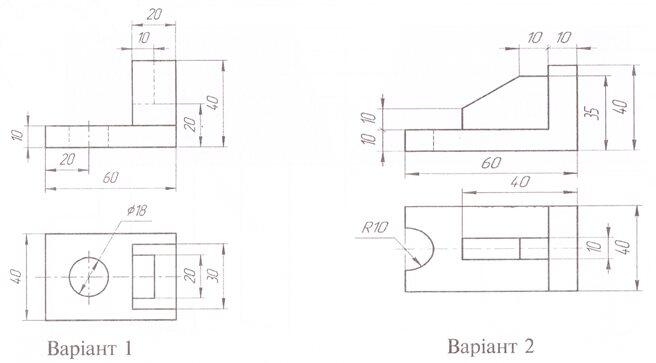

За двома заданими проекціями побудувати третю, проставте розміри.

1. З якою метою під час побудови виглядів використовують лінії проекційного зв'язку?

2. Для чого призначена допоміжна пряма креслення?

3. Які способи побудови допоміжної прямої креслення ви знаєте? У чому вони полягають?
