Побудова діаграм

Опрацюйте теоретичний матеріал:

Діаграма — це графічне представлення даних, у якому числові дані подано геометричними фігурами.

Діаграма наочно показує співвідношення між різними величинами, які порівнюються.

Основними видами діаграм є кругова діаграма, стовпчаста діаграма і лінійчата (графік).

Який вид діаграми вибрати для графічного представлення даних, залежить від того, що саме діаграма повинна показати найкраще.

Секторні (кругові) діаграми більш наочно показують співвідношення частин у цілому. Секторну діаграму використовують, якщо елементи ряду даних утворюють щось ціле.

Приклад:

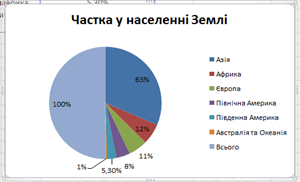

Побудувати діаграму населення Землі по континентах.

Загалом в Азії проживає понад 60 % світового населення, Африці — 12%, Європі 11%, Північній Америці — 8%, Південній Америці — 5,3%, в Австралії та Океанії — менше 1% .

Стовпчасті діаграми (гістограми) показують кількісні характеристики одночасно в кількох рядках і стовпчиках.

Якщо ми порівнюємо не один, а декілька показників, які до того ж дають сумарний внесок у загальну суму, то слід обрати гістограму з накопиченням.

Лінійчату діаграму використовують для зображення тенденції зміни даних за однакові проміжки часу.

Точкові діаграми використовують для побудови графіків функцій, коли треба показати залежність однієї величини від іншої.

Алгоритм побудови діаграм

1. Створити таблицю даних.
2. Виділити джерело даних — діапазон клітинок таблиці, що містить дані, на основі яких буде створюватися діаграма. Для побудування діаграми джерело даних має містити числові дані.
3. Відкрити вкладку «Вставлення».

4. У групі інструментів «Діаграми» вибрати потрібний тип діаграми.

Редагування та форматування діаграми

При редагуванні діаграми за потреби виконуються такі дії:

• змінення даних у таблиці;

• змінення діапазонів даних, тобто додавання/вилучення рядків/стовпців до діапазонів даних, які відображає діаграма;

• взаємна заміна даних на осях (дані, що відкладені по осі Х, переміщаються на вісь Y, і навпаки);

• додавання або змінення заголовків діаграми, осей, підписів даних тощо.

Зверни увагу!

Коли ми редагуємо таблицю даних, автоматично змінюється розмір графічних представлень даних у діаграмі.

Форматування діаграми полягає у зміненні параметрів оформлення окремих об'єктів діаграми.

Визнач, якою цифрою позначено підписи осі (цифру напиши нижче)

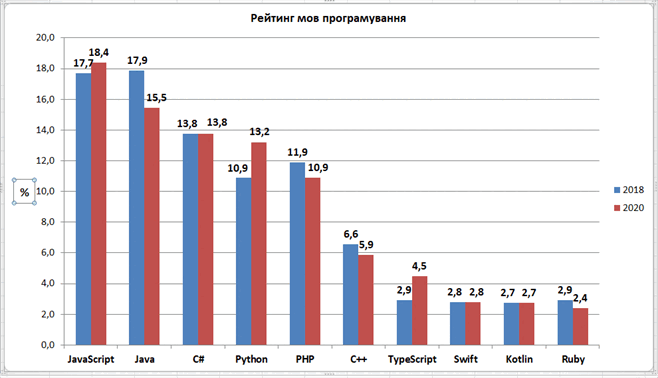

Проаналізуй діаграму, зображену на малюнку.

Вибери зі списку висловлювання, які, за даними діаграми, відповідають дійсності та запиши їх номери у поле нижче.

1. Спостерігається спад у комерційному використанні мов Python і TypeScript

2. Популярність мови C# збільшилась на 2 %

3. До п'ятірки найпопулярніших мов входять JavaScript, Java, Python, РНР, C#

4. JavaScript стала найпопулярнішою мовою програмування

Виконайте інтерактивні вправи.

Скріни вправ прикріпіть до цього завдання
