Урок:

Основи робочого простору TechDraw

17.01.2025
0 0
Вміст уроку:
1
2

1

0603dxdj-0bf8-95x75.pngРобочий простір TechDraw має наступне зображення у переліку робочих просторів та модулів FreeCAD та призначений для створення креслень на основі тривимірних моделей деталей. Отримані креслення можуть бути використані для створення конструкторської документації створеної деталі, у відповідності до діючих нормативів. Креслення можуть бути як роздруковані засобами операційної системи, так і збережені у файли різних поширених форматів (.dxf, .pdf, *.svg…).

Робочий простір TechDraw не призначений для створення креслень «з нуля», тобто, не містить інструментів безпосереднього креслення на двовимірній площині. Він автоматично створює креслення, перерізи, види на основі тривимірної моделі, яка приєднується до робочого простору.

2

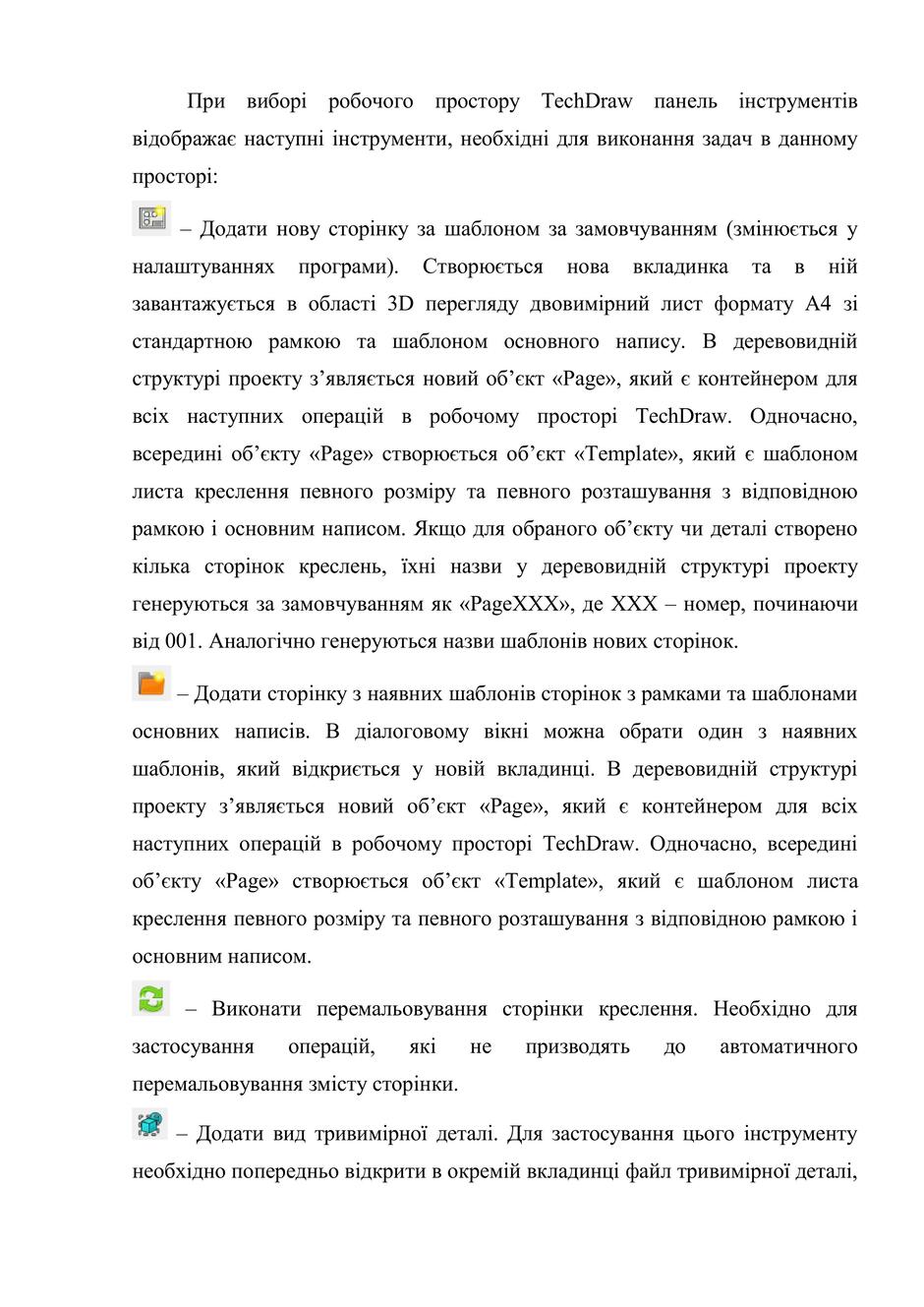

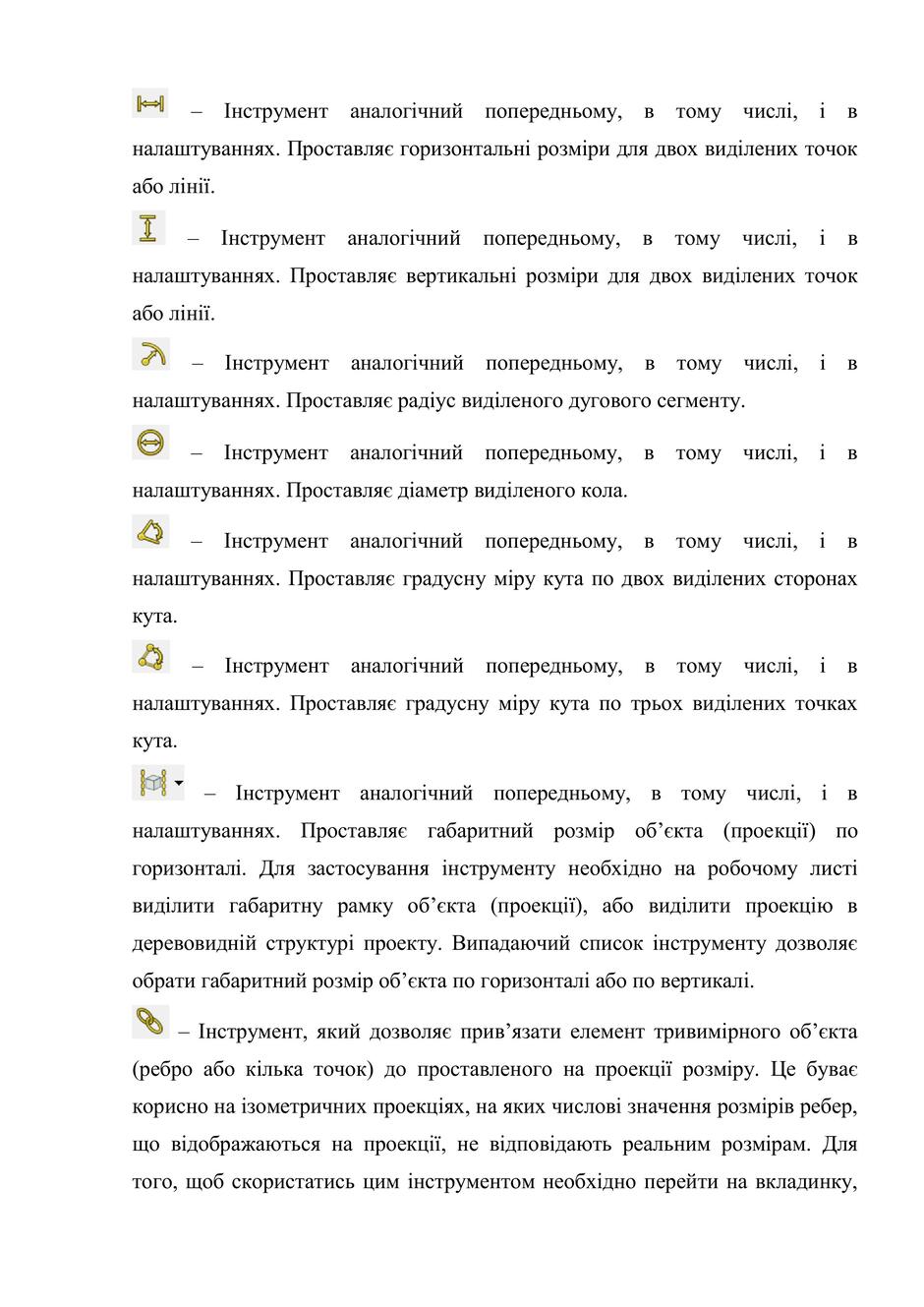

Панель інструментів
