Основний напис на кресленні. Основні відомості про креслярські шрифти: види, співвідношення розмірів. Букви, цифри і знаки на кресленнях.

Основні відомості про креслярські шрифти.

План уроку:

1. Загальні відомості.

2. Розміри та начертання літер.

1. Загальні відомості. Всі написи на кресленнях виконують креслярським шрифтом. Це робить креслення більш чіткими й виразни­ми, полегшує їх читання.

Конструкцію літер і цифр креслярського   шрифту  визначено  державним   стандартом. В машинобудівному кресленню використовується шрифт типу  Б, а в будівельному кресленні шрифт типу А.

Стандарт встановлює начерки двох видів літер українського і латинського алфавітів: великих і малих арабських і римських цифр та деяких знаків для умов­них позначень на кресленнях. Шрифт рекомендується писати з нахилом (близько 75°).Написи виконують у два етапи. Спочатку тонкими лініями намічають контури літер і цифр. Пересвідчившись, що вони написані правильно, їх обводять м'яким олівцем. Запам'ятайте, що літери і цифри стандартного шрифту ні в якому разі не викреслюють, а пишуть від руки.

2. Розміри та начертання літер.

Висота великих літер у міліметрах, виміряна перпендикулярно до основи рядка, визначає розмір шрифту. Її познача­ють h. Написи на кресленнях виконують шриф­тами таких розмірів: 2,5; 3,5; 5; 7; 10; 14; 20; 28 і 40 мм.

Висота малих літер (її позначають с) відпо­відає висоті великих літер попереднього розміру шрифту Наприклад,  для шрифту розміру  14 висота малих літер дорівнює 10 мм, для розміру 10—7 мм, для розміру 7 — 5 мм і т. д.

Товщину ліній шрифту визначають залежно від висоти шрифту. Вона дорівнює 0,1 h і позначається d. Ширина більшості великих літер  має до­рівнювати 0,6h. Ширина літер А, Д, Ж, М, Ф, X, Ш, Щ, Ю 0,8h, (включаючи нижні і верхні елементи), а ширина літер Г, С, 3 — 0,5h. Ши­рина більшості малих літер дорівнює 0,5h. Ширина літер а, м, ц, ь дорівнює 0,6 h, літер ж, т, ф, ш, щ, ю — 0,7 h, з та с — 0,4 h. Частини літер, які виступають з рядка (зверху або знизу), виконуються за рахунок відстаней між рядками. Висота всіх цифр дорівнює висоті великих літер h. Шири­на цифр дорівнює h/2 (за винятком цифр 1(0,3 h) і 4 (0,5 h).

Відстань між літерами і цифрами в словах 0,2h,  між словами і числами — 0,6h. Відстань між нижні­ми лінійками рядків — 1,7 h.

Приклад написання літер української абетки

Приклад написання цифр

Приклад написання літер англійської абетки

Практична робота

На форматі А4 накреслити рамку та написати посередині аркуша:

АЛЬБОМ ГРАФІЧНИХ РОБІТ (14)

з креслення (10)учня __ класу (7)

СЕРЕДНЬОЇ ЗАГАЛЬНООСВІТНЬОЇ ШКОЛИ №__ І-ІІІ СТУПЕНІВ (7)

Прізвище Ім'я По-Батькові(7)

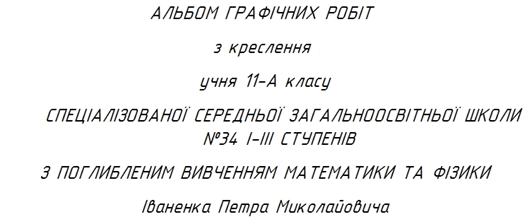

Приклад виконання роботи
