ОСНОВНІ ТЕРМІНИ ТА ВИЗНАЧЕННЯ ДОПУСКІВ.

Поняття про розміри: номінальний, граничний, дійсний.

Відхилення, граничні відхилення (нижнє, верхнє). Поле допуску

Розмір - числове значення лінійної величини в обраних одиницях виміру.

Дійсний розмір – це розмір, установлений виміром із припустимою похибкою.

Граничні розміри – це два гранично допустимих розміри (найбільший і найменший), між якими повинен знаходитись дійсний розмір .

Номінальний розмір – розмір, відносно якого визначаються граничні розміри і який використовується для відліку відхилень.

Відхилення – алгебраїчна різниця між розміром (дійсним або граничним) і відповідним номінальним розміром.

Дійсне відхилення — алгебрична різниця між дійсним і відповідним номінальним розмірами.

Граничне відхилення — алгебраїчна різниця між граничним і відповідним номінальним розмірами. Розрізняють верхнє та нижнє граничні відхилення.

• Верхнє граничне відхилення ES, es — алгебраїчна різниця між найбільшим граничним і відповідним номінальним розмірами.

• Нижнє граничне відхилення EI, ei — алгебраїчна різниця між найменшим граничним і відповідним номінальним розмірами.

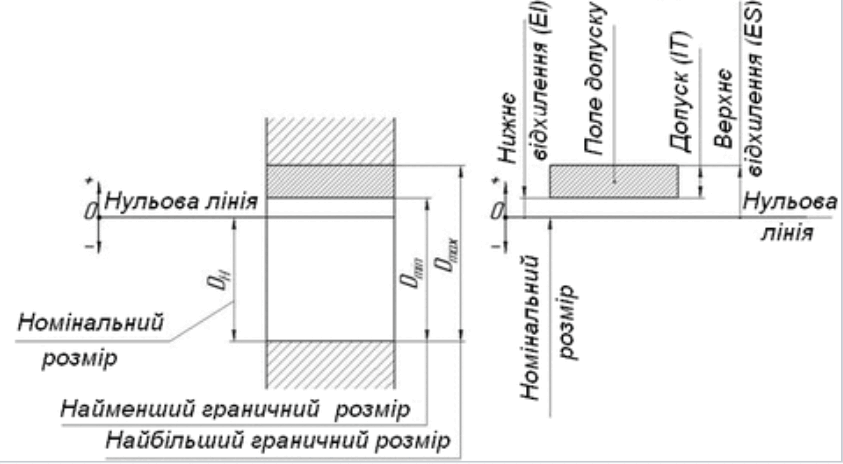

Поле допуску— поле, обмежене найбільшим і найменшим граничними розмірами, яке визначається величиною допуску і його положенням відносно номінального розміру. У разі графічного зображення поле допуску міститься між двома лініями, що відповідають верхньому та нижньому відхиленням відносно нульової лінії.

T = D_max-D_min

ПРИКЛАД. Припустимо, потрібно виготовити вал. Тому, що виконати цей розмір точно не можливо, на кресленні вказується, що d_max = 30,020мм, d_min = 29,990 мм, всі дійсні pозміри, що не виходять за межі, будуть придатні, тобто з точністю до 0,010 мм.

Розвязок:

d_max=30,020

d_min=29,990

T = D_max-D_{min ;} Тd = 30,020 - 29,990 = 0,030

Тоді маємо, що

30,030 - Брак

30,020

30,010

30,000

29,990

29,980 - Брак

Отже, умова придатності деталі зведеться до того, що:

Графічне позначення допусків. Визначення допусків

Допуск IT = International tolerance;

Верхнє і нижнє відхилення: ES = Ecart Superieur, EI = Ecart Interieur.

Для отворів — великі букви (ES, D), для валів — малі (es, d).

ГОСТ 2.307-68 ЕСКД передбачає три випадки нанесення гра­ничних відхилень лінійних розмірів у робочих кресленнях:

1) Умовними позначеннями полів допусків та посадок, наприк­лад: 18H6; 60f6.

2) Чисельними величинами граничних відхилень.

Знаючи номінальний розмір і обидва граничних відхилення, можна позначати допуск на кресленнях. Для цього після номінального розміру меншим шрифтом указуються відхилення зі своїми знаками (рис. 2.1, а).

Коли обидва відхилення мають однакову величину, але різні знаки, то абсолютне значення відхилень пишуть на кресленні один раз, але перед ним ставлять знак «+» (рис.2.1, б).

Відхилення, яке дорівнює нулю, на кресленні не вказують (рис. 2.1, в, г).

Примітка. Граничні відхилення записуються до останньої значущої цифри включно з вирівнюванням числа знаків у верхньому та нижньому відхиленні додатком нулів.

Таким чином, допуск може бути заданий у наступних шести варіантах:

1) ; 2) ; 3) ;

4) ; 5) ; 6) .

Усі ці розміри на кресленнях подаються у міліметрах.

3) Умовними позначеннями полів допусків і праворуч в дужках - чисельними величинами граничних відхилень, наприклад:

.

Завдання №3. Встановіть відповідність між відповідями та запитаннями.

Відповідь запишіть нижче. ( Приклад: 1 - Д), 2 - Г), 3 - В), 4 - Б), 5 - А))

Завдання № 4

Cклади таблицю і запиши відповіді до завдання №4
