Урок:

Основні поняття про розрізи і перерізи, їх види, позначення на кресленнях

04.12.2023
0 0
I курс

5

11

684

0

Вміст уроку:

Завдання №1:

Теоретичний блок

Основні поняття про розрізи і перерізи, їх види, позначення на кресленнях

У практиці можна зустріти предмети, форму яких важко визначити за кресленням за допомогою лише видів. Очевидно, потрібні ще якісь зображення, застосування яких дасть змогу краще усвідомити форму предмета. Для вирішення цієї проблеми використовують переріз і розріз.

Переріз — зображення фігури, отриманої за уявного розтину предмета однією або кількома площинами.

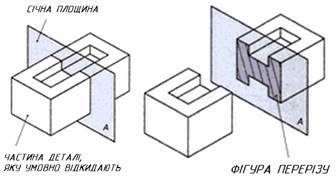

Наочне зображення предмета, умовно перерізаного допоміжною площиною А

На перерізі показують лише те, що є в січній площині. Усе, що міститься перед цією площиною і поза нею, вважають уявно видаленим.

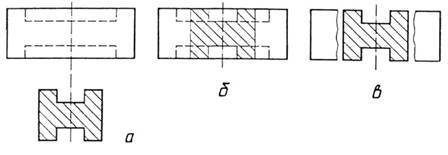

Види перерізів. Залежно від розміщення відносно вигляду зображеного на кресленні переріз може бути винесеним або накладеним.

Винесений переріз розміщають поза контуром вигляду зображеного на кресленні (а). Накладений переріз розміщують усередині контуру, тобто безпосередньо на вигляді зображеного на кресленні предмета (б).

Винесені перерізи розміщують на вільному місці поля креслення (а) або в розриві вигляду (в).


Види перерізів

Положення січної площини на кресленні позначають лінією перерізу. Для цього застосовують розімкнуту лінію у вигляді двох штрихів (а). Контур винесеного перерізу обводять суцільною товстою лінією, такою ж завтовшки, як і видимі контури зображень на кресленні. Розміщують винесений переріз якнайближче до того місця, де вказано положення січної площини.


Виконання винесеного перерізу:

а — позначення фігури перерізу; б — виконання розімкнутої лінії та стрілок

Розріз — це зображення предмета, уявно розрізаного січною площиною.

На розрізі зображують те, що утворюється в січній площині та поза нею.

Розріз може бути утворений однією або кількома січними площинами. Залежно від кількості січних площин розрізи поділяють на прості та складні.

Прості розрізи

Утворені внаслідок перетину предмета однією січною площиною

Складні розрізи

Розрізи, утворені за допомогою кількох січних площин

Залежно від положення січної площини прості розрізи поділяють на фронтальні, горизонтальні, профільні та похилі.

Види простих розрізів

Характеристика

Горизонтальний розріз

Утворюється січною площиною, паралельною до горизонтальної площини проекцій

Фронтальний розріз

Утворюється січною площиною, паралельною до фронтальної площини проекцій

Профільний розріз

Утворюється січною площиною, паралельною до профільної площини проекцій

Похилий розріз

Утворюється січною площиною, яка нахилена до горизонтальної площини проекцій під гострим кутом


Горизонтальний розріз А-А; фронтальний розріз В-В; профільний розріз Б-Б


Похилий розріз


Складний розріз

Завдання №2:

Вільне введення тексту

2 з 12 (17%)

Відповісти на запитаня:

  1. Що називають розрізом?

  2. Для чого застосовують розрізи?

  3. Які розрізи називають простими?

  4. Які розрізи називають складними?

Завдання №3:

Вільне введення тексту

4 з 12 (33%)

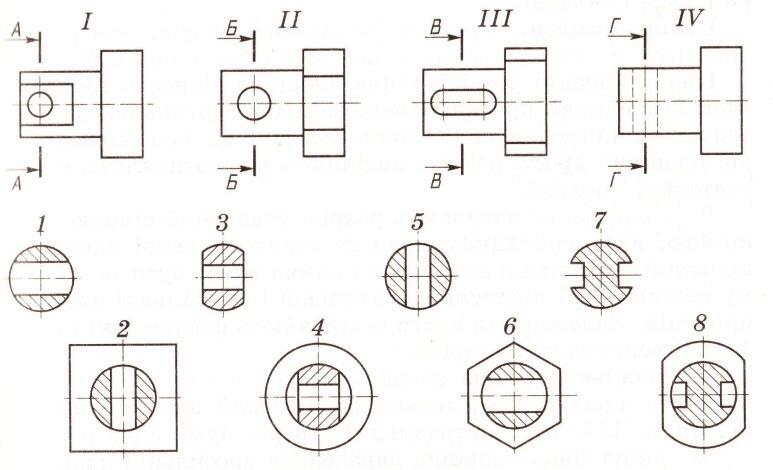

На рисунку наведені головні вигляди, перерізи і розрізи предметів. Визначте, яким предметам відповідає кожний з перерізів і розрізів.

Завдання №4:

Вільне введення тексту

3 з 12 (25%)

Практична робота

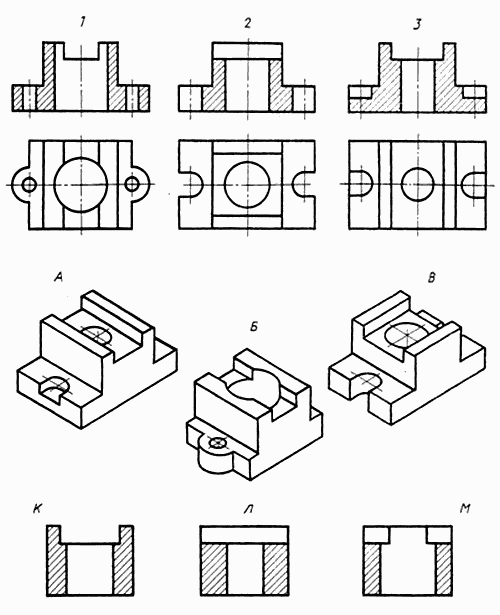

За виглядами та розрізами знайдіть наочні зображення деталей та їх профільні розрізи. Відповіді запишіть у таку таблицю в зошиті.

Вигляди і розрізи

1

2

3

Наочні зображення

Профільні розрізи

Завдання №5:

Теоретичний блок

3 з 12 (25%)

Виконати ескіз фронтального розрізу деталі.

Рефлексія від 3 учнів

Сподобався:

2 1

Зрозумілий:

2 1

Потрібні роз'яснення:

3 0
