Малокаліберна і пневматичні гвинтівки та гладко ствольна рушниця. Загальна будова малокаліберної і пневматичної гвинтівок та їх характеристика. Загальна будова помпових та напівавтоматичних гладко ствольних рушниць.

Тема: Малокаліберна і пневматичні гвинтівки та гладко ствольна рушниця. Загальна будова малокаліберної і пневматичної гвинтівок та їх характеристика. Загальна будова помпових та напівавтоматичних гладко ствольних рушниць.

МАЛОКАЛІБЕРНА І ПНЕВМАТИЧНІ ГВИНТІВКИ. ГЛАДКОСТВОЛЬНІ РУШНИЦІ

1. Загальні відомості про стрілецьку зброю

Стрілецька зброя — це зброя, призначена для ураження цілі енергією кулі, яка виштовхується зі ствола за рахунок дії газів (порохових або стислих / стиснених повітря).

До навчально-тренувальних видів зброї належать:

• малокаліберні гвинтівки (вогнепальна зброя калібру 5,6 мм),

• пневматичні гвинтівки (спортивні або навчальні, калібри 4,5 мм),

• гладкоствольні рушниці (мисливські, службові, спортивні).

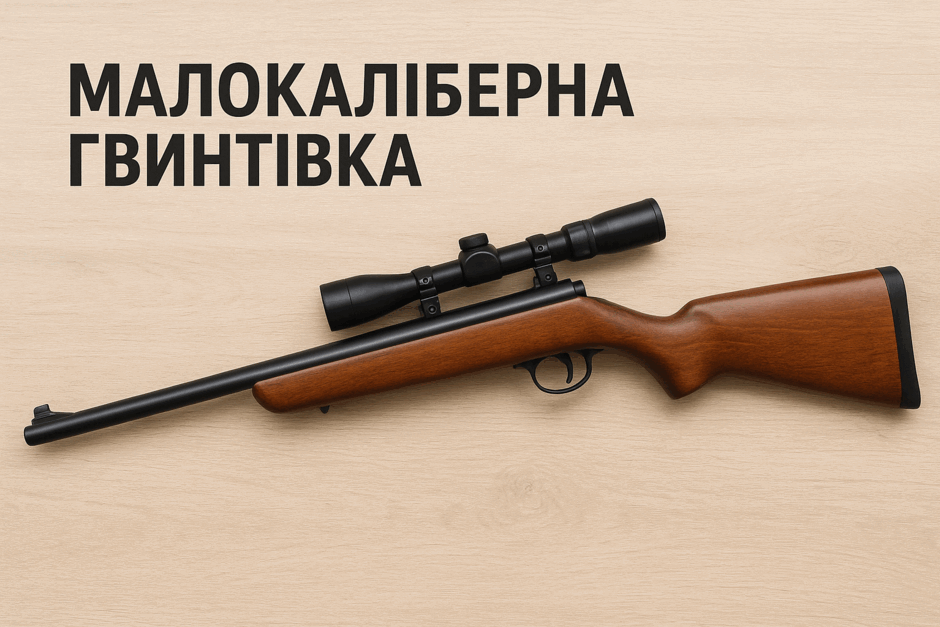

2. Малокаліберна гвинтівка

2.1. Призначення

Використовується для спортивної стрільби, навчання поводженню зі зброєю, відпрацювання техніки прицілювання та стрільби.

2.2. Технічні характеристики (загальні)

• Калібр: 5,6 мм (.22 LR)

• Принцип дії: порохові гази

• Дальність прицільної стрільби: 50–100 м

• Початкова швидкість кулі: 300–330 м/с

• Маса: 2,7–3,2 кг

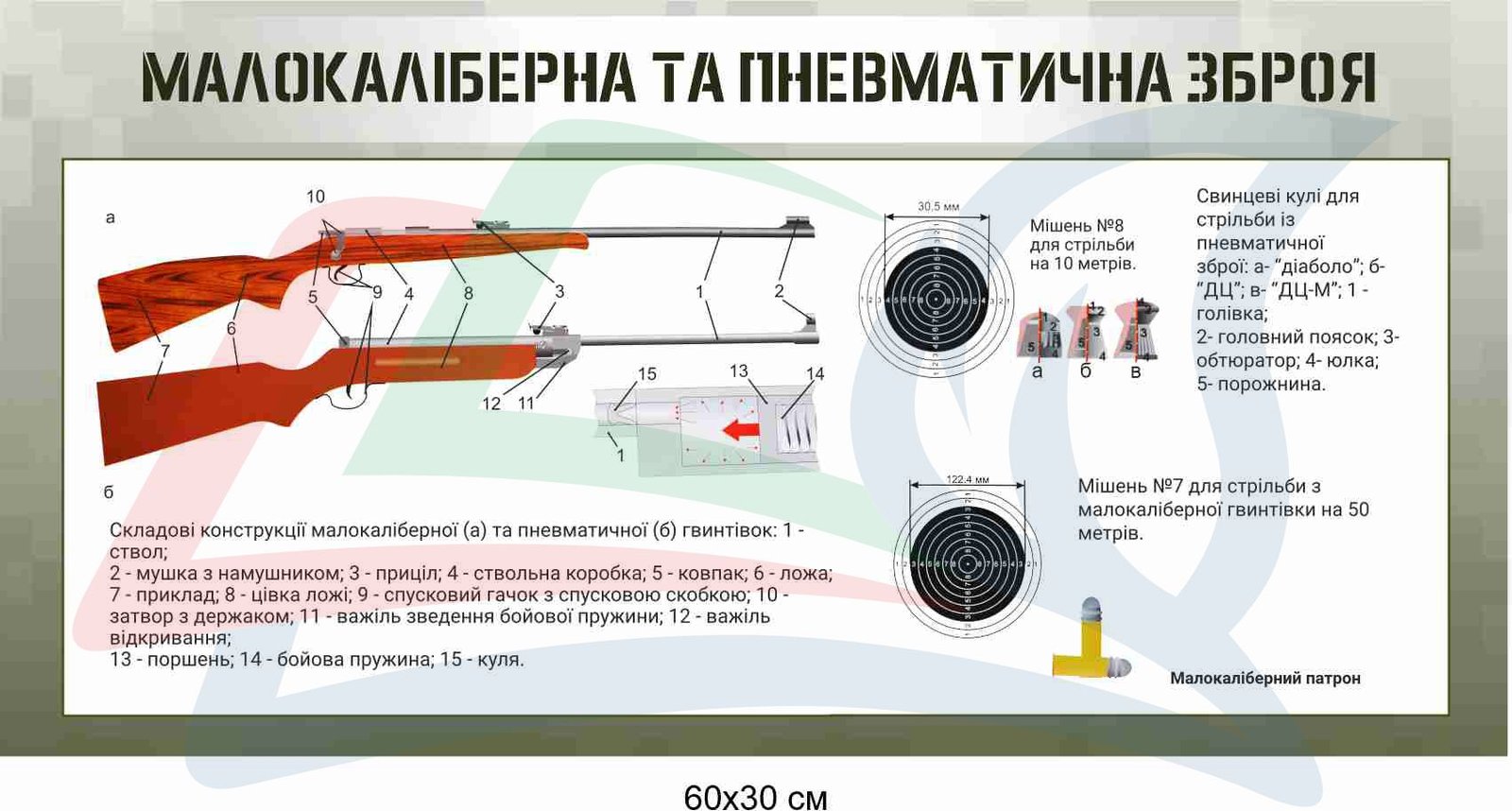

2.3. Загальна будова малокаліберної гвинтівки

1. Ствол з прицільними пристроями

   • мушка

   • цілик або оптичний/діоптричний приціл

2. Затвор

   • ударно-спусковий механізм

   • бойок

   • запобіжник

3. Ложа

   • приклад

   • шийка ложі

   • цівка

4. Магазин (у деяких моделей)

   • коробчастий на 5–10 патронів або однозарядна система

5. Спускова скоба та спусковий гачок



3. Пневматична гвинтівка

3.1. Призначення

Використовується у школах, спортивних секціях, клубах НУШ та ДПЮ; не потребує дозволу при використанні слабких моделей (до 3 Дж).

3.2. Класифікація за принципом дії

1. Пружинно-поршнева

2. Газова пружина (GAS-RAM)

3. РСР (попередньо стиснене повітря)

4. Пневматика з СО₂-балонами

3.3. Характеристики (загальні)

• Калібр: 4,5 мм

• Початкова швидкість: 120–300 м/с

• Дальність ефективної стрільби: 10–40 м

• Маса: 2,5–4 кг

3.4. Загальна будова пневматичної гвинтівки

1. Ствол – гладкий або нарізний, з мушкою і ціликом

2. Комора / циліндр з повітрям або пружинно-поршневим механізмом

3. Затвор або зарядний вузол

4. Ударно-спусковий механізм

5. Приклад і цівка

6. Манометр (у PCP-гвинтівок)

7. Запобіжник

4. Гладкоствольна рушниця

Це мисливська або спеціальна (службова) зброя, ствол якої не має нарізів. Використовує дробові заряди, картеч або кулю для гладкостволів.

4.1. Основні типи гладкоствольних рушниць

1. Помпова рушниця – перезарядження ручним переміщенням цівки.

2. Напівавтоматична рушниця – перезарядження здійснюється автоматично за рахунок енергії газів або віддачі.

5. Загальна будова гладкоствольної рушниці

5.1. Ствол і прицільні пристрої

• ствол (гладкий, без нарізів)

• мушка

• планка прицілювання

• чоки (звуження на дульному зрізі)

5.2. Запірний механізм

• затвор

• затворна рама

• досилач

5.3. Ударно-спусковий механізм

• курок або ударник

• шептало

• запобіжник

• спусковий гачок

5.4. Приймально-магазинний вузол

• магазин трубчастий (у помпових та деяких напівавтоматиках)

• магазин коробчастий (у сучасних моделей)

5.5. Приклад та цівка

• приклад (дерев’яний або полімерний)

• пістолетна рукоять

• цівка (однаково виконує роль елемента перезарядження у помпових рушницях)



6. Помпові рушниці

6.1. Принцип роботи

Стрілець відтягує цівку назад для:

• відводу затвора,

• викидання стріляної гільзи,

• подачі нового патрона.

Після цього подає цівку вперед — затвор зачиняється і зброя готова до пострілу.

6.2. Переваги

• висока надійність

• працює в будь-яких умовах

• проста конструкція

6.3. Недоліки

• менша швидкість стрільби порівняно з напівавтоматами

7. Напівавтоматичні гладкоствольні рушниці

7.1. Принцип роботи

Автоматичне перезарядження здійснюється за рахунок:

• віддачі від пострілу
  або

• порохових газів, які відводяться через газовідвідний вузол

7.2. Переваги

• висока скорострільність

• зручність у використанні

• менше відхилення при повторних пострілах

7.3. Недоліки

• більш складна конструкція

• чутливість до забруднення та типу набоїв

8. Порівняльна таблиця

Т Е С Т

1. Малокаліберна гвинтівка належить до зброї:

A. Нарізної
B. Гладкоствольної
C. Холодної
D. Газової

2. Який калібр має стандартна малокаліберна гвинтівка?

A. 4,5 мм
B. 5,6 мм (.22 LR)
C. 7,62 мм
D. 9 мм

3. Основні частини малокаліберної гвинтівки (виберіть усі правильні):

A. Ствол
B. Затвор
C. Газовідвідний механізм
D. Ложа
E. Магазин або подавач

4. Для чого призначений цілик і мушка?

A. Для зменшення віддачі
B. Для підвищення точності стрільби
C. Для змащування ствола
D. Для подачі патрона

5. Пневматична гвинтівка приводить кулю в рух завдяки:

A. Пороховим газам
B. Стисненому повітрю або CO₂
C. Механічному удару
D. Пружині, що подає патрон

6. Які є основні типи пневматичних гвинтівок?

A. Ручні
B. Пружинно-поршневі
C. Компресійні
D. PCP (попередньо стиснене повітря)

7. Гладкоствольна рушниця відрізняється від нарізної тим, що:

A. Не має ствола
B. Має ствол без нарізів
C. Використовує гвинтівочні патрони
D. Призначена лише для пневматичних куль

8. Помпова рушниця перезаряджається за допомогою:

A. Руху затвора рукою
B. Пересування передньої частини цівки назад-вперед
C. Автоматичного газовідвідного механізму
D. Електронного модуля

9. Напівавтоматична рушниця працює так:

A. Стрілець кожний раз вручну перезаряджає
B. Стріляє чергами
C. Самостійно перезаряджає після пострілу
D. Має два стволи

10. Основні частини гладкоствольної рушниці (виберіть усі правильні):

A. Ствол
B. Затвор
C. Ложа
D. Запобіжник
E. Мушка

11. Яка частина зброї забезпечує безпечне поводження та захист від випадкового пострілу?

A. Магазин
B. Запобіжник
C. Приклад
D. Каблук

12. Встановіть відповідність між частиною та її функцією
