Лекція 3. Тема 6.3. Класифікація ручаїв штампів ГКМ.

Лекція 3.

Тема 6.3.  Класифікація ручаїв штампів ГКМ.

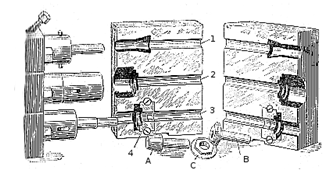

Рис.1.Загальний вигляд штампу ГКМ.

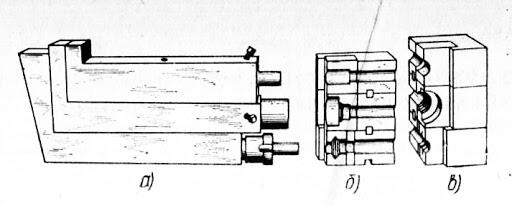

Рис.2.а- блок пуансонів ; б ,в – напівматриці.

Ручаї висадочних штампів поділяють на шість груп :

Група Ι – наборні ;   Група ΙΙ - формувальні ;                                                               Група ΙΙΙ – просічні ;   Група Ι⋁ - відрізні ;                                                                   Група ⋁ - обрізні ;     Група ⋁ Ι – спеціальні.

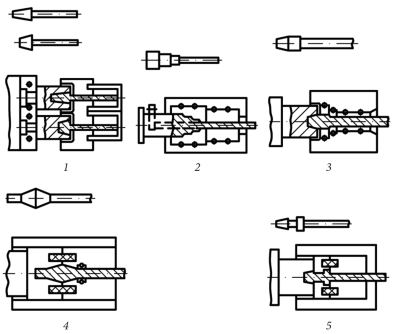

Рисунок 3. Наборні ручаї штампу ГКМ.

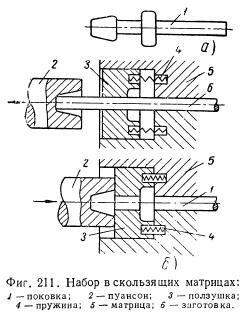

Наборні ручаї : 1-для набору металу в пуансоні ; 2 - для набору металу в матриці ; 3- для одночасного для набору металу в матриці і в пуансоні ; 4- для набору металу в сковзаючій матриці ; 5 - для одночасного набору металу в сковзаючій матриці і  в пуансоні.

Рисунок 4.Формувальні ручаї штампу ГКМ.

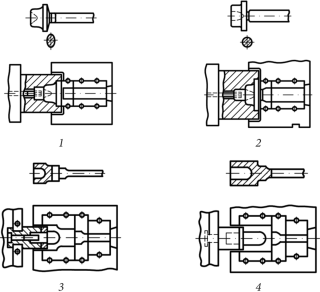

Формувальні ручаї : 1- для попередньої формовки металу в пуансоні ;2- для кінцевої формовки в пуансоні ; 3- для попередньої формовки металу в матриці; 4 - для кінцевої формовки в матриці .

                 .

Рисунок 5.Просічні ручаї штампу ГКМ.

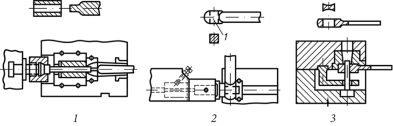

Просічні ручаї : 1- для просічки наскрізного отвору просічним пуансоном в просічному ручаї матриці при горизонтальному розташуванні поковки ;2- для просічки наскрізного отвору просічним пуансоном в просічному ручаї матриці при вертикальному розташуванні поковки ; 3- для просічки наскрізного отвору просічним пуансоном( знаходиться в рухомій матриці ) в просічному ручаї нерухомої  матриці при горизонтальному розташуванні поковки.

Відрізні ручаї : 1- для відрізки поковки від прутка , яка здійснюється зсувом поковки при нерухомому прутку; 2- для відрізки поковки від прутка , яка здійснюється зсувом поковки при нерухомому прутку з послідуючою правкою  або висадкою заготовки в ручаї матриці ;3- для відрізки  поковки або заготовки за рахунок зсуву прутка без послідуючої висадки ;4- для відрізки висічки за рахунок її зсуву при нерухомому прутку.

Рисунок 6. Відрізні ручаї штампу ГКМ.

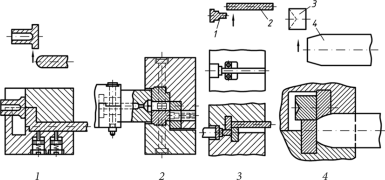

Отрізні ручаї : 1- для обрізки заусенця ,розташованого на передньому торці поковки ; 2- для обрізки заусенця , розташованого на деякій відстані від переднього або заднього торцю потовщеної частини поковки ;3- для обрізки заусенця ,розташованого  на задньому торці потовщеної частини поковки ;4- застосовують в випадках коли при обрізці зсувається заусенець , а не поковка.

Рисунок 7. Отрізні ручаї штампу ГКМ.

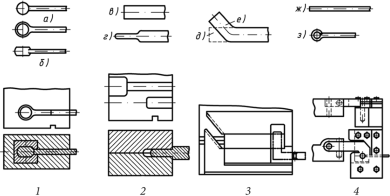

Спеціальні ручаї :1- для розплющування або формовки потовщеної частини поковки при ході рухомої матриці ; 2- для протяжки кінця заготовки при ході рухомої матриці ; 3- для зігнутих отворів приході рухомої матриці ; 4- для гнуттєвих операцій , які здійснюються пуансоном або одночасно пуансоном і матрицею.

Рисунок 8. Спеціальні ручаї штампу ГКМ.

Контрольні   запитання.

1.Складіть кластер по класифікації ручаїв штампів ГКМ.

2.Як зрозуміти в якій частині штампу відбудеться наступна деформація металу  ?

3.Чому матрицю називають сковзаючою ?
