Лекція 17.Тема 6.3 Робота формувально-зварювального стану.

Лекція 17.Тема 6.3  Робота формувально-зварювального стану.

     Процес безперервної валкової формовки в трубоелектрозварювальному стані має ряд загальних закономірностей та відмінностей в порівнянні з формовкою при пічному зварюванні:

1)при деформації гнуття в холодному стані значно збільшені пружні деформації;

2)формуємі заготовки мають більш високу тонкостінність ( d\s=10; 4на агрегатах пічного зварювання).

     Ці відмінності знижують повздовжню стійкість при дії вигинаючого моменту зі сторони кліті і підвищують ймовірність утворення гофрів на кромках труби. Також ці відмінності обумовлюють необхідність виконання процесу формовки в багатоклітьових станах  замість двох клітей при гарячій формовці товстостінної трубної заготовки. В таких станах кількість клітей, відстань між ними ті кут звертання штаби в кожній кліті  визначаються з двох умов: усунення гофроутворення і забезпечення стійкого просування штаби через стан.

        Така умова означає по суті дотримання умов захвату металу валками в сталому процесі. При повздовжній прокатці ця умова виражається в наявності граничного обтискання _max=Rα²_max ,а при формовці  - граничний кут звертання в одній кліті. Враховуючи повний кут звертання = 360⁰ , кількість клітей стану повинно скласти п360⁰/.

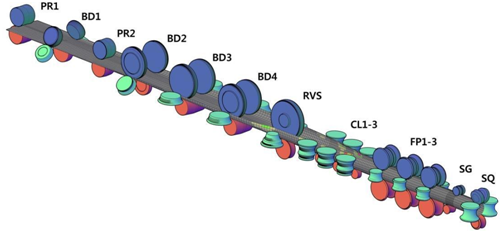

    Реально на станах різних типорозмірів застосовують 6-11 приводних клітей з горизонтальними валками, між якими встановлюють кліті з вертикальними неприводними валками (еджерні кліті) або роликові проводки.

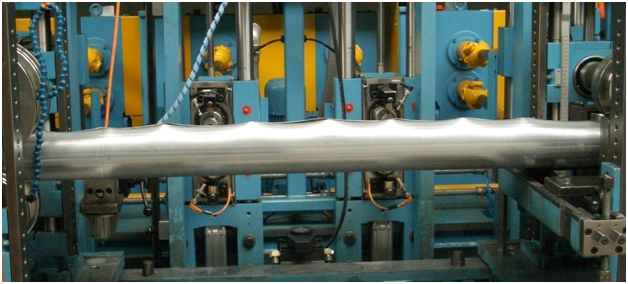

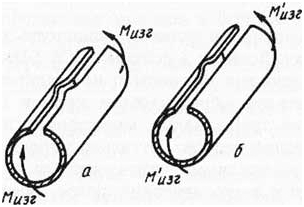

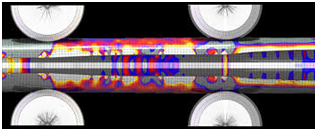

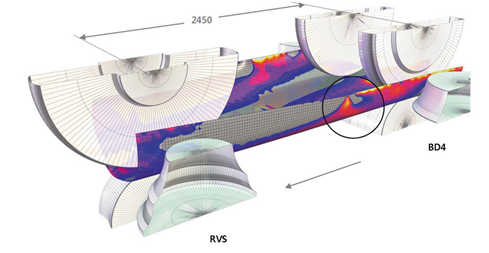

Рисунок 3. Утворення гофрів при валкові формовці труб: а – при повній втраті повздовжньої стійкості трубної заготовки (вигинаючий момент М_изг більше граничного значення М_пр); б- при формовці серповидної штаби (М'_изг < М_пр ,односторонній гофр на більш довгій кромці).

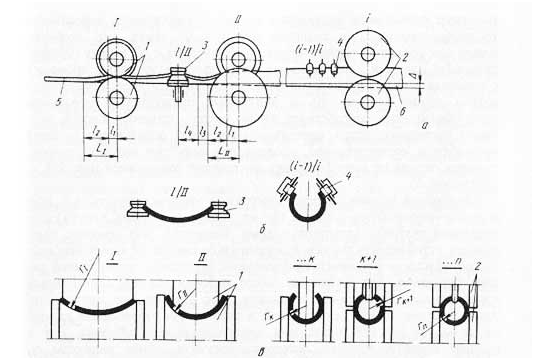

Рисунок 4.Схема процесу холодної формовки в безперервному стані: а- загальний вид очата формовки;б - перерізи по вісям вертикальної кліті і роликової проводки; в –переріз по вісям горизонтальних клітей;Ι,ΙΙ,k ,n- номери клітей;і- номер довільної кліті; 1- горизонтальні приводні валки з відкритим калібром ( в клітях Ι …k);2 – горизонтальні приводні валки з закритим калібромі розрізною шайбою (в клітях k+1 … n); 3 – вертикальні неприводні валки;4 – роликова проводка;5 – штаба;6- формуєма трубна заготовка; L₁ – локальний очаг формовки ( його ділянки l₁  - контактної деформації;l₂ – позаконтактної деформації; l₃ – пружньо розвантажена дільниця; l₄ – дільниця розпружиніння.

      Повна або основна частина пружньої і пластичної деформації гнуття при формовці здійснюється в горизонтальних клітях і під їх впливом в попередній поза контактній зоні. Вертикальні валки повинні зменшувати величину пружньої віддачи профілю – розпружиніння після деформації в горизонтальній кліті. Після вертикальних валків розпружиніння все таки здійснюється , тому наступна горизонтальна кліть утворює нову поза контактну дільницю пружньо-пластичної деформації , а значить і новий локальний очаг формовки L₁.
