Лекція 1. Вступ. Мета та задачі вивчаємої дисципліни. Сутність та різновиди процесів вільного кування та гарячого штампування.
Вільне кування металу.
Цей технологічний процес на сьогоднішній день досить широко застосовується в машинобудуванні, він регламентований відповідними державними стандартами, технічними нормами і правилами.
Суть вільного кування у тому, що попередньо розігріту до пластичного стану заготовку піддають обробці ручним або механізованим молотом, завдаючи по ній в певній послідовності цілий ряд ударів, в результаті яких вона набуває необхідну геометричну конфігурацію (тобто певну форму і розміри). Вільним куванням цей процес називають по тій простій причині, що він передбачає вільне розширення металу при деформації в тих напрямках, які не обмежені поверхнями інструменту.
Під час вільного кування відбуваються істотні зміни не тільки розміру і форми вихідної заготовки, але й механічних властивостей металу і його структури. Як показує практика, правильно викуваний метал має набагато кращі характеристики, ніж метал литий. Ті вироби, які отримують методом вільного кування, в техніці прийнято називати поковками.

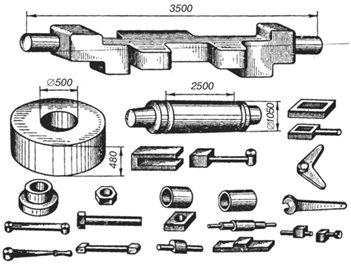

Рис.1. Поковки, які виготовлені вільним куванням.
Що стосується ступені механізації вільного кування, то вона підрозділяється на ручну і машинну. В даний час застосування ручного вільного кування вельми обмежене, і воно використовується зазвичай в невеликих механічних майстернях для того, щоб виготовляти заготовки для подальшого виробництва деталей малої серії або штучних запасних частин різних машин і механізмів.

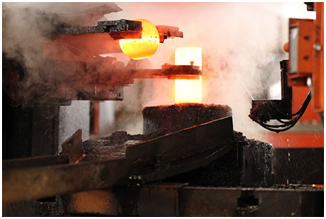

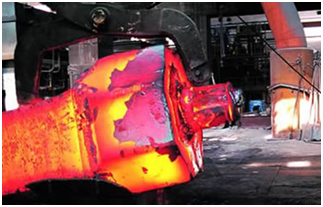

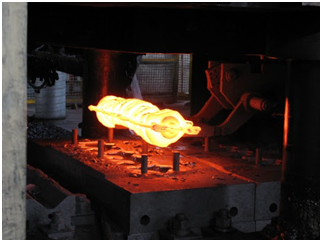

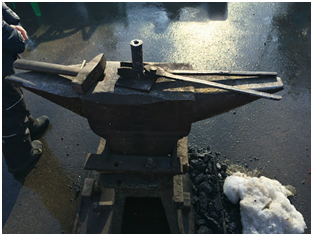

Рис.2. Зображення процесів і обладнання вільного кування.
Гаряче штампування металу.
Гаряче штампування, яке передбачає деформування металевої заготовки в нагрітому стані, використовується для того, щоб змінити не тільки конфігурацію цієї заготовки, але і її розміри. Найчастіше така обробка застосовується для того, щоб змінити геометричні параметри не в одній площині, а в декількох вимірах. У таких випадках ця процедура носить назву «гаряче об'ємне штампування».

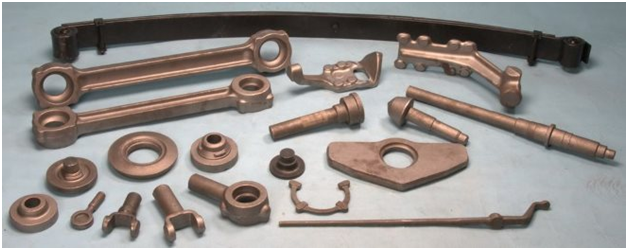

Рис.3. Поковки які виготовлені гарячим об'ємним штампуванням.
Сутність процесу гарячого штампування полягає в тому, що готовий вироб з металу отримують з нагрітої до певної температури заготовки, впливаючи на неї тиском, для чого використовується спеціальний інструмент - штамп. При виконанні гарячого штампування температура заготовки змінюється від стану просто нагрітої поверхні до кувальної.
Щоб обмежити течію нагрітого металу непотрібному напрямку, на окремих ділянках внутрішньої поверхні штампу виконують спеціальні порожнини і виступи. Таким чином, внутрішня поверхня штампу формує замкнуту порожнину (ручай), конфігурація якого повністю відповідає формі готового виробу.

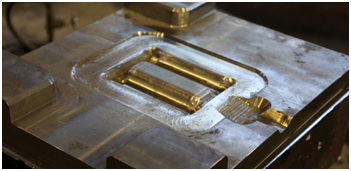

Рис.4. Нижня половина одно ручаєвого штампу.
Гаряче штампування є найважливішою областю металообробки. Сучасна технологія гарячого штампування – складний комплекс різних за своїм характером операцій.
Основними операціями цього комплексу являються:
Прийомка та розділка вихідних матеріалів на мірні заготовки;
Нагрів металу перед штампуванням;
Підготовка заготовок;
Штампування на молотах, пресах, горизонтально-кувальних машинах або спеціальних мета стискуючих машинах;
Обрізка та прошивка поковок;
Зачищення на наждакових станках;
Термічна обробка;
Очищення поверхні;
Правка та чеканка;
Між операційний та кінцевий контроль якості заготовок та поковок.
Кожна вказана операція гарячого штампування вивчається окремо. Основні теми модулів, які присвячені операціям формо змінення поковок, а значить різними видам штампування, містять інформацію про основну методику проектування різних технологічних процесів штампування і конструювання штампів. В кожному модулі матеріал надається в послідовності, яка відповідає порядку проектування технологічного процесу і оснащення гарячого штампування.
Порівняльна характеристика процесів гарячого об’ємного штампування та вільного кування.
Переваги | Недоліки |
В порівнянні з куванням гаряче штампування має наступні переваги: 1.Висока продуктивність, в десятки або навіть в сотні разів перевищуюча продуктивність кування. 2.Значно менші (в 3-4 рази) допуски і припуски, краща якість поверхні, після калібрування штамповок допуски складають +500 мм і тому механічній обробці підлягають лише окремі поверхні, оскільки інші поверхні мають приємлему точність і шорсткість. 3.Можливість отримання виробів дуже складної форми, які неможливо виготовити куванням без зайвих напусків. 4.Більш проста робота штампувальника в порівнянні з роботою коваля, якого потрібно довше вчити професії. | В порівнянні з куванням гаряче штампування має наступні недоліки: 1.Значне обмеження виготовляємих виробів по масі (до 3,5 тонн). 2.Набагато більші сили для деформування, і відповідно більші зусилля і потужність необхідного обладнання, чим при куванні. Це обумовлено тим, що при штампуванні одночасно деформується вся заготовка, а не її частина; при цьому течіння металу утруднюється опором стінок порожнини штампу. 3.Висока вартість спеціального інструменту – штампу, який значно більш складний по конструкції і виготовляється з більш коштовної інструментальної сталі. А універсальний кувальний інструмент може використовуватися лише для одного типорозміру поковки. |
Контрольні запитання.
1.Поясніть, у чому полягає суть вільного кування?
2.Чому кування називають «вільним» ?
3.Що саме відбувається з металом заготовки під час вільного кування?
4.Як називають вироби, отримані методом вільного кування?
5.Як відрізняється вільне кування за ступенем механізації?
6.Поясніть, у чому полягає суть гарячого об'ємного штампування?
7.Чому штампування носить назву «гаряче об'ємне» ?
8. Чи змінюється температура під час штампування? Як саме ?
9. Дайте визначення технічному терміну «штамп».
10. Вартість матеріалу може вважатися недоліком?
11.Поковки якого методу виготовлення мають найбільшу вагу?
12.Назвіть основну різницю двох методів штампування.
