Фазова та лінійна напруга

Що таке фазна і лінійна напруга

Найпопулярнішою електричним колом вважається трифазна лінія, що має суттєві переваги перед іншими видами підключення. У порівнянні з багатофазними ланцюгами трифазна лінія економічніша в плані витрати матеріалів, а щодо однофазних ліній - здатна передавати більшу напругу.

Крім цього, таке підключення застосовується для включення в ланцюг електродвигунів: з його допомогою легко утворюється магнітне поле, що активно застосовується для запуску електродвигунів і генераторів.

Ще одна перевага трифазної системи - можливість отримувати різну робоча напруга. Залежно від способу підключення навантаження розрізняють лінійну і фазну напругу, що отримується від лінії живлення.

Трифазною системою є сукупність трьох електричних ланцюгів, які генеруються одним джерелом, але при цьому відносно один одного зрушені по фазі.

При цьому фазою називається кожен електричний ланцюг багатофазної системи. Початком фази вважається затиск або кінець провідника, через який електрострум надходить в даний ланцюг. При цьому кінці фаз можна з'єднати разом. В цьому випадку, в електричному ланцюзі починає діяти сумарна ЕРС, а система називається пов'язаною. Це отримало широке застосування для живлення електродвигунів.

Фазні і лінійні напруги

Фазна напруга виникає при підключенні до нульової жили і однією з трьох фаз ланцюга;
 Лінійна напруга утворюється при підключенні до будь-яких двох фаз. Електрики його називають міжфазним, що ближче за методом вимірювання.

У нормальних умовах показники лінійної напруги однакові між будь-якими фазами і при цьому в 1,73 рази перевищують показники фазного.

Говорячи по-простому, відповідно до вітчизняних стандартів лінійна напруга дорівнює 380 вольт, а фазное - 220В.

Такі особливості трифазних ліній знайшли своє застосування в забезпеченні безперебійним електропостачанням як промислових, так і побутових споживачів.
Варто відзначити, що дані особливості має тільки трифазна чотирипровідна лінія, номінальну напругу якої маркується як 380 / 220В. З цього позначення стає зрозумілим, що до даної лінії існує можливість підключити широкий спектр споживачів, розрахованих на номінальний струм як 380В, так і 220 вольт.

Чотирьохпроводнікова трифазна лінія набула широкого поширення. Сфера застосування такої схеми подачі електроенергії універсальна. Тому застосовується для харчування великих об'єктів з потужними споживачами, житлових, офісних та адміністративних будівель та інших споруд.

При цьому зовсім необов'язково підключати обидва види споживачів на 380В і 220В.

Електричний потенціал Землі

Земля в електроніці — вузол електричного кола, потенціал якого умовно приймається за нуль. Інакше кажучи, вся напруга в системі бере відлік від потенціалу землі. Вибір землі довільний, однак на практиці частіше всього за землю приймають один з виводів джерела живлення.

При однополярному джерелі зазвичай землею вважають його мінусову клему, при двуполярному джерелі за землю приймають його середню точку.

Електричний потенціал оцінюється як електричний рівень, і різниця двох таких рівнів, що призводить до протікання струму між ними. Цей рівень повинен вимірюватися від опорного нульового рівня.

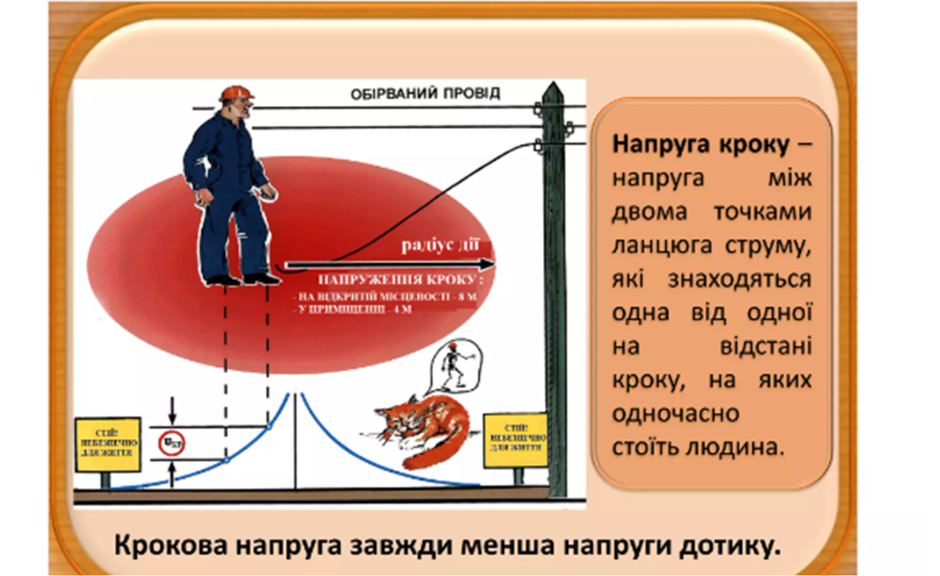

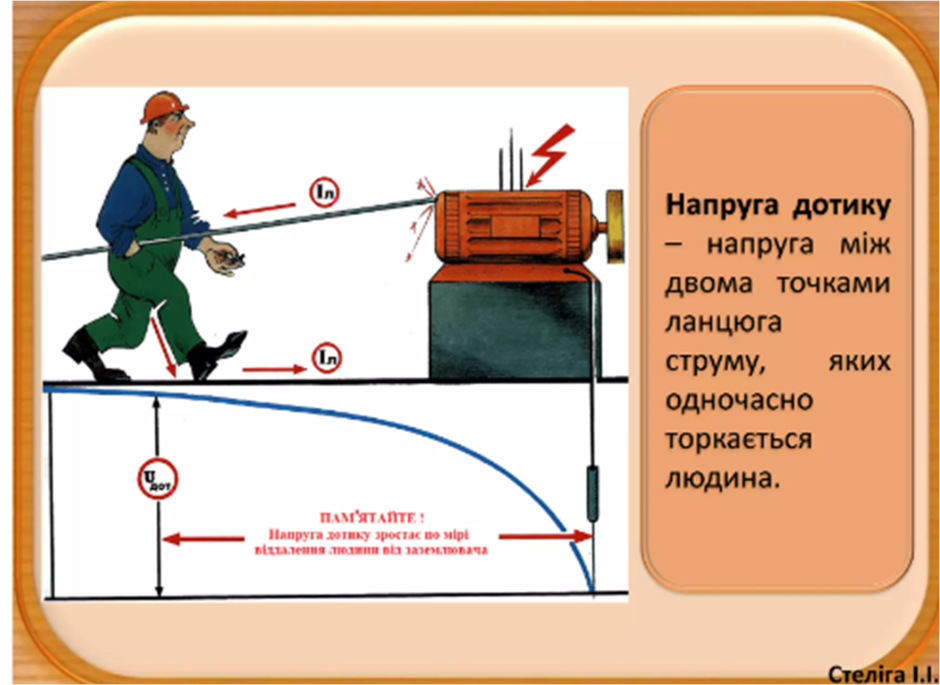

Потенціал Землі приймається як нульовий рівень. Електричний потенціал над земним потенціалом приймається як позитивний потенціал, а електричний потенціал нижче потенціалу Землі - негативний.

Одиниця електричного потенціалу - вольт. Щоб довести одиничний заряд від однієї точки до іншої, якщо виконується одна джоулева робота, то різниця потенціалів між точками називається одним вольтом.

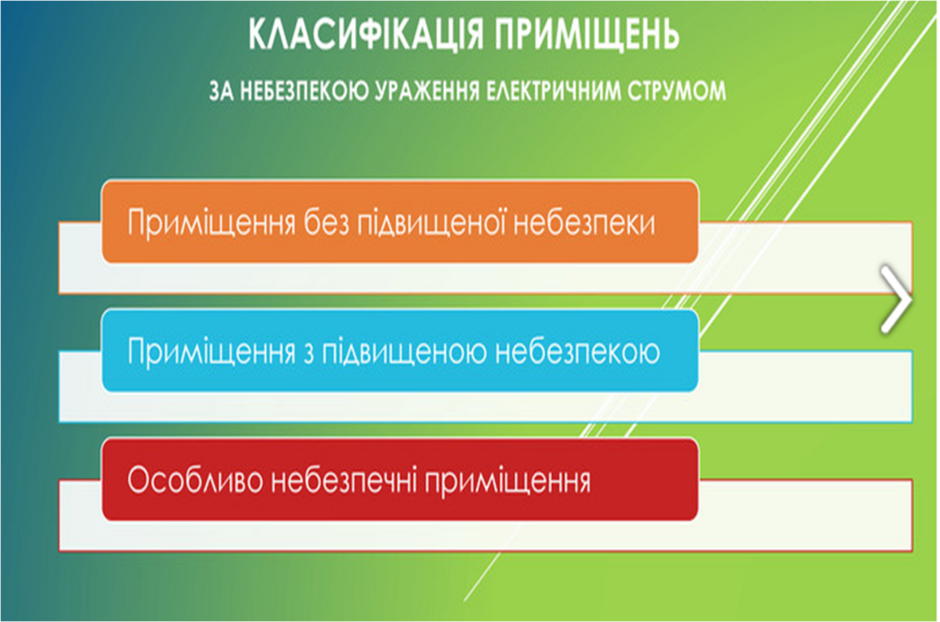

Опрацюйте теоретичнй матеріал.
