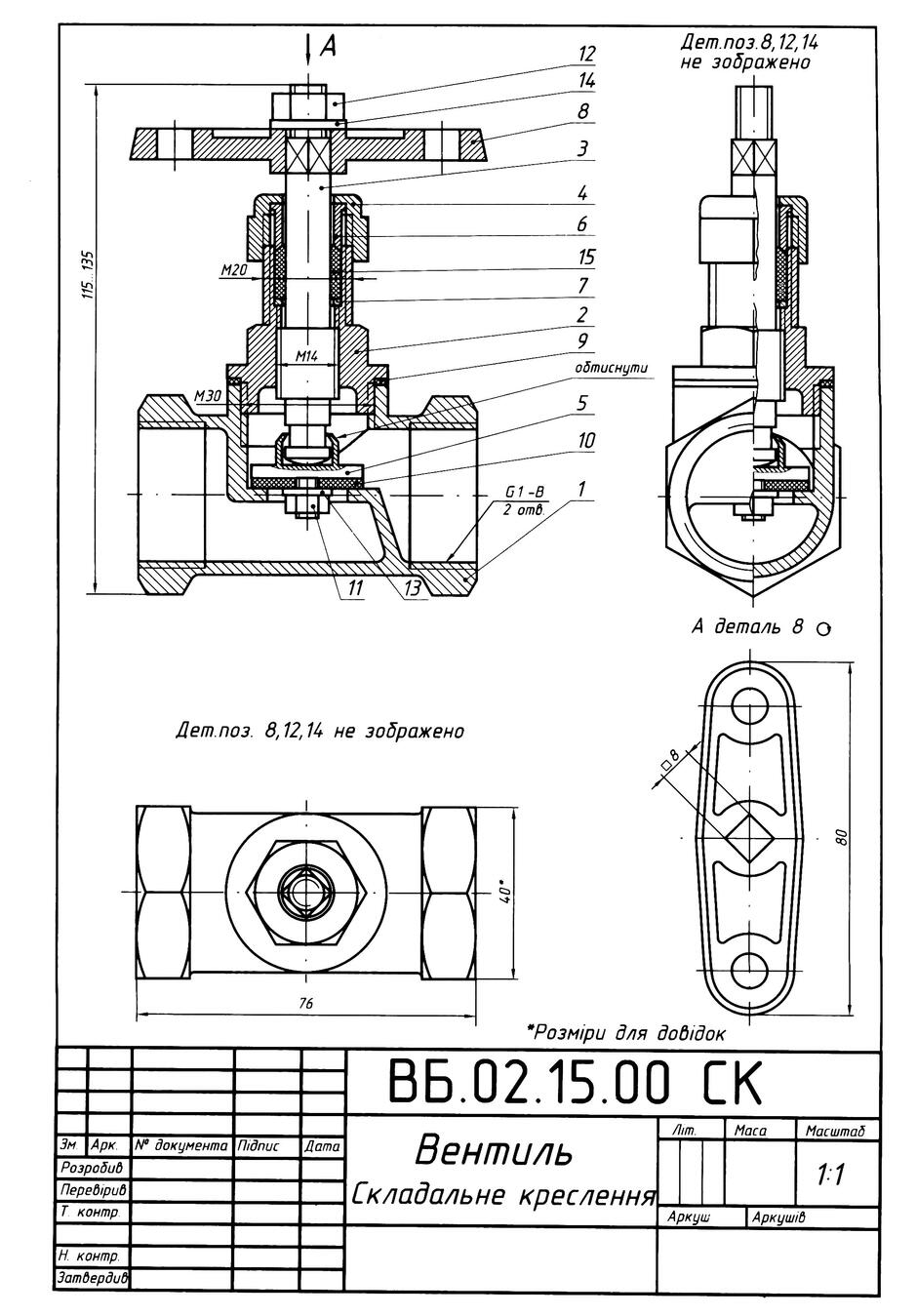

Прочитати складальне креслення - це з'ясувати будову зображеного виробу. Пропонуємо орієнтовний порядок читання складальних креслень на прикладі складального креслення, зображеного на рис. 1, та специфікації до нього.

Ознайомтесь з основним написом. Визначте назву виробу, масштаб, в якому виконане креслення, масу виробу й матеріал, з якого виготовлено виріб (якщо зазначено в основному написі). Визначте габаритні розміри виробу, які саме зображення показані на кресленні: проекції, види. Згідно зі специфікацією визначте перелік деталей, з яких складається виріб. З'ясуйте, які види з'єднань застосовують при складанні виробу. Визначте, де застосовується цей виріб.

Згідно з ГОСТ 2.109-73, складальне креслення повинно містити:

- зображення складальної одиниці, яке дає уявлення про розташування та взаємозв'язок складових частин, що з'єднуються за цим кресленням і забезпечують можливість складання та контролю складальної одиниці (допускається розміщувати додаткові схематичні зображення з'єднань і розташування складових частин виробу);

- розміри з граничними відхиленнями та інші параметри й вимоги, які виконуються і контролюються за цим складальним кресленням (допускається як довідкові зазначати розміри деталей і граничні відхилення, які визначають характер їх спряження);

- вказівки про характер спряження рознімних частин виробу та про методи його виконання, якщо точність спряження забезпечується не заданими граничними відхиленнями розмірів, а добиранням, припасовуванням тощо (можна додавати вказівки про спосіб з'єднання нерознімних частин);

- номери позицій складових частин, які входять до виробу;

- габаритні розміри виробу;

- встановлювальні, приєднувальні та інші довідкові розміри;

- технічну характеристику виробу (за потреби);

- координати центра мас (якщо потрібно).

Нанесення розмірів. На складальному кресленні виробу наносять:

- габаритні розміри, які характеризують висоту, довжину та ширину виробу або його найбільший діаметр;

- встановлювальні та приєднувальні розміри, які показують розташування й розміри елементів, щодо яких виріб встановлюють на місці монтажу або приєднують до іншого виробу;

- монтажні розміри, які вказують на взаємозв'язок деталей і їхнє взаємне розташування в складальній одиниці;

- експлуатаційні розміри, які є розрахунковою та конструктивною характеристикою виробу.

Нанесення номерів позицій складових частин. Складові частини складальної одиниці нумерують відповідно до номерів позицій, зазначених у її специфікації, тобто спочатку заповнюють специфікацію, а потім переносять номери позицій на складальне креслення виробу.

Номери позицій наносять на поличках ліній-виносок, які виконують тонкими суцільними лініями і закінчують на зображенні деталі потовщенням у вигляді точки. Номери позицій розташовують паралельно до основного напису креслення за межами контуру зображення і групують у рядок або колонку, по можливості на одній лінії.
