Зернозбиральний комбайн КЗС-9-1 "Славутич" складається із жатної частини, молотарки, копнувача або подрібнювача соломи, бункера для зерна місткістю 6,7 м3, кабіни з органами керування, двигуна СМД-31.16, передніх ведучих і задніх напрямних пневматичних коліс, трансмісії, механізмів привода робочих органів і транспортерів, трьох автономнихгідросистем, електрообладнання, системи автоматичного керування іконтролю.

На корпусі жатної частини закріплені мотовило 1 (рис. 5.2), шнек 2, різальний апарат 27, два подільники 28, а в корпусі похилої камери 26 – транспортер 5.

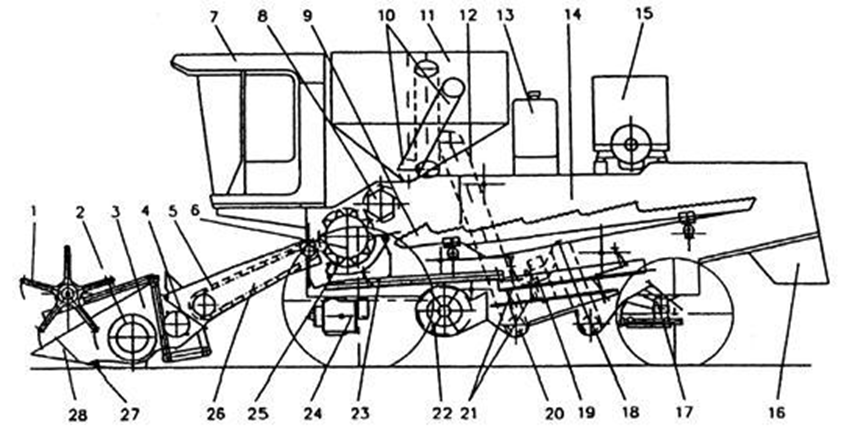

Рис. 5.2. Функціональна схема зернозбирального комбайна КЗС-9-1

– до 10 т/год.Рис. 5.2. Функціональна схема зернозбирального комбайна КЗС-9-1

1 – мотовило; 2 – шнек; 3 – корпус жатки; 4– бітер проставки; 5 – транспортер похилої камери; 6 – молотильний барабан; 7 – кабіна; 8 –

відбійний бітер; 9 – соломотряс; 10 – вивантажувальний шнек;

11 – бункер;12 – зерновий елеватор; 13 – паливний бак; 14 – камера соломотряса; 15 – двигун; 16 – капот; 17 – міст напрямних коліс;

18 – колосовий шнек; 19 – домолочувальний пристрій; 20 – зерновий шнек; 21 – решета очистки;22 – вентилятор; 23 – стрясна дошка; 24 – міст ведучих коліс; 25 – підбарабання; 26 – похила камера; 27 – різальний апарат;

28 – подільник

Корпус жатки з'єднаний з корпусом проставки в трьох точках: центральним шарніром і двома підвісками механізму зрівноваження, який забезпечує її роботу з копіюванням нерівностей поля і без копіювання.

Молотарка комбайна має приймальну камеру шириною 1500 мм, моло-тильний апарат, відбійний бітер 8, клавішний соломотряс 9, очистку, домолочувальний пристрій 19, бункер для зерна 11, транспортувальні органи, а також механізми керування іпривода.

Молотильний апарат бильного типу і складається з барабана 6 діаметром 700 мм, решітчастого підбарабання (деки) 25 та механізмів привода і регулювання.

Рифлі бил барабана розміщені під кутом до вісі барабана, а на суміних билах їх напрямок протилежний. Профілі підбильників мають похилу поверхню під кутом 7° до била в напрямку обертання барабана. Підбарабання 25 односекційне, прутково-планчасте.

Соломотряс 9 має п'ять клавіш, які встановлені на колінчастих валах. Очистка повітро-решітна. Вона складається з стрясної дошки 23 з пальцьовою решіткою, верхнього і нижнього решіт 21, подовжувача верхнього решетаі вентилятора22.

Домолочувальний пристрій барабанного типу і розміщений з правого боку комбайна. Більш детально описана будова складальних одиниць комбайна в пп. 6.4.2.

151

Робочий процес. Під час руху комбайна граблини мотовила 1 відокрем-

люють певну частину хлібної маси і підводять її до різального апарата 27, зрізані стебла граблинами подаються до шнека 2 жатки. Спіральні стрічки шнека переміщують хлібну масу з периферії до пальчикового механізму. Він захоплює стебла і подає їх до бітера 4 проставки, який спрямовує масу до транспортера 5 похилої камери. Нижня вітка транспортера переміщує хлібну масу вгору до молотильного апарата. Барабан 6 апарата ударяє по ній билами, протягує по решітчастому підбарабанні 25 і обмолочує. Обмолочене зерно та дрібні домішки (полова, колоски, частинки соломи) проходять крізь отвори підбарабання 25 і потрапляють на стрясну дошку 23, а солома відбійним бітером 8 подається на соломотряс 9. Клавіші соломотряса роблять коливні рухи, перетрушують солому, виділяють із неї вільне зерно, яке проходить крізь отвори клавіш і зсипається на кінець стрясної дошки 23. Солома сходить із клавіш соломотряса і за допомогою соломо-набивачів подається до капота 16 або копнувача, чи подрібнювача.

Стрясна дошка 23 приводиться в коливний рух і переміщує дрібний ворох на пальцьову решітку і верхнє решето очистки 21. Зерно проходить крізь отвори верхнього решета і потрапляє на нижнє решето. Одночасно вентилятор 22 подає повітряний потік на ці решета. При цьому виділяються легкі домішки і транспортуються до половонабивача, а потім на поле, у валок з соломою.

Зерно з нижнього решета очистки потрапляє спочатку на скатну дошку, а потім в жолоб зернового шнека 20, який подає це зерно до зернового елеватора, що спрямовує його в бункер 11. Верхнє решето затримує необмолочені і недостатньо обмолочені колоски, які з нього потрапляють на подовжувач верхнього решета. Тут колоски проходять крізь жалюзі по-довжувача і падають у жолоб колосового шнека 18, який подає їх до колосового елеватора. Останній переміщує колоски вгору у домолочу-вальний пристрій 19. Тут колоски додатково обмолочуються барабаном пристрою. Дрібний ворох подається на стрясну дошку 23, де він з'єднується з

152

основним потоком дрібного вороху, що пройшов крізь решітчасте

підбарабання молотильного апарата і переміщується далі на очистку. Пропускна здатність молотарки - 9 кг/с хлібної маси, продуктивність

комбайна– до 12 т/год. Ширина захвату жаток - 5, 6і 7 м.

Регулювання. Висоту зрізування 50, 100, 145 і 185 мм жаткою в режимі копіювання регулюють переміщенням башмаків по висоті. Зусилля тиску башмаків на ґрунт змінюють натягом блоків пружин механізму зрівноважування. Переміщення мотовила за висотою і в поздовжньому напрямку проводиться гідроциліндрами. Частота обертання мотовиларегулюється варіатором з гідроприводом. Зазор між спіралями шнека і днищем (10-15 мм) – забезпечується переміщенням вертикальної плити з підшипниками по висоті на боковинах жатки. Частоту обертання барабана молотильного апарата в межах 465-1013 об/хв регулюють гідрофікованим варіатором. Зазори між билами барабана і підбарабанням у межах 14-55 мм навході і 3-43 мм на виході встановлюють вмикачем електропривода. Частоту обертання вала вентилятора 355-916 об/хв регулюють гідрофікованим варіатором. Зазори між жалюзями решіт у межах 0-17 мм встановлюють важільним механізмом.

Комбайн РСМ-10 "Дон-1500Б" має будову і робочий процес аналогічні КЗС-9-1. На комбайні встановлений барабан молотильногоапарата діаме-тром 800 мм і домолочувальний пристрій роторного типу. Він може ком-плектуватись жатками з шириною захвату 6, 7 і 8,6 м.

РСМ-10 складається із жатної частини, молотарки, копнувача або подрібнювача соломи, бункера для зерна місткістю 6 м3, кабіни з органами керування, двигуна внутрішнього згоряння потужністю 163 кВт, передніх ведучих і задніх напрямних пневматичних коліс, трансмісії, механізмів приводу робочих органів і транспортерів, трьох автономних гідросистем, електрообладнання і системи контролю та сигналізації.

Жатна частина складається із п'ятипланчастого ексцентрикового

мотовила 2 (рис. 6.3), двох подільників 1, різального апарата 25, шнека З, 153

платформи жатки, бітера проставки 4, башмаків, механізму привода робочих

Рис. 6.3. Функціональна схема зернозбирального комбайнаРСМ-10 "Дон-1500Б": 1 – подільник; 2 – мотовило; 3 – шнек; 4 – бітер

проставки; 5 – транспортер похилої камери;6 – барабан молотильногоапарата; 7 – відбійний бітер; 8 – зерновий бункер; 9 – домолочувальний пристрій;10 – елеватор колосків; 11 – соломотряс; 12 – соломонабивач;13 – лоток; 14 – камера копнувача; 15 – половонабивач;16 – подовжувач верхньогорешета; 17 – нижнє решето;18 – колосовий шнек; 19 – верхнє решето;20 – зерновий шнек;21 – вентилятор; 22 – стрясна дошка; 23 – підбарабання;24 – каменевловлювач; 25– різальний апарат

Молотарка комбайна має барабан 6 молотильного апарата, підбарабан-ня 23, відбійний бітер 7, соломотряс 11, стрясну дошку 22, верхнє 19 та нижнє 17 жалюзійні решета, подовжувач верхнього решета 16, вентилятор 21, зерновий 20 та колосовий 18 шнеки, домолочувальний пристрій 9, зерновий та колосовий елеватори.

Робочий процес. Під час руху комбайна граблини мотовила 2 відокрем-люють певну частину хлібної маси і підводять її до різального апарата 25. Зрізаністебла граблинами подаються до шнека 3 жатки, якийпереміщує їх до бітера проставки 4, і далі хлібна маса транспортером 5 переміщується до молотильного апарата. Барабан 6 апарата ударяє по ній билами, протягує по решітчастому підбарабанні і обмолочує.

Обмолочене зерно та дрібні домішки (полова, колоски, частинки

соломи) проходять крізь отвори підбарабання 23 і потрапляють на стрясну 154

дошку 22, а солома відбійним бітером подається на соломотряс 11, який

перетрушує солому, виділяє з неї вільне зерно, яке зсипається на кінець стрясної дошки 22. Солома сходить із клавіш соломотряса і попадає в копнувач або подрібнювач.

Стрясна дошка переміщує дрібний ворохна верхнє решето 19. Зерно проходить крізь отвори верхнього і нижнього решіт і потрапляє на скатну дошку і в шнек 20. Одночасно вентилятор 21 подає повітряний потік на ці решета. При цьому виділяються легкі домішки і транспортуються в передню частину копнувача, а важчі – на лоток половонабивача. З лотка домішки граблиною половонабивачаспрямовуються в копнувач або подрібнювач.

Зерновий шнек подає зерно до завантажувального елеватора, а той спрямовує його в бункер 8. Подовжувач верхнього решета 16 затримує необмо-лочені і недостатньо обмолочені колоски, які проходять крізь жалюзі і падають у жолоб колосового шнека 18, який подає їх до колосового елеватора. Останній переміщує колоски вгору у домолочувальний пристрій 9. Після обмолоту дрібний ворох шнеком подається на стрясну дошку 22, де він з'єднується з основним потоком, що пройшов крізь решітчасте підбарабання молотильного апарата і переміщується на очистку.

Пропускна спроможність молотарки – до 10 кг/с, продуктивність ком-байна– до 14 т/год. Ширина захвату жаток – 6; 7 і 8,6м.

Комбайн КЗС-1580 "Лан" має пропускну спроможність 9 кс/с, а продуктивність 11 т/год. Він складається із жатної частини, молотарки, при-строю для збирання незернової частини врожаю (НЧВ),ходової частини, трансмісії, двигуна потужністю 265 к.с., кабіни з органами керування, бункера місткістю 7,5 м3, трьох незалежних об'ємних гідроприводів, електрообладнання ісистеми керування та контролю.

Жатна частина складається з корпуса, двох подільників 1 (рис. 5.4), мотовила 2, різального апарата сегментно-пальцьового типу 22, шнека 21 і похилої камери з транспортером 3. Жатка жорстко з'єднана з похилою

камерою, яка приєднана у верхній частині шарнірно до молотарки і155

спирається внизу на три гідроциліндри. Ширина захвату жаток – 4, 5, 6 і 7 м. Молотарка має однобарабанний молотильний апарат бильного типу, відбійний бітер, соломотряс шестиклавішний 8 з двома ворушилками 7, стрясну дошку 17, верхнє і нижнє решета очистки 13, додаткову стрясну дошку 11, вентилятор 16, колосовий 14 і зерновий 15 шнеки, зерновий і колосовий елеватори. Ширина молотарки – 1580 мм.

Пристрій для збирання НЧВ забезпечує подрібнення соломи і розки-дання її по полю або укладання неподрібненої соломи у валок. Він складається з подрібнювача і валкоутворювача. Подрібнювач має подрібнювальний барабан, поздовжні протирізальні ножі, поперечну протирізальну пластину, піддон і напрямні щитки.

Робочий процес. Мотовило 2, обертаючись, відокремлює частину стебел і нахиляє їх до різального апарата 22, який зрізує стебла, і вони спрямовуються до шнека 21. Цей шнек хлібну масу направляє до нижньої віткитранспортера 3 похилої камери. Далі хлібна маса попадає в зазор між барабаном 19 діаметром 450 мм і підбарабанням 18, де відбувається обмолот. Дрібний ворох проходить крізьпідбарабання 18 і попадає на стрясну дошку 17,а солома відбійним бітером спрямовується на соломотряс 8. Тут при сприянні ворушилок 7 солома перетрушується і виділяється зерно, яке по днищах клавіш сповзає і попадає спочатку на стрясну дошку соломотряса 11, а потім на основну стряснудошку 17. Солома транспортується клавішами в пристрій для незернової частини врожаю 10. Із стрясної дошки 17 дрібний ворохпереміщується на верхнє і нижнє решета 13 очистки. Тут дрібний ворохочищається повітряним потоком вентилятора 16 від легких домішок (полови, збоїн), а зерно проходитькрізь отвори в решетах і попадає в зерновий шнек 15, а далі зерновим елеватором подається в бункер 6. Легкі домішки і полова повітряним потоком спрямовуються на поле. Недомолочені колоски затримуються подовжувачем верхньогорешета і потрапляють до колосового шнека 14, а далі колосовим елеватором переміщуються вгору і

156

розподільним шнеком спрямовуються на барабан 19 для повторного

обмолоту.

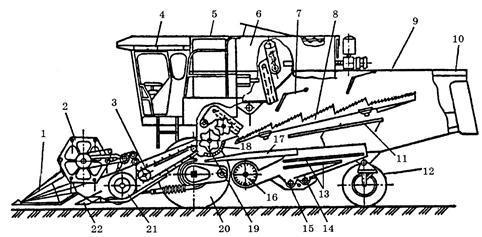

Рис. 5.4. Схема комбайна "Лан"

1 – подільник; 2 – мотовило; 3 – транспортер похилої камери;4 – кабіна; 5 – двигун; 6 – бункер; 7 – ворушилка; 8 – соломотряс;

9 – камера соломотряса; 10 – капот; 11 – стрясна дошка соломотряса; 12 і 20 – напрямні і ведучі колеса; 13– решета очистки;

14 – колосовий шнек; 15 – зерновий шнек; 16 – вентилятор;

17 – стрясна дошка; 18 – підбарабання; 19 – молотильний барабан; 21 – шнек жатки; 22– різальний апарат

Регулювання. Висоту зрізу (50, 100, 150 мм) при копіюванні жаткою поля регулюють переміщенням башмаків за висотою, а в режимі без копіювання (50-800 мм) – гідроциліндрами. Силу тиску (300 Н) башмака на ґрунт регулюють натягом пружин гідроциліндрів жатки. Частоту обертання мотовила (12-57 об/хв) змінюють переміщенням зірочок і варіатором з електроприводом. Привід реверса робочих органів жатної частини здійснюється електродвигуном. Кут похилу пальців граблин мотовила змінюють вручну.

Частоту обертання молотильного барабана (280-650 або 650-1500 об/хв) регулюють гідрофікованим варіатором і планетарним редуктором. Зазорміж билами барабана і підбарабанням регулюють тягами підвісок і двомаважелями. Частоту обертання вентилятора (600-1500 об/хв) регулюють варіатором з електроприводом.

157

Комбайн СК-5М складається із жатної частини, молотарки, бункера місткістю 3 м3, копнувача або подрібнювача соломи ПУН-5, двигуна потужністю 103 кВт, ходової частини, кабіни з органами керування, двох незалежних гідросистем, електрообладнання та системи контролю і сигналізації.

Робочий процес. Під час руху комбайна мотовило відокремлює смугу хлібної маси і підводить її до різального апарата. Зрізана хлібна масаспрямовується мотовилом до шнека жатки, що зміщує її в центр і пальчиковим механізмом подає до транспортера похилої камери, який спря-мовує масудо приймального бітера. Вітер подає її до барабана молотильного апарата для обмолоту. Дрібний ворох проходить крізь решітку підбарабанняі потрапляє на стрясну дошку, а грубий ворох подається відбійним бітером на соломотряс, який виділяє вільне зерно із соломи. Зерно по днищу клавіш соломотрясасповзає на стрясну дошку, а солома спрямовується в копнувач або подрібнювач соломи. Дрібний ворох зі стрясної дошки надходить на решета очистки для виділення зерна, яке спочатку потрапляє в зерновий шнек, а потім подається елеватором в бункер. Полова та інші легкі домішки повітряним потоком спрямовуються в передню частину копнувача, або подрібнювача ПУН-5, а недостатньо обмолочені колоски затримуються подовжувачем верхнього решета і потрапляють у колосовий шнек. Шнек подає колоски до колосового елеватора, який переміщує їх вгору і подає на відбійний бітер. Останній кидає їх на барабан для повторного обмолоту. Комбайн обладнується жатками із шириною захвату 4,1 і 5,0 м. Висота зрізу регулюється в межах 50-95 мм. Ширина молотарки – 1200 мм, а пропускнаспроможність її – до 5,0-5,5 кг/с. Робоча швидкість комбайна – до 7 км/год, продуктивність 5 т/год.

Комбайни "Єнісей-1200НМ" і "Єнісей-1200" призначені для збирання зернових, зернобобових і круп'яних культур та насінників трав при нормальній тапідвищеній вологості.

158

На комбайні "Єнісей1200НМ" встановлений двобарабанний бильний

молотильний апарат із проміжним та відбійним бітерами (рис. 5.5, а), домолочувальний пристрій, підсилена зерноочистка, бункер місткістю 4,5 м3 та двигун потужністю 185 к.с. Ширина молотарки 1200 мм. Діаметр кожного з двох барабанів молотильного апарата 550 мм, а кут обхвату підбирання – 127°. Соломотряс двовальний і має 4 клавіші. Пропускна здатність молотарки – 7 кг/с.

Комбайн комплектують жатками шириною захвату 5 і 6 м і підбирачем шириною 2,75 м. Продуктивність комбайна – до 10 т/год. Привід трансмісії – об'ємною гідропередачею.

Робочий процес комбайна подібний до процесу на однобарабанних комбайнах класичної схеми.

Комбайни "Єнісей-1200-1НМ" і "Єнісей-950" однобарабанні, призначені для збирання хлібів середньої урожайності. "Єнісей-950" має центральне розміщення бункера і кабіни, більш удосконалену систему зерноочистки, домолочувальний пристрій, бункер місткістю 5 м3 і підсилені мости ведучих з гідроприводомі напрямних коліс. Барабан молотильного апарату бильний, діаметром 550 мм. Пропускна здатність молотарки – 7-8 кс/с. Ширина захвату жаток 5, 6, і 7 м. Продуктивність – 10-11 т/год. Потужність двигуна - 170 кВт.

Комбайни "Єнісей-1200Р" і "Єнісей-1200РМ" призначені для збирання рису, а також зернових і зернобобових культур при підвищеній вологості. "Єнісей- 1200РМ"має двобарабанний молотильний апарат і домолочуваль-ний пристрій. Передній барабан штифтовий, а задній - бильний. На комбайні встановлений гусеничний хід і ведучий міст із фрикційними механізмами повороту.

159

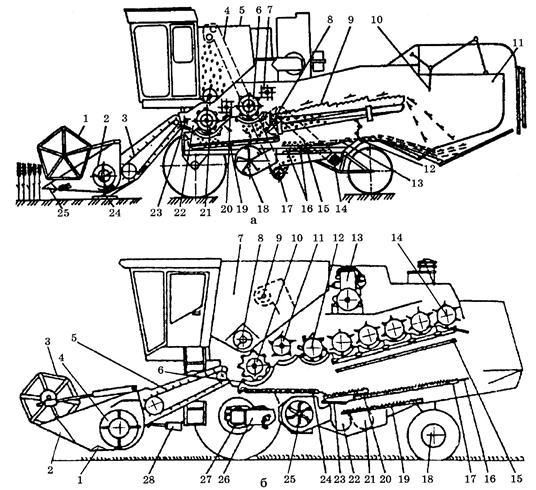

Рис. 5.5. Функціональні схемикомбайнів

а) "Єнісей-1200": 1 – мотовило; 2 – шнек; 3 – транспортер плаваючий; 4 – зерновий елеватор;5 – бункер; 6 – другий молотильний апарат; 7 –

відбійний бітер; 8 – домолочувальний пристрій; 9 – соломотряс; 10 – соломонабивач; 11 – копнувач; 12 – половонабивач; 13 – подовжувач; 14 – колосовий шнек; 15 – елеватор колосків; 16 – верхнє і нижнєрешета; 17 – зерновий шнек; 18 – вентилятор; 19 – стрясна дошка; 20 – проміжний бітер; 21 – перший молотильний апарат;22 – каменевловлювач; 23– приймальний бітер; 24 – різальний апарат; 25 – подільник; б) КСЗ-7 "Обрій": 1 – різальний апарат; 2 – подільник; 3 – мотовило; 4 – шнек; 5 – транспортер; 6 – підбарабання; 7 – бункер; 8 і 9– зернові шнеки; 10 – барабан; 11 – відбійний бітер; 12 – сепаратор ротаційний; 13 – двигун; 14 – соломотряс роторний; 15 – додаткова стрясна дошка; 16 – подовжувач верхнього решета;17 – верхнє решето; 18 і27 – колеса; 19 – нижнє решето; 20 – переднє решето; 21 – колосовий елеватор;22 – зерновий елеватор; 23і 24 – стрясні дошки; 25 – вентилятор; 26 – гідропривід; 28 – гідроциліндр

160

Привід трансмісії механічний. Ширина захвату жаток – 4,1 і 5 м. Місткість бункера для зерна – 4,5 м3. Ширина молотарки – 1200 мм. Продуктивність 9-10 т/год. Потужність двигуна – 106 кВт.

Особливістю конструкції комбайна КСЗ-7 "Обрій" є наявність роторно-го соломотряса(рис. 5.5, б) замість клавішного. Молотильний барабан встановлений діаметром 600 мм і довжиною 1280 мм. Місткість бункера -5 м3. Пропускназдатність – 7,5 кг/с, а продуктивність – до 10 т/год.
