Бази даних в інформаційних системах. Поняття моделі подання даних, основні моделі подання даних

Опрацюйте теоретичний матеріал:

Дані, що зберігаються в БД, мають певну логічну структуру, тобто описуються деякою моделлю даних, яка підтримується відповідною СУБД.

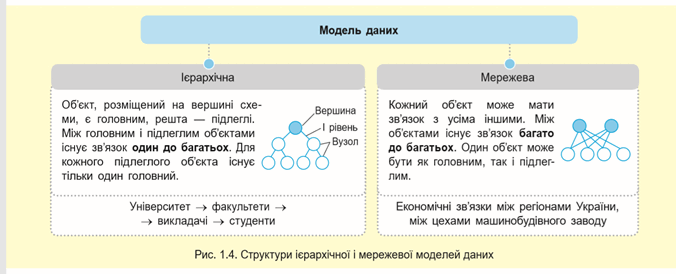

Існують різні способи відображення зв’язків між даними, тобто різні моделі даних. Нині є три класичні моделі даних: ієрархічна, мережева і реляційна. Таким чином, модель даних визначає, як відбувається об’єднання даних у структури. Вона також визначає можливі операції над даними й обмеження на їх значення. Ієрархічна і мережева моделі засновані на таких поняттях, як рівень, вузол, зв’язок. Приклад структури і стислий опис сутності цих моделей подано на рис. 1.4.

Із рис. 1.4 видно, що в цьому випадку ієрархічна модель містить три рівні об’єктів. На верхньому рівні міститься головний об’єкт, на другому рівні розташовано два вузли, на третьому — три вузли. Зв’язки між вузлами зображено стрілками. Як бачимо, вузли верхнього рівня мають зв’язки з вузлами найближчого нижнього рівня.

Мережева модель містить два рівні (їх може бути скільки завгодно), на кожному з яких є два вузли. Звернемо увагу на те, що в цій моделі кожний вузол може мати зв’язок із будь-яким іншим вузлом.

Основним недоліком ієрархічних і мережевих БД є складність їх розроблення, тому нині поширення набула реляційна модель даних — фактографічна база даних, що є набором взаємопов’язаних таблиць. Основна перевага цієї моделі полягає у простоті розроблення БД і систем управління ними.

Найпростіша БД містить одну таблицю, а складні — десятки й навіть сотні таблиць.

Реляційна БД (від англ. relation — зв’язок) являє собою сукупність зв’язаних таблиць, що містять дані про об’єкти певного виду.

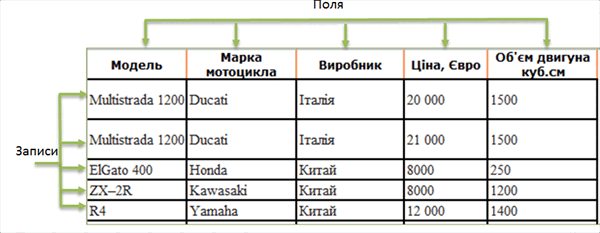

У таблицях реляційної БД рядки називають записами, а стовпці — полями.

Поле таблиці реляційної БД містить дані одного типу, а кожен запис — інформацію про певний об’єкт. Поля й зв’язки між таблицями утворюють структуру БД.

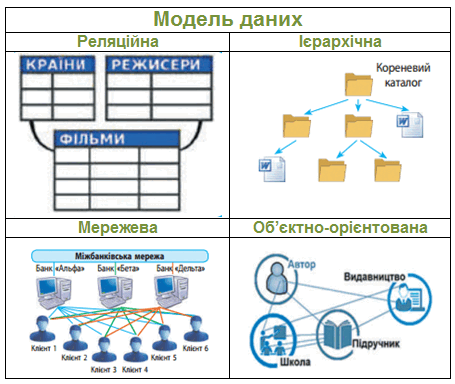

Ієрархічна модель даних — це модель, де використовується представлення бази даних у вигляді деревовидної (ієрархічної) структури, що складається з об'єктів (даних) різних рівнів. За ієрархічною моделлю функціонує файлова система комп’ютера.

Мережева БД складається з набору екземплярів певного типу запису і набору екземплярів певного типу зв'язків між цими записами. Мережева модель даних об'єднує бази даних різних банків.

Різниця між ієрархічною моделлю даних і мережевою полягає в тому, що в ієрархічних структурах запис-нащадок повинен мати тільки одного предка, а в мережевій структурі даних у нащадка може бути будь-яке число предків.

Об’єктно-орієнтована модель даних — це модель БД, в якій дані зберігаються як абстрактні об’єкти, наділені певними властивостями та можливостями (методами) взаємодіяти з іншими об’єктами.

Виконайте інтерактивну вправу.

Скрін виконаної вправи прикріпіть до цього завдання.

Підготуйте невеличке повідомлення про роль В. М. Глушкова в розвитку напрямків інформатики, пов’язаних з використанням баз даних.

Скріни, файл або текст прикріпіть до цього завдання.
