8 клас НУШ Практична робота 2. Визначення способів зображення об’єктів на картах природи та населення України

Способи картографічного зображення

Картографічні умовні знаки є особливою мовою, яка дає змогу не лише подати певні відомості про об’єкти картографування, але й наочно передати їх просторове розміщення. Це не під силу іншим способам передачі інформації, наприклад описовим або математичним.

Для того щоб охарактеризувати ділянку місцевості, зображеної на аркуші карти масштабу 1 : 100 000, потрібно близько 200 тис. слів. Такий опис забере приблизно 400 сторінок друкованого тексту.

Із метою зображення територіального поширення об’єктів, явищ і процесів застосовують різні системи умовних знаків. Їх називають способами картографічного зображення. Особливо широко вони представлені на тематичних картах.

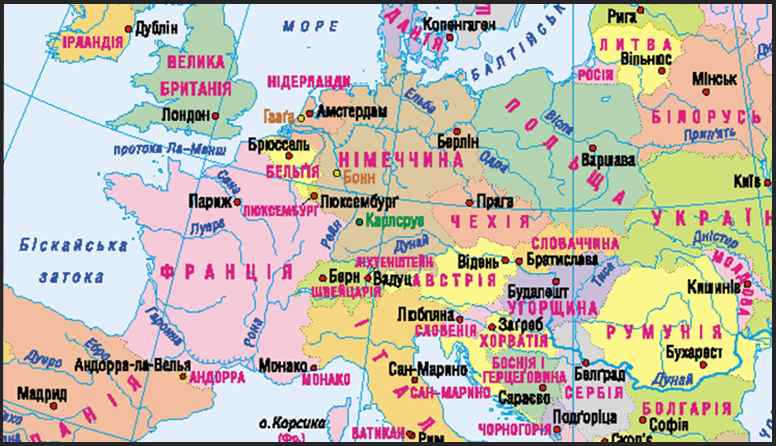

Спосіб якісного фону використовують для якісної характеристики об’єктів та явищ, що є суцільними на земній поверхні та які можна чітко розмежувати в просторі (мал. 1). Територію ділять за обраними ознаками на частини, кожну з яких позначають загальноприйнятим кольором або штрихуванням. У такий спосіб зоб­ражують, наприклад, кліматичні пояси на кліматичних картах, вік гірських порід — на геологічних, країни — на політичних.

Мал. 1. Спосіб якісного фону.

Для передачі кількісних відмінностей явищ суцільного поширення в межах виділених районів застосовують спосіб кількісного фону.

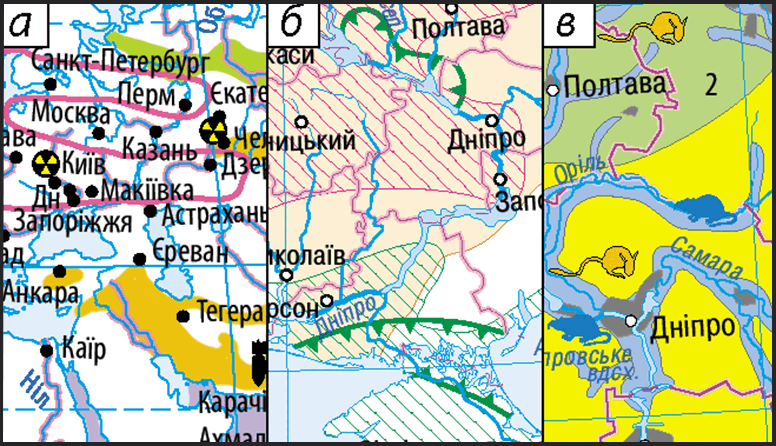

Спосіб ареалів полягає в зображенні на карті ділянки (ареалу) поширення об’єктів або явищ (мал. 2). Для передачі меж ареалів застосовують: оконтурення їх лінією різного рисунка, фарбування або штрихування, рівномірне розміщення художніх або символьних знаків. На картах природних умов України ареали застосовують для виділення басейнів корисних копалин, поширення районів небезпечних природних явищ тощо.

Мал. 2. Спосіб ареалів.

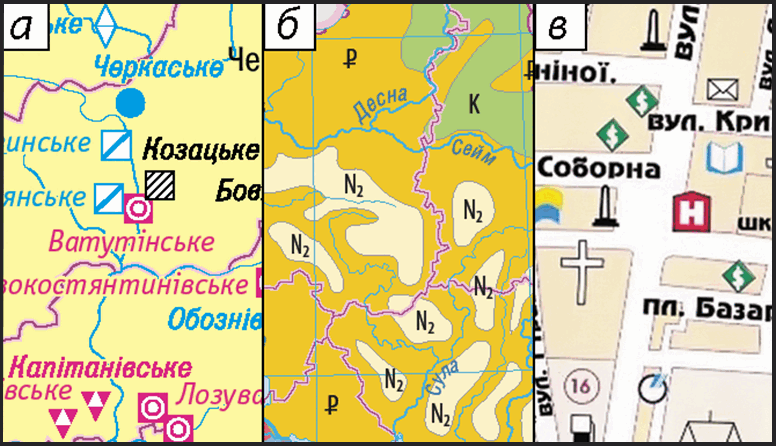

Спосіб локалізованих знаків використовують для зображення об’єктів, розміри яких не дозволяють відтворити їх у масштабі карти (мал. 3). Це можуть бути населені пункти, родовища корисних копалин, окремі форми рельєфу. Характеристику об’єктів передають форма, величина та колір значків. За формою значки можуть бути геометричними (мал. 3, а), буквеними (мал. 3, б) та наочними (мал. 3, в).

Мал. 3. Спосіб локалізованих знаків.

Спосіб лінійних знаків застосовують для зображення об’єктів, явищ і процесів лінійного характеру — кордонів, обрисів берегів тощо та лінійних об’єктів, що не виражаються за шириною в масштабі карти (дороги, річки) (мал. 4). Характеристики об’єктів передають малюнком, кольором і шириною ліній.

Зображення 4.

Мал. 4. Спосіб лінійних знаків.

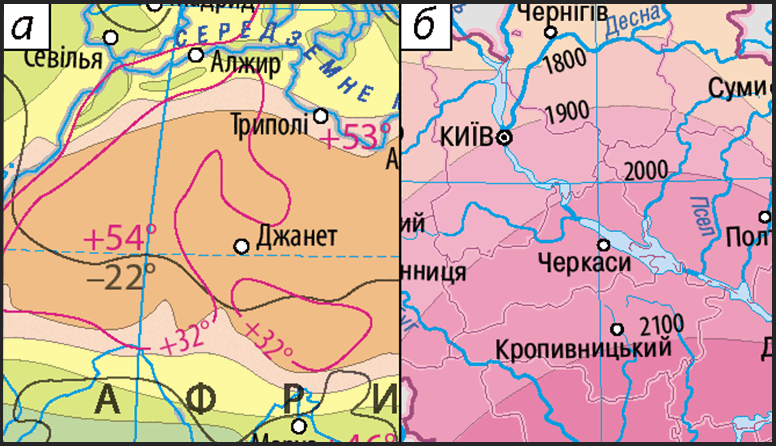

Спосіб ізоліній полягає у відображенні величини неперер­вних у просторі явищ: ізолінії сполучають точки з однаковим кількісним показником (мал. 5, а). Проміжки між ізолініями іноді фарбують одним кольором різного відтінку, значення показника в них поступово змінюється (мал. 5, б). Рельєф зображують горизонталями (ізогіпсами), кількість опадів — ізогієтами, глибину морів — ізобатами, температуру повітря — ізотермами тощо.

Мал. 5. Спосіб ізоліній.

Точковий спосіб застосовують для зображення на карті масових розосереджених об’єктів кількістю точок (чи інших мініатюрних геометричних фігур) однакового або різних розмірів. Кожна з них має певне числове значення (мал. 6). Наприклад, одна точка може позначати 1000 га посівів сільськогосподарської культури.

Мал. 6. Точковий спосіб.

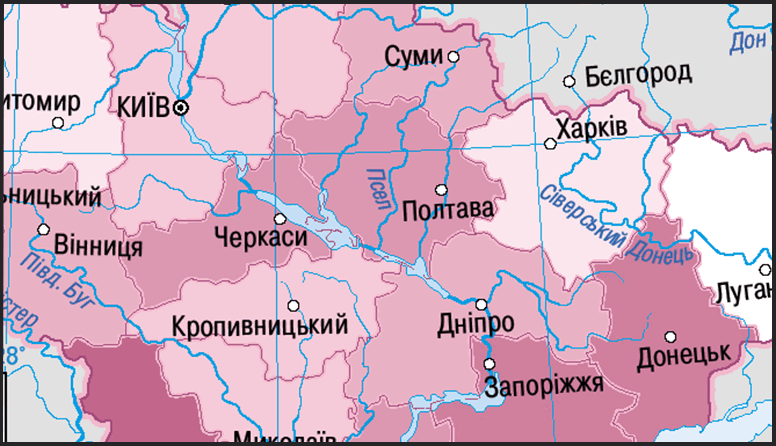

Спосіб картограми — це спосіб зображення прояву певного явища в межах одиниць територіального поділу за відносними показниками (на одиницю площі, проміжок часу, у проміле або відсотках) (мал. 7). Для картограми обов’язкова наявність шкали, яка відображає насиченість кольору та густоту штрихування зі зміною величини показника. У такий спосіб показують частку заповідних територій у загальній площі областей України.

Мал. 7. Спосіб картограми.

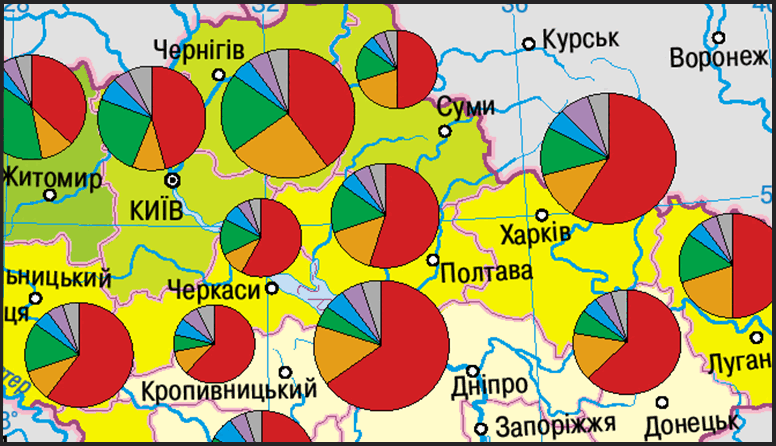

Спосіб картодіаграм використовує абсолютні статистичні показники в межах певних територіальних одиниць за допомогою спеціальних діаграмних знаків: стовпчиків, кубів, кіл (мал. 8). Вони дозволяють легко порівнювати між собою показники окремих територій, наприклад площу лісів у межах адміністративних областей України.

Мал. 8. Спосіб картодіаграм.

Знайдіть в атласі фізичну карту України.

а) Визначте, які умовні позначення використовують для зображення рельєфу

б) Опишіть способи позначення водних об’єктів (морів, річок, озер)

За кліматичною картою України встановіть, за допомогою яких умовних знаків чи способів зображення наведено

а)середні та максимальні температури повітря

б)середньорічну кількість опадів

в)панівні вітри.

За картою густоти населення України визначте, які способи використовують для зображення густоти населення

Про які способи зображення об’єктів на картах природи та населення України ви дізналися? Як вони допомагають зрозуміти її географічні особливості?
