Для проходження вебквесту вам необхідно дати відповідь на запитання, вирішити кросворду та інше, при цьому ви будете отримуватимеш частину ключа який дасть вам змогу вийти з классу (квесту). Для запису ключа знадобится аркуш паперу та ручка. :) Хай щастить!!!
Бібліотека вебквестів
- Всеосвіта›
- Бібліотека вебквестів›
- Електротехніка›
- Електричні вимірювання, прилади для вимірювання
Вебквест:
Електричні вимірювання, прилади для вимірювання
10.05.2023
Опис вебквесту (учням цей опис не показується):
Вміст вебквесту:
Налаштування гри
Реакція об'єктів при наведенні: Всі об'єкти неактивні, при наведенні жодним чином не виказують себе
Привітання на початку гри (показується учням)
Радий вітати Вас у веб-квесті
"Електричні вимірювання, та прилади для вимірювання"
Сподіваюсь вам сподобається!
Рівень №1 — Кваліфікований інженер переглянути шаблон
Цей рівень містить 25 інтерактивних об'єктів:
1 вихід.
20 сповіщень.
4 сповіщення з введенням відповіді.
Інтерактивні об’єкти на цьому рівні:
Мітка №1/25
Двері
Вихід з рівня
Щоб вийти потрібен ключ
Повідомлення перед введенням ключа:
Щоб покинути клас необхідно ввести ключ
Ключ:
Омега
Повідомлення після введення ключа:
Вітаю тобі вдалося вирішити всі завдання і пройти квест
Даним символом позначається шкала омметра за допомогою якого можна визначити опір (R)
Мітка №2/25
Екран для проектора Повідомлення при кліку
Повідомлення при кліку на об'єкт:

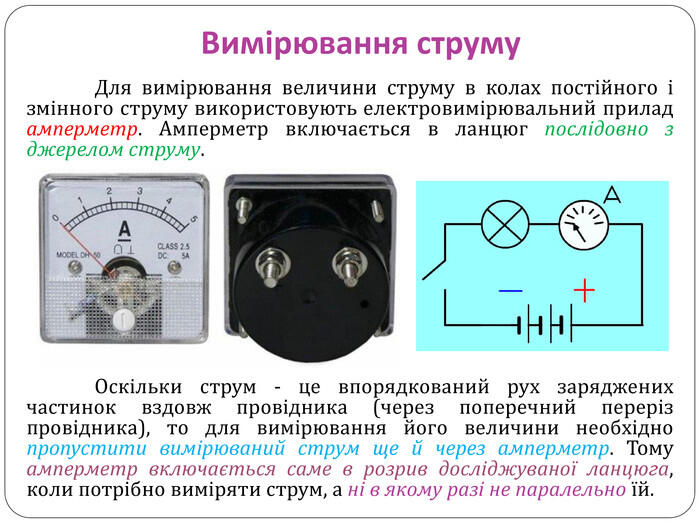

Відшукайте в класі вимірювальний прилад за допомогою якого вимірюють силу струму. Підписавши його ви зможеш отримати частину ключа.
Мітка №3/25
Стікер 2 Повідомлення при кліку
Повідомлення при кліку на об'єкт:

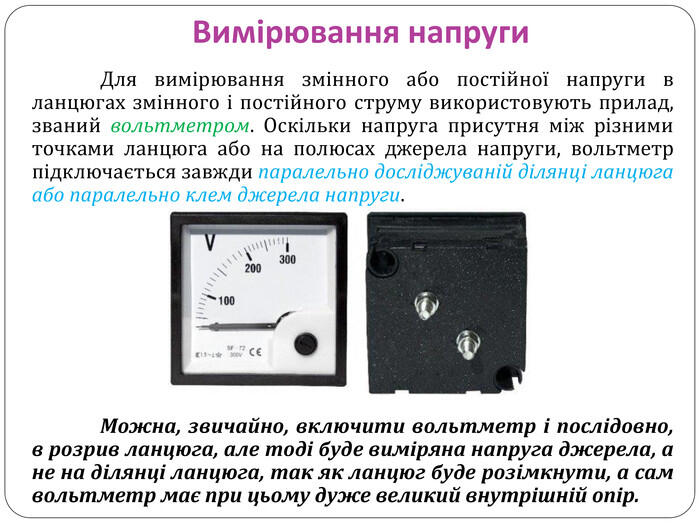

Відшукай в класі вимірювальний прилад за допомогою якого вимірюють напругу. Підписавши його ти зможеш отримати частину ключа.
Мітка №4/25
Вольтметр 1 => Електровимірювальний прилад 1 Завдання з відповіддю
Завдання:
Введіть назву електровимірювального приладу
Правильні варіанти відповіді:
вольтметр Вольтметр
Відповідь на завдання:
Ключ: 2-м
Мітка №5/25
Амперметр => Електровимірювальний прилад Завдання з відповіддю
Завдання:
Введіть назву електровимірювального приладу
Правильні варіанти відповіді:
амперметр Амперметр
Відповідь на завдання:
Ключ: 1-О
Мітка №6/25
Дошка Повідомлення при кліку
Повідомлення при кліку на об'єкт:
Переходьте за посиланням щоб дізнатися наступну частину ключа
Мітка №7/25
Папір 3 Завдання з відповіддю
Завдання:
Задача:
Електродвигун швейної машини розвиває потужність 450 Вт. Який струм проходить через двигун, якщо він працює при напрузі 220 В?
Відповідь: І=?

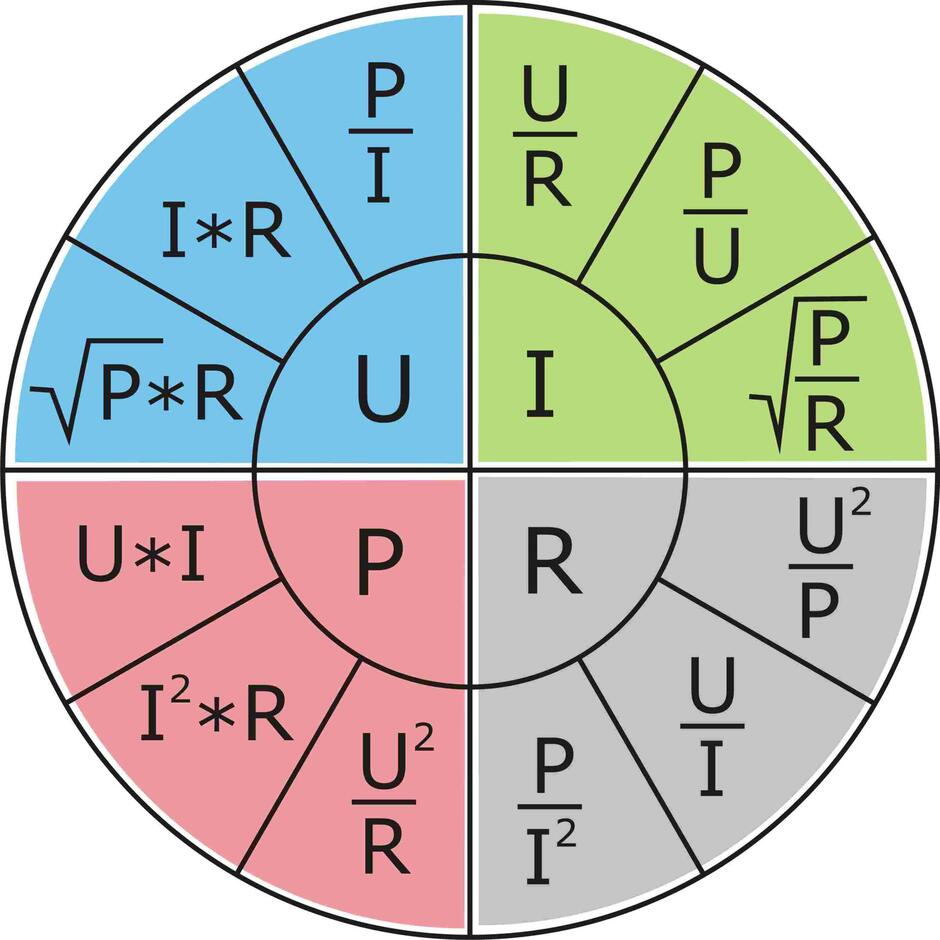

Для розвязання задачі відшукай формулу і використай її:)
Правильні варіанти відповіді:
І=2А 2А І=2,0А 2,0А 2 2,0
Відповідь на завдання:
Ключ: 4-г
Мітка №8/25
Формула 2 Повідомлення при кліку
Повідомлення при кліку на об'єкт:
Мітка №9/25
Схема Повідомлення при кліку
Повідомлення при кліку на об'єкт:

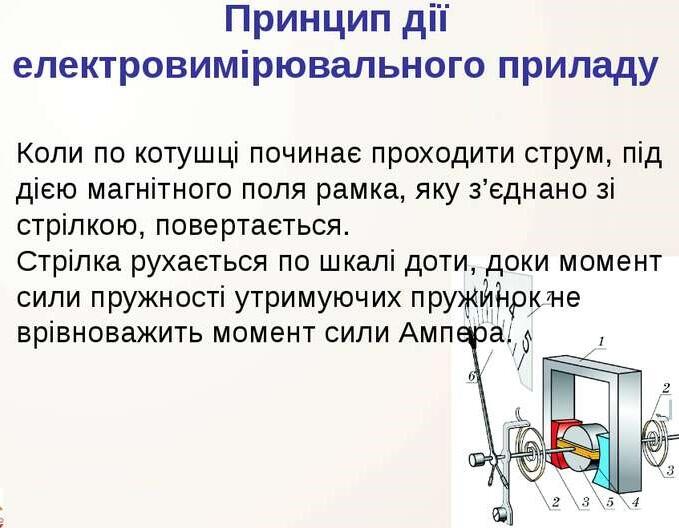

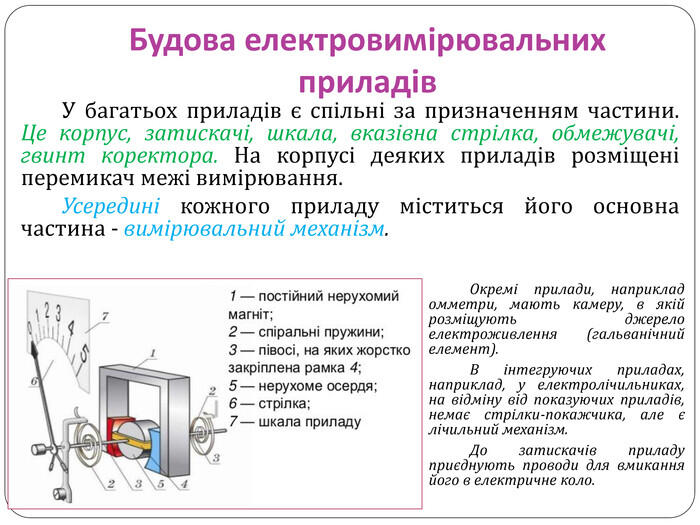

Спробуйте відшукати в класі елемент вимірювального механізму без якого електровимірювальний прилад невзмозі працювати
Мітка №10/25

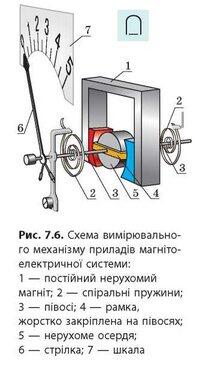

Магніт Завдання з відповіддю
Завдання:

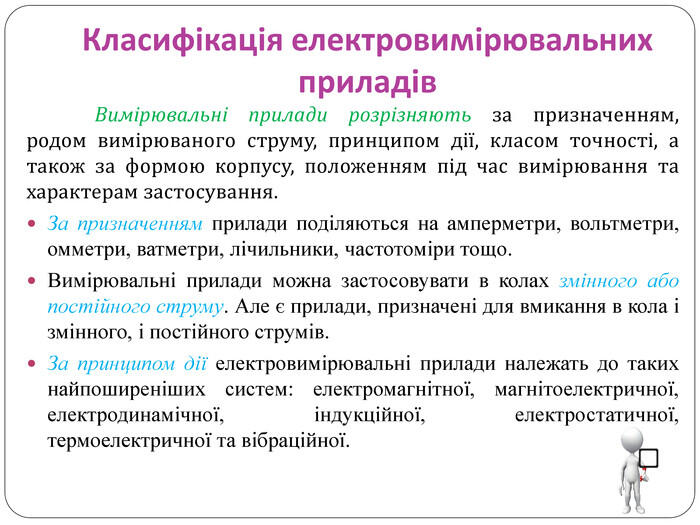

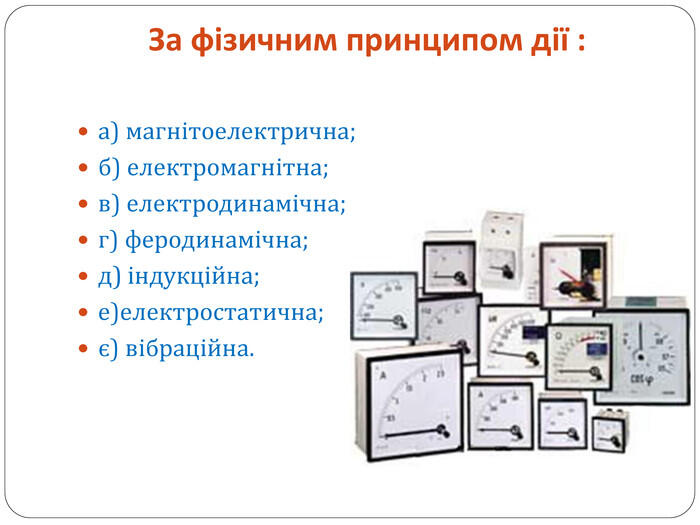

Як називається система електровимірювального приладу в будові якого використовується постійний магніт?
Правильні варіанти відповіді:
магнітоелектрична магнітоелектрична система
Відповідь на завдання:
Ключ: 5-а
Мітка №11/25
Плакат 2 Повідомлення при кліку
Повідомлення при кліку на об'єкт:
Величина | Позначення | Одиниця вимірювання |
Сила струму | I | А |
Напруга | U | В |
Потужність | P | Вт |
Опір | R | Ом |
Частота | f | Гц |
Мітка №12/25
Вольтметр Повідомлення при кліку
Повідомлення при кліку на об'єкт:
Мітка №13/25
Пристрій 4 => Омметр Повідомлення при кліку
Повідомлення при кліку на об'єкт:
Омметр - вимірювальний прилад безпосереднього відліку для визначення електричних активних (омічних) опорів. Зазвичай вимірювання проводиться по постійному струмі, однак, в деяких електронних омметрах можливе використання змінного струму.
Різновиди омметрів: мегаомметри, гігаомметри, тераомметри, мілліомметри, мікроомметри. Відрізняються діапазонами вимірюваних опорів.
Мітка №14/25
Пристрій 3 => Частотомір Повідомлення при кліку
Повідомлення при кліку на об'єкт:
Частотомір (герцметр) – прилад для вимірювання частот періодичних процесів або частот гармонічних складових спектра сигналу. Застосовуються хвилеміри, тахометри, логометри та ін.
Мітка №15/25
Книги 3 Повідомлення при кліку
Повідомлення при кліку на об'єкт:
Мітка №16/25
Книга Повідомлення при кліку
Повідомлення при кліку на об'єкт:
Мітка №17/25
Книги 1 Повідомлення при кліку
Повідомлення при кліку на об'єкт:
Мітка №18/25
Формула 1 Повідомлення при кліку
Повідомлення при кліку на об'єкт:
Мітка №19/25
Стікер 1 Повідомлення при кліку
Повідомлення при кліку на об'єкт:
Більше інформації для проходження квесту можна знайти в книгах і папках ;)
Мітка №20/25
Калькулятор Повідомлення при кліку
Повідомлення при кліку на об'єкт:
2,04545455
Мітка №21/25
Папки 10 Повідомлення при кліку
Повідомлення при кліку на об'єкт:
Мітка №22/25
Папки 5 Повідомлення при кліку
Повідомлення при кліку на об'єкт:
Мітка №23/25
Папки 6 Повідомлення при кліку
Повідомлення при кліку на об'єкт:
Мітка №24/25
Папір 2 Повідомлення при кліку
Повідомлення при кліку на об'єкт:
Мітка №25/25
Папка Повідомлення при кліку
Повідомлення при кліку на об'єкт:
Ватметр — прилад для вимірювання електричної енергії, активної потужності електричного струму, електромагнітної енергії, потужності звукової частоти, тощо.
Класичний ватметр має чотири контакти, двома з яких його вмикають в електричне коло послідовно з тією ділянкою кола, споживану потужність якої вимірюють, і двома паралельно до неї. Таким чином вимірюються два основних параметри з яких складається потужність: P=U*I.
