Звуковий адаптер та його характеристики

Тема: «Звуковий адаптер та його характеристики.»

Мета:

- Розглянути поняття інтегрованих аудіо

- Вивчити особливості конструкції роз’ємів для карт

- Опанувати основні характеристики звукових карт

- Виховати інформаційно-освічену особу, цікавість до обраної професії, дисципліну та уважність

Хід уроку

Звукова карта (звукова плата, звуковий адаптер) - це комп'ютерний модуль, призначений для введення/ виведення аудіо сигналу.

Звукова карта перетворює аналоговий сигнал звуку в цифровий сигнал, який надходить в комп'ютер, і навпаки.

Види звукових карт

інтегровані- вбудовані в системну плату, малопродуктивні, працюють за рахунок ОЗУ і ЦПУ

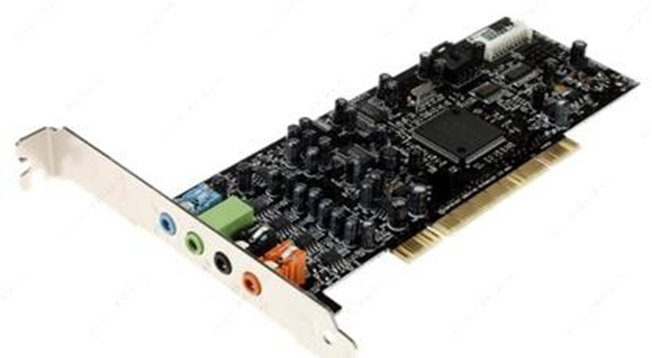

внутрішні- окремий пристрій, вставлене в слот розширення на системній платі

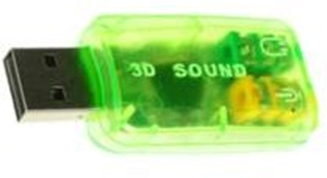

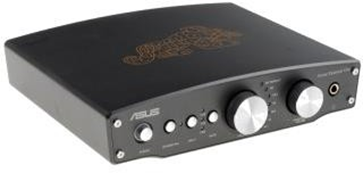

зовнішні- підключаються ззовні

Пристрій звукової карти-

• Аналого-цифровий перетворювач - це пристрій, що перетворює вхідний в аудіо карту звук (електричні звукові коливання) в цифрову форму

• Цифро аналоговий перетворювач - це пристрій, що перетворює звук, існуючий всередині комп'ютера цифровій формі, в електричні звукові коливання на виході

• Мікшери - виконують підключення або відключення джерел і приймачів звукових сигналів, регулюють їх рівень, змішують сигнали

• Цифровий еквалайзер - усуває недоліки перетворення звуку, акустики і приміщення

• аудіо процесор

Характеристики звукової карти

• Виробник, модель

• частота ЦАП

• Розрядність ЦАП

• формат карти

• інтерфейс підключення

• Відношення сигнал/ шум

• Виробник- сьогодні на ринку великий перелік виробників, наприклад:

• C-Media

• Asus

• Creative

• Realtek

частота ЦАП - визначає максимальну частоту звукового сигналу, яка приблизно дорівнює половині частоти дискретизації.

Для мови може бути досить 6-8 кГц, для музики середньої якості - 20-25 кГц, для високоякісного звучання необхідно 44 кГц і більше.

Розрядність ЦАП - Разpядность цифрового представлення звуку - кількість біт інформації, за допомогою якого кодується звук (8, 16, 24 біт).

Формат звукової карти - кількість каналів звучання (колонок) необхідне для відтворення стереозвуку.

Сьогодні 2.0, 4.0, 5.1, 7.1

Канал низькочастотних ефектів вимагає лише частина від пропускної здатності інших каналів позначається як «.1» - реалізується за допомогою спеціального пристрою - сабвуфер.

інтерфейс підключення

• PCI-E (PCI-Express) - стандартна шина.

• USB - використовується для під'єднання зовнішніх звукових карт, як до ноутбука, так і до стаціонарного ПК.

• FireWire - використовується для під'єднання зовнішніх звукових карт і забезпечує високу пропускну здатність.

• PCMCIA, або PC Card, - найчастіше застосовується в ноутбуках для підключення периферійних пристроїв.

• ExpressCard - це стандарт, що прийшов на зміну PCMCIA (PC Card) і відрізняється більшою швидкістю передачі даних.

Відношення сигнал / шум - дозволяє зрозуміти взаємне відношення потужності сигналу і потужності шуму на вході / виході приладу.

При виборі кращої звукової карти значення цього показника повинно бути якомога більше (бажано від 85 до 121 дБ), тоді кількість сторонніх шумів буде мінімальним.

Вимірюється в дБ (децибели)

Характеристика звукової карти

Зовнішня звукова карта ASUS Xonar U3 [2.0, USB, 16 біт,48 кГц]

• ASUS - виробник

• Xonar U3 - модель

• 2.0 - 2 переданих каналу

• USB - інтерфейс підключення

• 16 біт - розрядність АЦП

• 48 кГц - частота дискретизації АЦП

Внутрішня звукова карта ASUS Xonar DG [5.1, PCI, 24 біт, 96 кГц]

• ASUS - виробник

• Xonar DG - модель

• 5.1 - 5 переданих каналів і 1 канал низьких частот

• PCI - інтерфейс підключення

• 24 біт - розрядність АЦП

• 96 кГц - частота дискретизації АЦП
