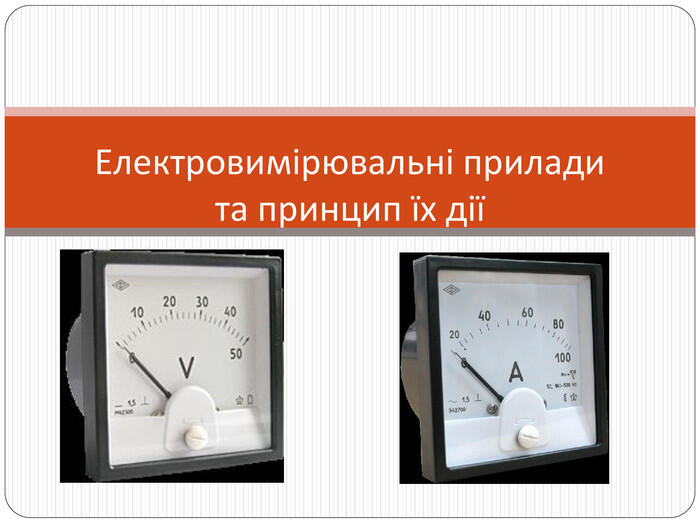

Електровимірювальні прилади та принцип їх дії

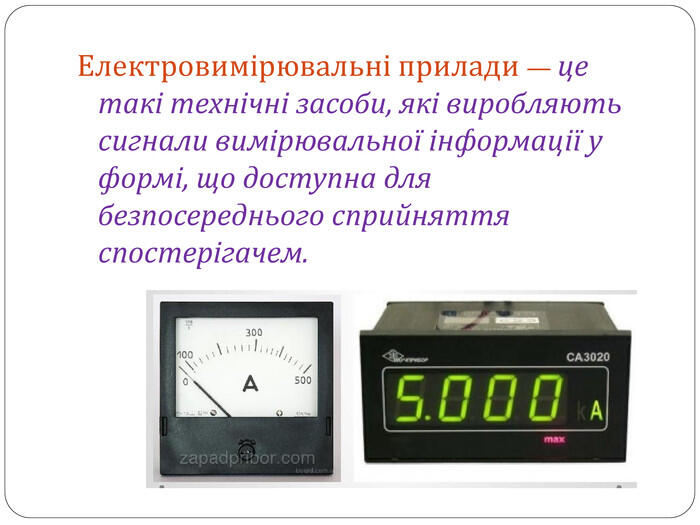

Електровимірювальні прилади — це такі технічні засоби, які виробляють сигнали вимірювальної інформації у формі, що доступна для безпосереднього сприйняття спостерігачем.

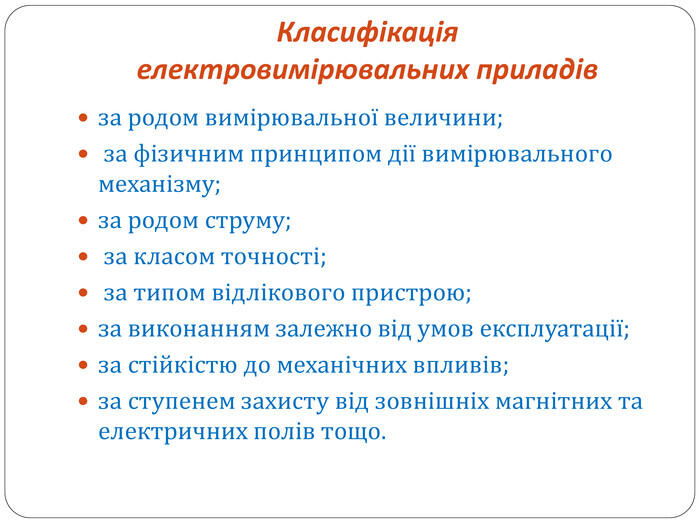

Класифікація електровимірювальних приладів за родом вимірювальної величини; за фізичним принципом дії вимірювального механізму; за родом струму; за класом точності; за типом відлікового пристрою; за виконанням залежно від умов експлуатації; за стійкістю до механічних впливів; за ступенем захисту від зовнішніх магнітних та електричних полів тощо.

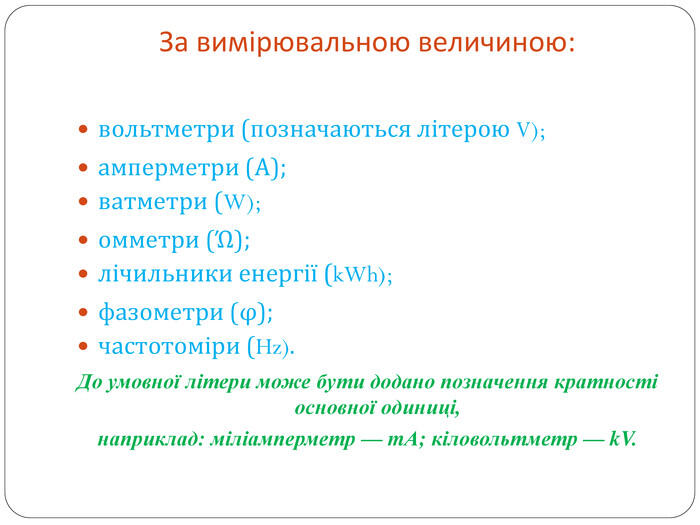

За вимірювальною величиною: вольтметри (позначаються літерою V); амперметри (А); ватметри (W); омметри (Ώ); лічильники енергії (k. Wh); фазометри (φ); частотоміри (Hz). До умовної літери може бути додано позначення кратності основної одиниці, наприклад: міліамперметр — m. А; кіловольтметр — k. V.

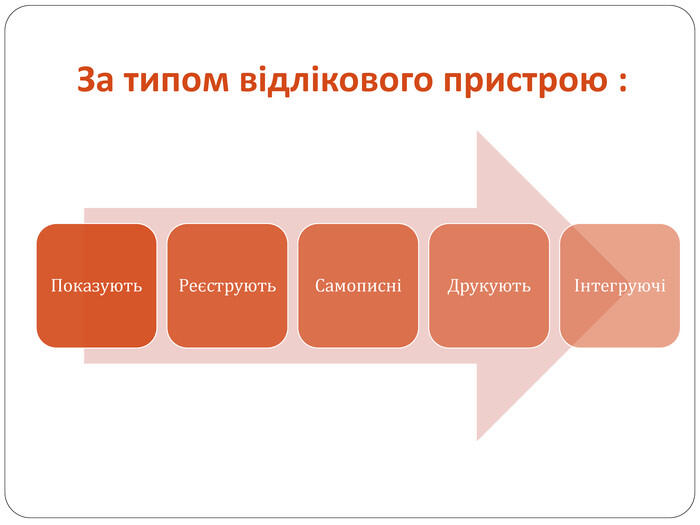

За типом відлікового пристрою :

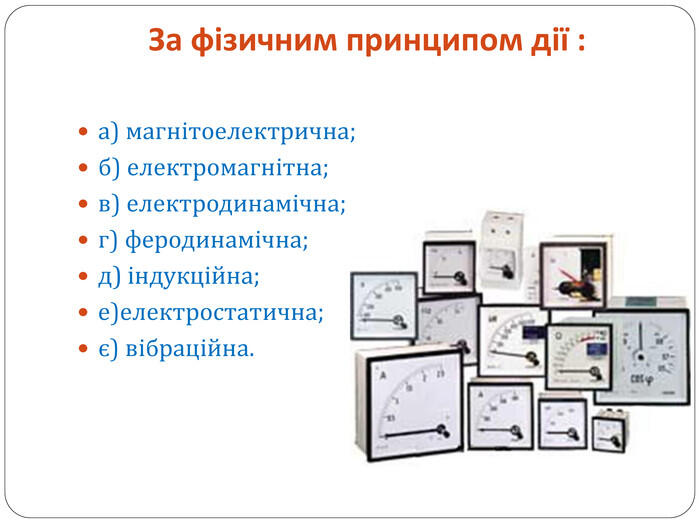

За фізичним принципом дії : а) магнітоелектрична; б) електромагнітна; в) електродинамічна; г) феродинамічна; д) індукційна; е)електростатична; є) вібраційна.

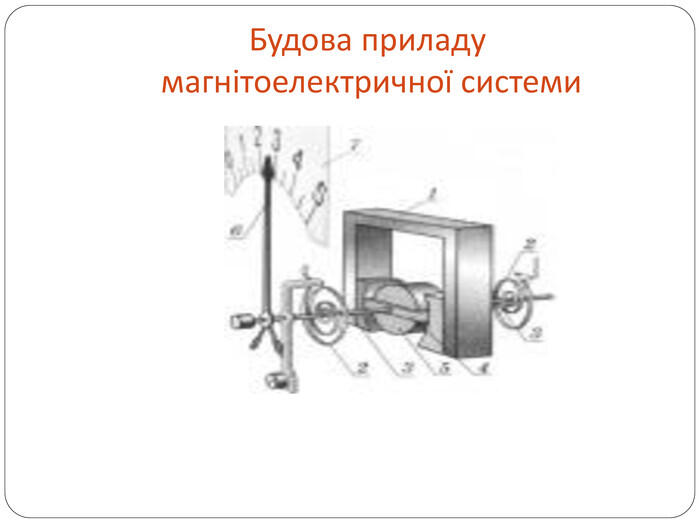

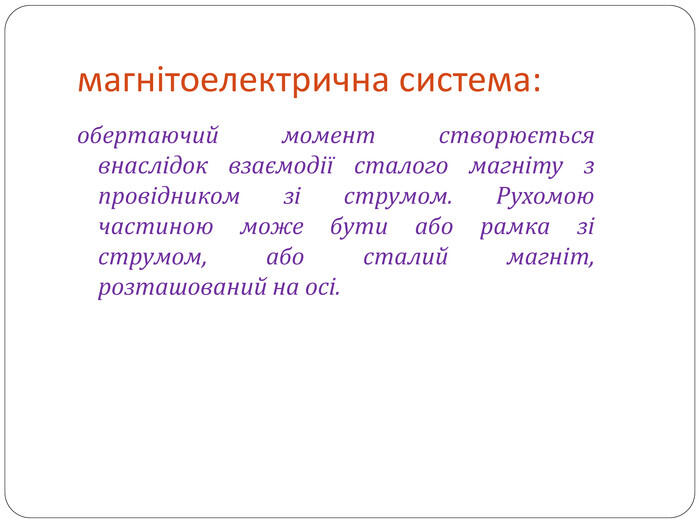

магнітоелектрична система:обертаючий момент створюється внаслідок взаємодії сталого магніту з провідником зі струмом. Рухомою частиною може бути або рамка зі струмом, або сталий магніт, розташований на осі.
