Закон Ома

Характеристики електричного струму

1. Сила струму $I=\frac{q}{t}$вимірюється в$[I]=\frac{Кл}{с}=А$прилад амперметр з'єднують послідовно "+" до "+", "-" до "-" з навантаженням



2. Напруга $U=\frac{A}{q}$​вимірюється в $[U]=\frac{Дж}{Кл}=В$прилад вольтметр з'єднують паралельно "+" до "+", "-" до "-" без навантаженням



Запишіть в зошит

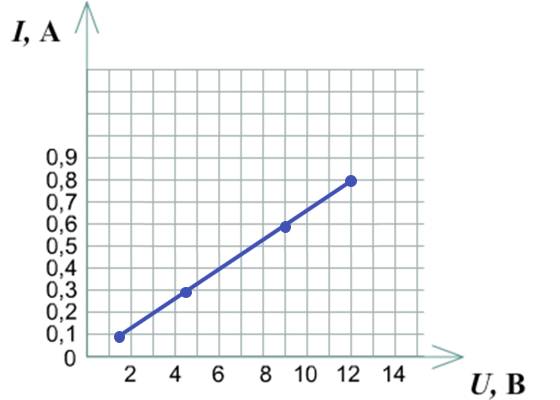

1. Залежність сили струму від напруги

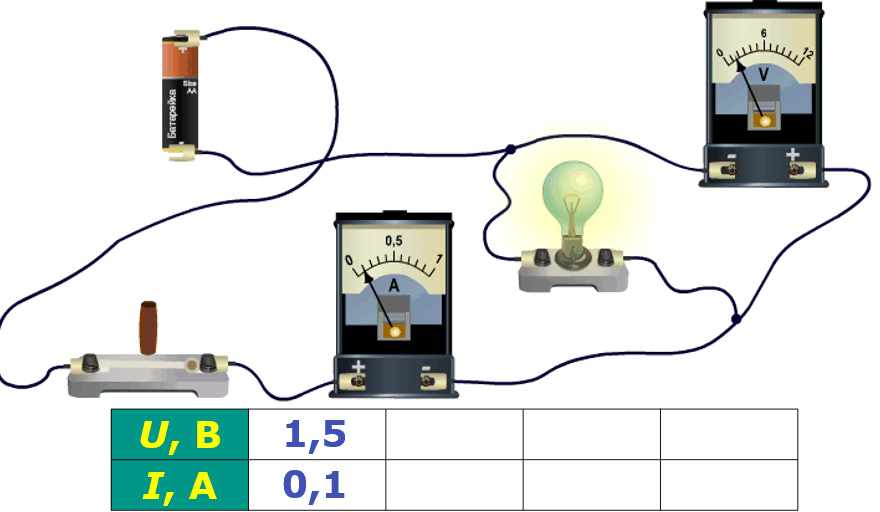

Проведемо дослід

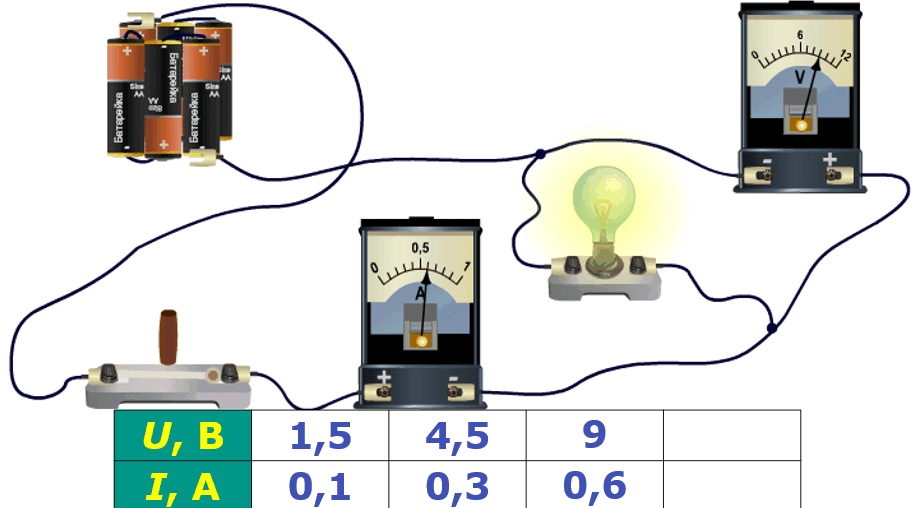

Складемо електричне коло за схемою , споживачем у якому буде лампочка, а джерела струму будемо використовувати різні. Для вимірювання сили струму в провіднику та напруги на його кінцях використаємо амперметр і вольтметр

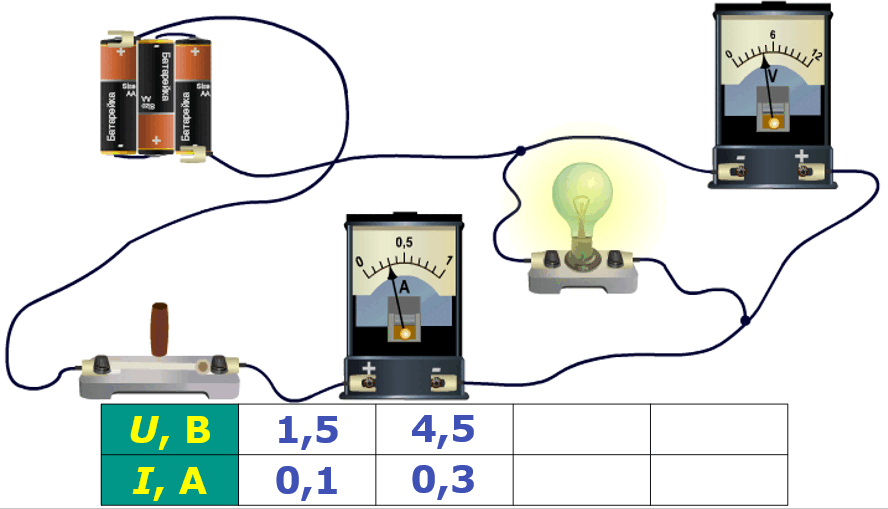

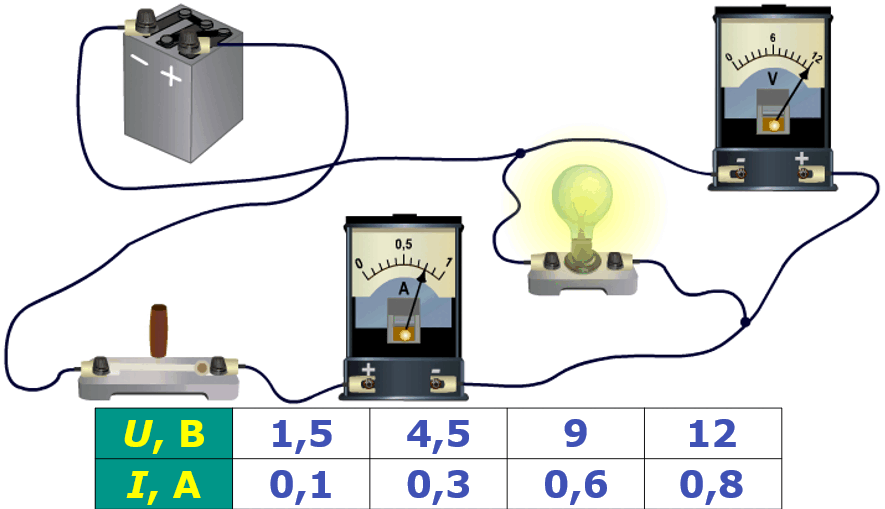

змінемо напругу

Запишіть в зошит

2. Залежність сили струму від провідника

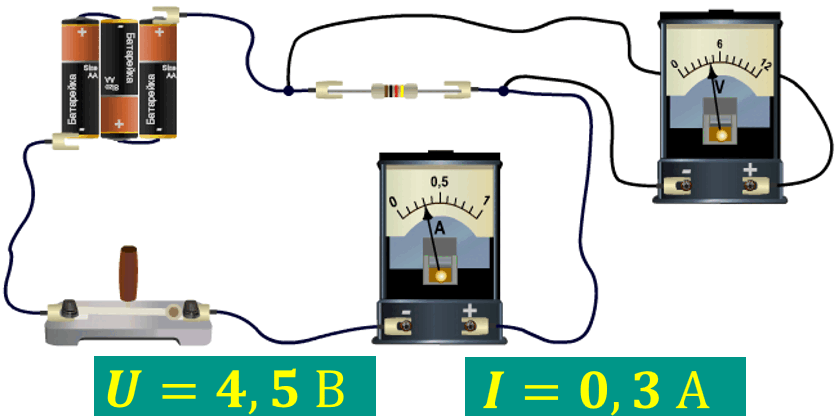

Проведемо дослід 2

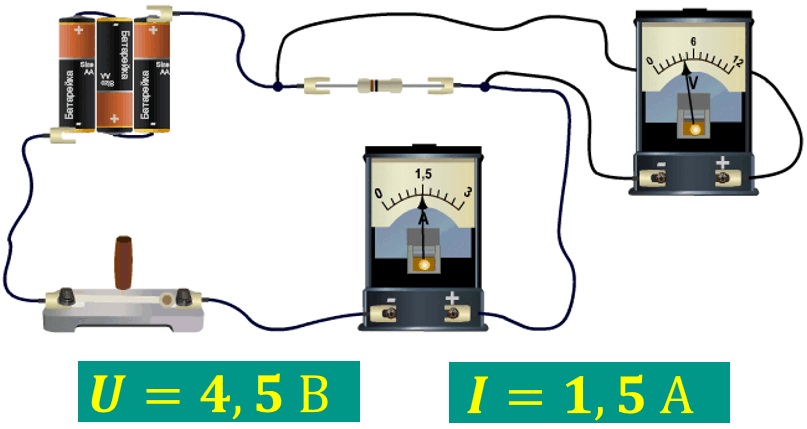

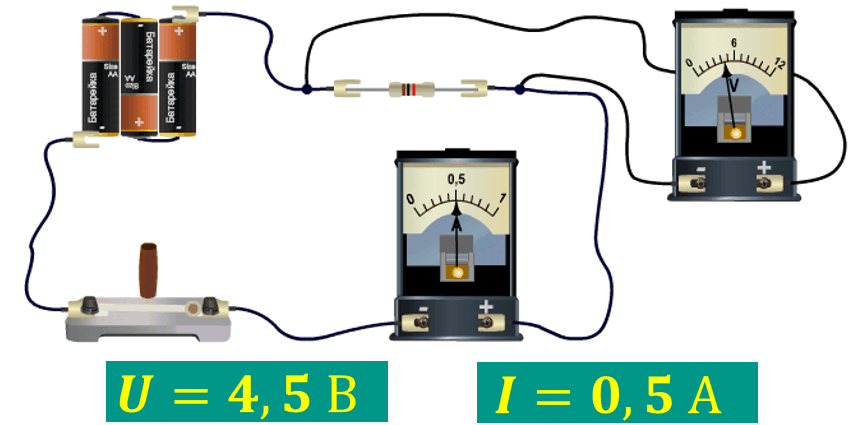

Напруга в колі незмінна. Перевіримо, як буде змінюватися сила струму в колі якщо будемо вмикати різні провідники. Знову складаємо електричне коло за схемою , замкнемо коло і побачимо, що сила струму в колі змінюється:

Запишіть в зошит

3. Електричний опір

Залежність сили струму від властивостей провідника пояснюється тим, що напрямленому руху вільних електронів у металевому провіднику протидіють їхні хаотичні зіткнення з йонами кристалічної решітки, що перебувають у стані теплового руху. Ця протидія призводить до зменшення швидкості напрямленого руху заряджених частинок, тобто до зменшення сили струму в колі.

Запишіть в зошит

4.Закон Ома

У 1826 р. Георг Сімон Ом (1787–1854) — німецький фізик, у 1826 р. експериментально відкрив закон залежності сили струму в провіднику від напруги на його кінцях, від властивостей самого провідника

$I=\frac{U}{R}$, де

$\left\lbrack I\right\rbrack=А=\frac{Кл}{с}$ - сила струму

$\left\lbrack U\right\rbrack=В=\frac{Дж}{Кл}$ - напруга на ділянці кола

$\left\lbrack R\right\rbrack=Ом=\frac{В}{А}$ - опір ділянки кола

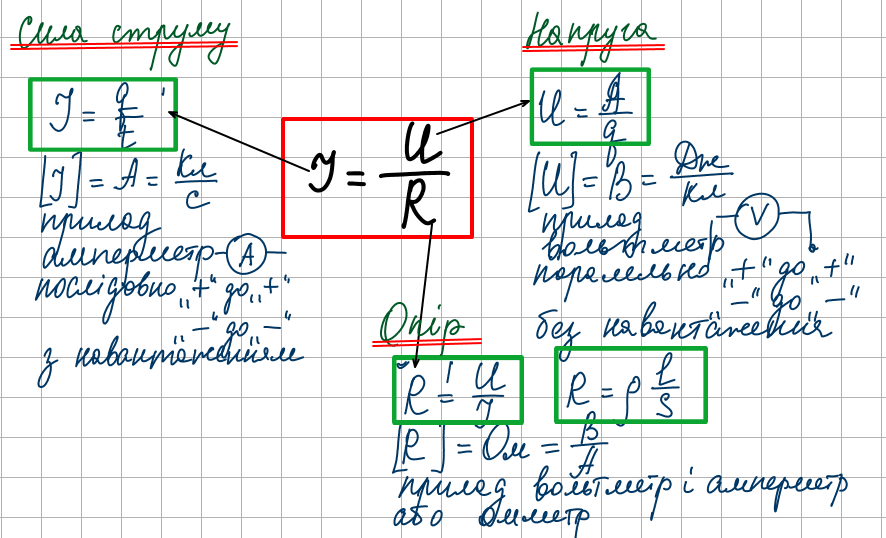

Запишіть пам'ятку в зошит

Задача Обчисліть силу струму, яка протікає в провіднику опором 16 Ом за напруги 4 В на його кінцях.
