Визначення ЕРС і внутрішнього опору джерела струму
06.10.2024
Опис уроку (учням цей опис не показується):
Вміст уроку:
1
2
3
4
5
6
7
8
9
1
ЕКСПЕРИМЕНТАЛЬНА РОБОТА № 3
Тема. Вимірювання ЕРС і внутрішнього опору джерела струму.
Мета: експериментально провести розрахунок ЕРС і внутрішнього опору батареї гальванічних елементів на основі результатів вимірювань сили струму в колі та напруги на зовнішній ділянці кола.
Обладнання: інтерактивна симуляція PhET (джерело струму (батарея гальванічних елементів), вольтметр, амперметр, ключ, реостат, з'єднувальні проводи.).
Хід роботи
Експеримент
Результати вимірювань і обчислень відразу заносьте до таблиць
1. Перейдіть за посиланням:
Лабораторія електрики: Постійний струм

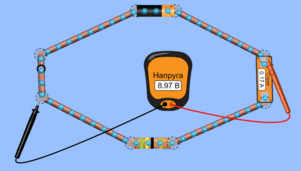

2. Складіть електричне коло за схемою, з’єднавши між собою, такі елементи кола: джерело струму
, амперметр
, резистор
, вимикач
, всі елементи з’єднуємо дротом
.
3. Установіть повзунок реостата в таке положення, щоб опір реостата був максимальним. Для цього в електричному колі натисніть на резистор
, і змініть налаштування за допомогою умовного повзунка
4. Натиснувши кнопку
та за допомогою повзунка встановіть довільний опір джерела струму (опір батарейки)
5. Виміряйте напругу на клемах джерела струму у випадку, коли ключ розімкнено (отримане значення відповідатиме ЕРС джерела струму — ).
6. Замкніть ключ і виміряйте силу струму в колі та напругу на зовнішній ділянці кола.
7. Пересуньте повзунок реостата (тобто змініть опір реостата) і знову виміряйте силу струму І в колі та напругу U на зовнішній ділянці кола.
8. Повторіть дії, описані в п. 7, ще двічі.
2
Опрацювання результатів експерименту
1. Користуючись формулою для обчислення внутрішнього опору, шукаємо усі його значення для кожного досліду та заносимо все в таблицю:
2. Обчислюємо середнє значення внутрішнього опору за формулою:
.png)
3
Заповніть таблицю
№ з/п | , В | , А | , В | , Ом | , Ом |
1 | |||||
2 | |||||
3 |
4
3. Оцінюємо абсолютну похибку вимірювання ЕРС джерела струму.
4. Запишіть результати вимірювання у вигляді (записати тільки цифрами):
5
4. Далі оцінюємо абсолютну та відносну похибки вимірювання внутрішнього опору джерела струму за формулами:
Запишіть відповідь числом без одиниць вимірювання:
5. Запишіть результати вимірювання у вигляді:
6
Аналіз експерименту та його результатів
За результатами експерименту сформулюйте і запишіть висновок, у якому зазначте: 1) які фізичні величини ви вимірювали; значення якої величини було встановлено шляхом прямих вимірювань, а якої — непрямих.
.png)
7
Контрольні запитання
1. Якщо до джерела струму підключити резистор з опором 8 Ом, то в колі виникне струм певної сили. Якщо замінити резистор на інший, з опором 17 Ом, то сила струму стане в два рази меншою, ніж у першому випадку. Визначити внутрішній опір джерела струму (в Ом).
Учень може додатково до відповіді прикріпити файл(-и).
8
2. На скільки ЕРС джерела струму відрізняється від напруги (в В) у зовнішній ділянці замкненого кола, по якому тече струм 2 А, якщо внутрішній опір джерела дорівнює 0,5 Ом?
Учень може додатково до відповіді прикріпити файл(-и).
9
3. До джерела, ЕРС якого , а внутрішній опір - , приєднали два провідники, опір кожного з яких дорівнює внутрішньому опору джерела. Спочатку провідники були з’єднані послідовно, а потім – паралельно. У скільки разів змінилася сила струму в замкненому колі (зменшилась чи збільшилась, і у скільки разів)?
Учень може додатково до відповіді прикріпити файл(-и).
