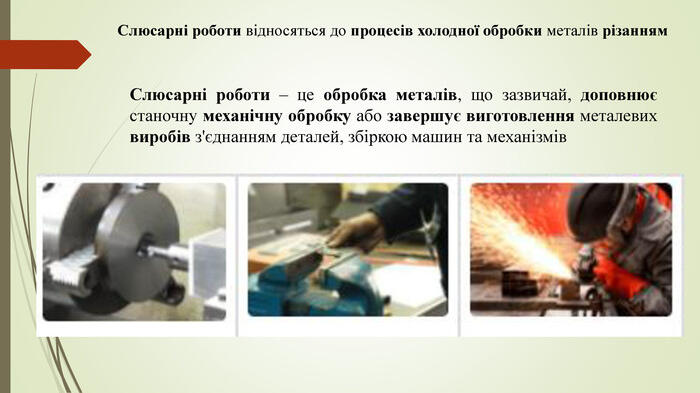

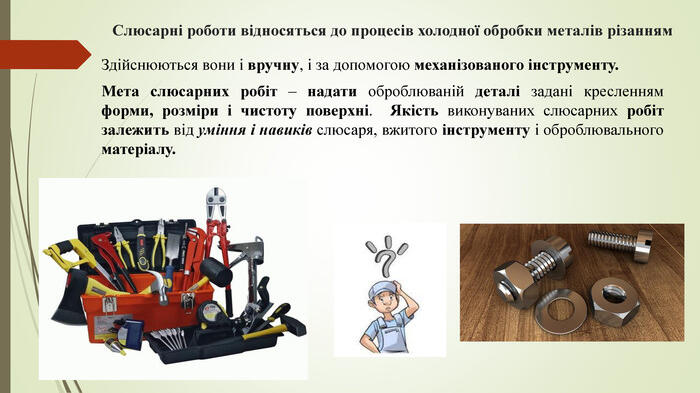

Слюсарні роботи відносяться до процесів холодної обробки металів різанням. Слюсарні роботи – це обробка металів, що зазвичай, доповнює станочну механічну обробку або завершує виготовлення металевих виробів з'єднанням деталей, збіркою машин та механізмів Слюсарні роботи відносяться до процесів холодної обробки металів різанням. Здійснюються вони і вручну, і за допомогою механізованого інструменту. Мета слюсарних робіт – надати оброблюваній деталі задані кресленням форми, розміри і чистоту поверхні. Якість виконуваних слюсарних робіт залежить від уміння і навиків слюсаря, вжитого інструменту і оброблювального матеріалу.

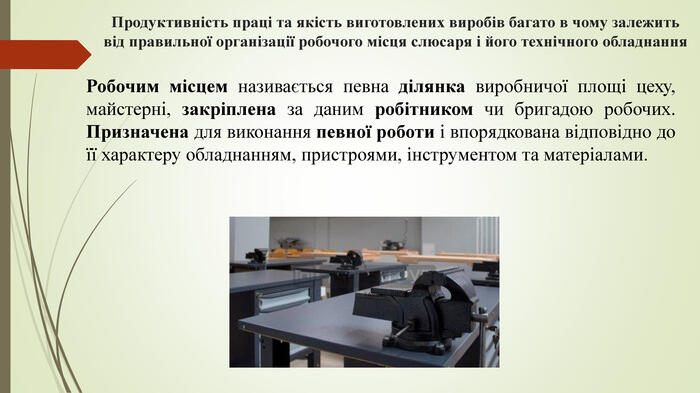

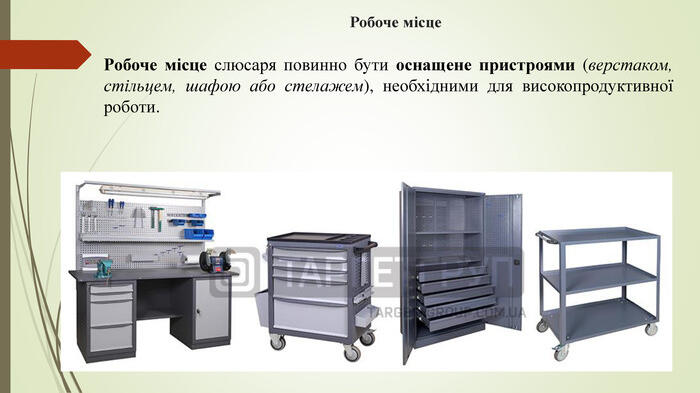

Робоче місце. Робоче місце слюсаря повинно бути оснащене пристроями (верстаком, стільцем, шафою або стелажем), необхідними для високопродуктивної роботи.

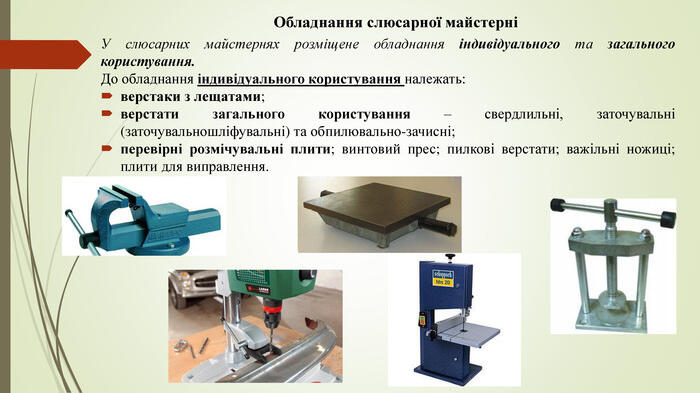

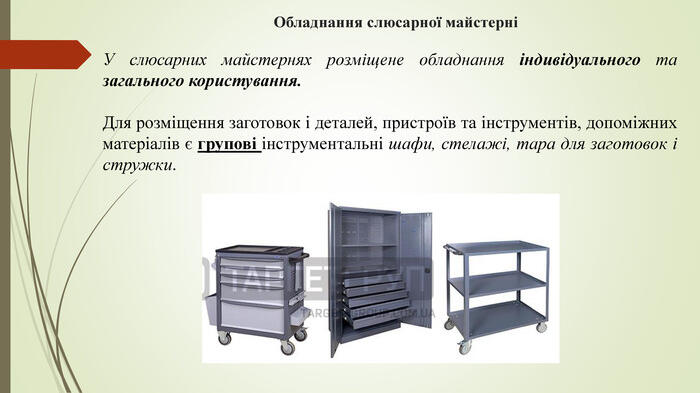

Обладнання слюсарної майстерніУ слюсарних майстернях розміщене обладнання індивідуального та загального користування. Для розміщення заготовок і деталей, пристроїв та інструментів, допоміжних матеріалів є групові інструментальні шафи, стелажі, тара для заготовок і стружки.

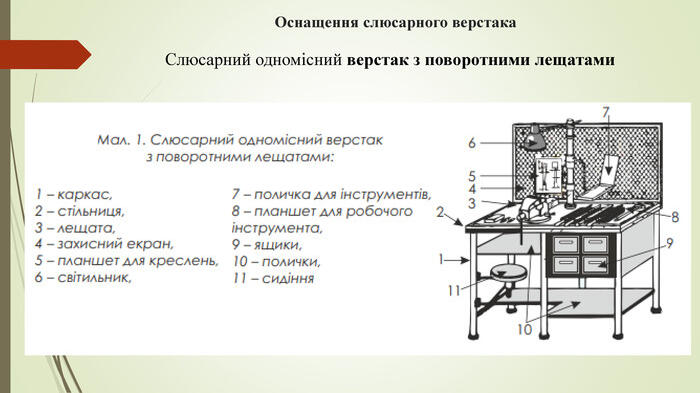

Оснащення слюсарного верстака. Слюсарний одномісний верстак з поворотними лещатами

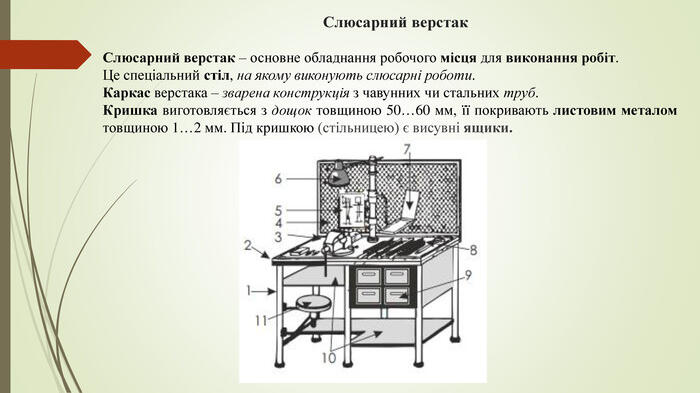

Слюсарний верстак. Слюсарний верстак – основне обладнання робочого місця для виконання робіт. Це спеціальний стіл, на якому виконують слюсарні роботи. Каркас верстака – зварена конструкція з чавунних чи стальних труб. Кришка виготовляється з дощок товщиною 50…60 мм, її покривають листовим металом товщиною 1…2 мм. Під кришкою (стільницею) є висувні ящики.

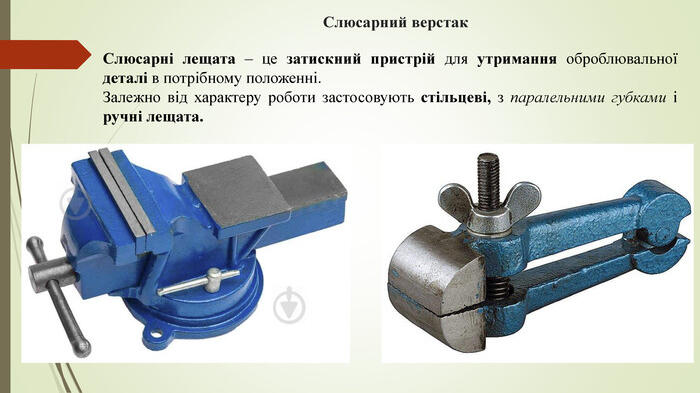

Слюсарний верстак. Слюсарні лещата – це затискний пристрій для утримання оброблювальної деталі в потрібному положенні. Залежно від характеру роботи застосовують стільцеві, з паралельними губками і ручні лещата.

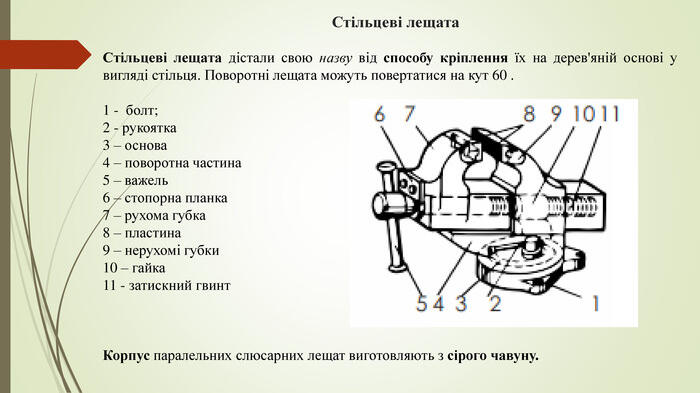

Стільцеві лещата. Стільцеві лещата дістали свою назву від способу кріплення їх на дерев'яній основі у вигляді стільця. Поворотні лещата можуть повертатися на кут 60 . 1 - болт;2 - рукоятка3 – основа4 – поворотна частина5 – важель6 – стопорна планка7 – рухома губка8 – пластина9 – нерухомі губки10 – гайка11 - затискний гвинт. Корпус паралельних слюсарних лещат виготовляють з сірого чавуну.

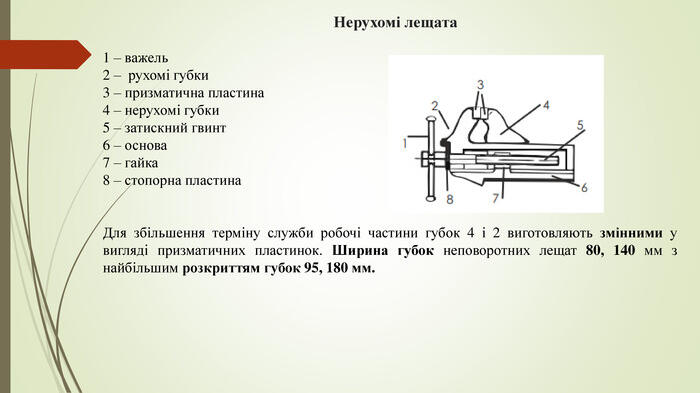

Нерухомі лещата1 – важель2 – рухомі губки3 – призматична пластина4 – нерухомі губки5 – затискний гвинт6 – основа7 – гайка8 – стопорна пластина. Для збільшення терміну служби робочі частини губок 4 і 2 виготовляють змінними у вигляді призматичних пластинок. Ширина губок неповоротних лещат 80, 140 мм з найбільшим розкриттям губок 95, 180 мм.

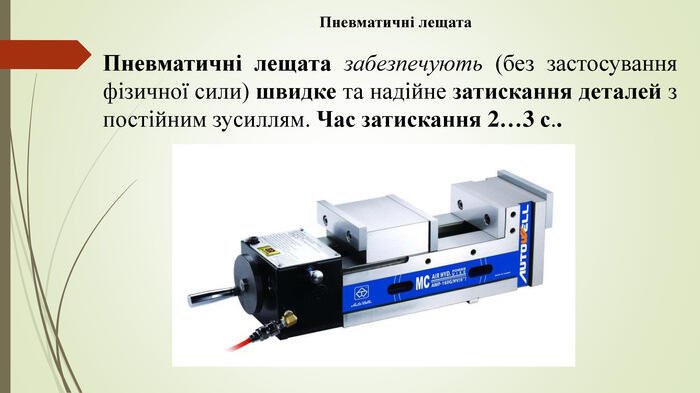

Пневматичні лещата. Пневматичні лещата забезпечують (без застосування фізичної сили) швидке та надійне затискання деталей з постійним зусиллям. Час затискання 2…3 с..

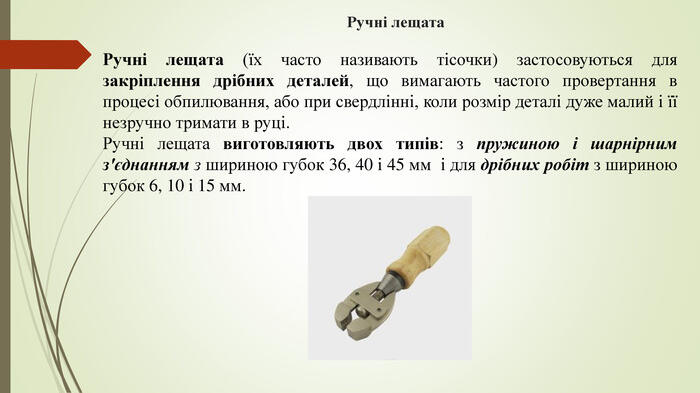

Ручні лещата. Ручні лещата (їх часто називають тісочки) застосовуються для закріплення дрібних деталей, що вимагають частого провертання в процесі обпилювання, або при свердлінні, коли розмір деталі дуже малий і її незручно тримати в руці. Ручні лещата виготовляють двох типів: з пружиною і шарнірним з'єднанням з шириною губок 36, 40 і 45 мм і для дрібних робіт з шириною губок 6, 10 і 15 мм. Ручний інструмент. Типовий набор ручного інструменту Технологія слюсарної обробки містить ряд операцій, в які входять: розмітка, вирубування, правка і згинання металів, різання металів, обпилювання, свердління, зенкування і розгортання отворів, нарізування різьби, клепка, шабрування, притирання і довед
