Навчальна мета: Допомогти учням засвоїти пристрої комп'ютера, поняття базова конфігурація ПК, дати основні поняття з архітектури ПК, необхідні для роботи на комп'ютері.

Розвивальна мета: Розвиток пізнавальних інтересів, навиків роботи з мишею і клавіатурою, самоконтролю, уміння конспектувати.

Виховна мета: Виховання інформаційної культури учнів, що вчаться, уважності, акуратності, дисциплінованості, посидючості.

Тип уроку: Урок засвоєння нових знань.

Блок живлення комп'ютера (БП) – це електронний пристрій, що формує напругу, необхідну певному компоненту ПК з напруги електричної мережі. На території Росії блок живлення перетворює змінний струм від електромережі 220В та частотою 50Гц у кілька низьких значень постійного струму: 3,3В; 5В; 12В і т.д.

Блок живлення для комп'ютера

Основний параметр блоку живлення – потужність, яка обчислюється у ватах (Вт). Чим потужніший комп'ютер, тим потужніший блок живлення потрібен. Зазвичай це 300-500 Вт у бюджетних та офісних комп'ютерах та 600 Вт і більше у потужних станціях та ігрових ПК. Все більш вимогливі до потужності БП відеокарти топ-класу, яким потрібна потужність більш ніж кіловат.

Блок живлення – це своєрідний енергетичний центр будь-якого комп'ютера. Саме він забезпечує електрикою всі компоненти комп'ютера, і дозволяє ПК працювати. З електромережі кабель йде в блок живлення, а вже він розподілять необхідну напругу по всьому комп'ютеру.

З БП виходять кабелі до материнської плати, відеокарти, жорсткого диска, приводу, кулерів та вентиляторів, до інших пристроїв. Якісні та дорогі блоки стійкі до перепадів напруги в електричній мережі. Це дозволяє запобігти виходу з ладу як самого блоку живлення, так і всіх комплектуючих комп'ютера.

Що ж потрібно для стабільної безперебійної роботи комп'ютера?

Могутній процесор, сучасна відеокарта, гарна материнська плата. Але багато хто забуває додати в цей перелік надійний блок живлення, який, як центр електроживлення всіх інших комплектуючих комп'ютера. Він повинен справлятися з завданнями на 100%. В іншому випадку про стабільну та безвідмовну роботу комп'ютера, не може бути й мови.

Чим небезпечна нестача потужності в ПК?

Якщо для всіх елементів комп'ютера недостатньо потужності встановленого блока живлення, то це обернеться як невеликими неполадками, так і повною неможливістю включити ПК.

Ось основні небезпеки слабкого БП:

Є можливість виходу з ладу або часткового пошкодження жорсткого диска. Це пов'язано з тим, що в жорсткому диску через нестачу потужності головки, що зчитують, не зможуть нормально функціонувати і ковзати по поверхні диска і почнуть дряпати її. При цьому можуть чути характерні звуки.
Можливі проблеми з відеокартою (до зникнення зображення на моніторі). Особливо це проявляється в сучасних комп'ютерних іграх.
Знімні жорсткі диски та флеш накопичувачі, що підключаються до USB-портів, а також інші пристрої без додаткового живлення можуть не визначатися операційною системою або відключатися в процесі роботи.
У моменти найбільшого споживання енергії комп'ютер може вимикатися або перезавантажуватися.

Як позбутися цього? Дуже просто - встановити потужніший і надійніший блок живлення.

Увага!!! Зазначені вище проблеми можуть виявлятися не тільки через неякісне БП, а бути наслідком несправності інших комплектуючих ПК. Для визначення точної причини краще звернутися до нашого ремонту комп'ютерів в місті Москва.

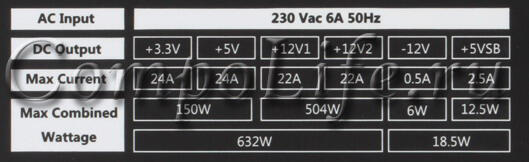

Характеристики блоку живлення

Характеристики блоку живлення

Чим якісний та надійний блок живлення відрізняється від дешевого?

1. Хороший, якісний та дорогий забезпечує захист від непередбачених стрибків напруги в електромережі. У разі, якщо вийде з ладу сам, він повинен "ціною свого життя" захистити інші пристрої комп'ютера.

2. Блок живлення повинен забезпечити користувача ПК сучасною та зручною в усіх відношеннях системою кабелів. Зручно, коли є можливість від'єднати від блоку кожен кабель живлення, звільнивши тим самим велику кількість простору всередині корпусу для вентиляції та охолодження системного блоку.

3. БП повинен мати хорошу систему охолодження, повинен бути захищений від перегріву та не видавати сильного шуму від свого вентилятора.

Модульні кабелі та роз'єми

Одна з тенденцій розвитку сучасних БП – це збільшення зручності використання кабелів. Основна мета - це прибрати з корпусу комп'ютера той вузол дротів та кабелів, який зараз можна побачити майже у будь-якому персональному комп'ютері.

У дешевих блоках живлення всі кабелі нерозривно підключені. Це призводить до того, що всі кабелі, що не використовуються для живлення пристроїв, у будь-якому випадку знаходяться всередині системного блоку. Це у свою чергу погіршує циркуляцію повітря та робить вкрай незручним процес ремонту та модернізації ПК .

Модульні кабелі та роз'єми

Набагато зручніше, коли всі зайві та незадіяні кабелі можна вимкнути. Коли вони будуть потрібні, можуть бути швидко підключені через роз'єми. Це не тільки значно покращує охолодження всередині корпусу, але й робить зовнішній вигляд вмісту системного блоку приємним на вигляд, якщо корпус має вікно.

Блок живлення рекомендується вибирати та купувати після того, як точно розраховано енергоспоживання всього ПК . Це можна зробити, склавши енергоспоживання всіх компонентів. Після цього треба додати ще приблизно 30% як запас міцності. Якщо у майбутньому планується встановлення ще будь-яких компонентів, треба ще збільшити запас.

Чи сумніваєтеся в тому, яка потужність блоку живлення необхідна? Не знаєте, кому з виробників довіряти? Зателефонуйте до центру комп'ютерної допомоги Compolife.ru та наші фахівці обов'язково допоможуть вам зробити правильний вибір. Крім цього, у нас ви можете замовити встановлення нового блока живлення у системний блок.

Детальніше про роз'ємах

Стандартний блок живлення має всього 5 проводів з різними характеристиками. Детальніше про кожен:

20/24-х контактний провід необхідний для живлення самої материнської плати. Його можна відрізнити по характерному розміру - це найбільший модуль з усіх, які йдуть від БП;
4/8-ми контактний модуль використовується для підключення до окремого харчування кулера з процесором;
6/8-ми контактний модуль для живлення відеокарти;
Провід для живлення жорстких дисків SATA найтонший з усіх, як правило, має відмінну від інших кабелів забарвлення;
Додатковий провід для підживлення стандарту «Molex». Необхідний для підключення старих жорстких дисків;
Роз'єм для харчування дисковода. Є моделі блоків живлення, де такого кабелю немає.

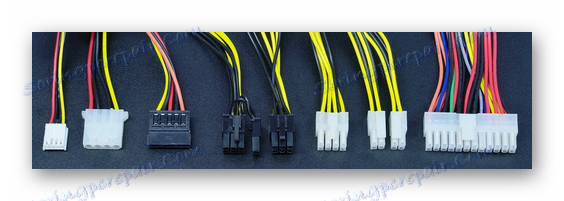

Кабелі блоку живлення

Для нормальної роботи комп'ютера необхідно підключити як мінімум перші три кабелю.

Якщо ви ще не придбали блок живлення, то вам необхідно переконатися в тому, що він максимально відповідає вашій системі. Для цього порівняйте потужності блоку живлення і споживання енергії вашим комп'ютером (в першу чергу, процесором і відеокартою). Ще доведеться підшукати блок живлення під форм-фактор вашої материнки.

Етап 1: монтаж блоку живлення

Спочатку вам необхідно просто закріпити блок живлення на внутрішній поверхні корпусу комп'ютера. Для цього використовуються спеціальні шурупи. Покрокова інструкція виглядає так:

Для початку від'єднайте комп'ютер від мережі, зніміть бічну кришку, зробіть очищення від пилу (якщо потрібно) і демонтуйте старий блок живлення. Якщо ви тільки купили корпус і встановили в нього материнку з необхідними елементами, то пропустіть цей крок.
Практично на всіх корпусах є спеціальні місця для блоку живлення. Встановіть туди ваш БП. Обов'язково зверніть увагу на те, щоб вентилятор з блоку живлення знаходився навпроти спеціального отвору в корпусі комп'ютера.

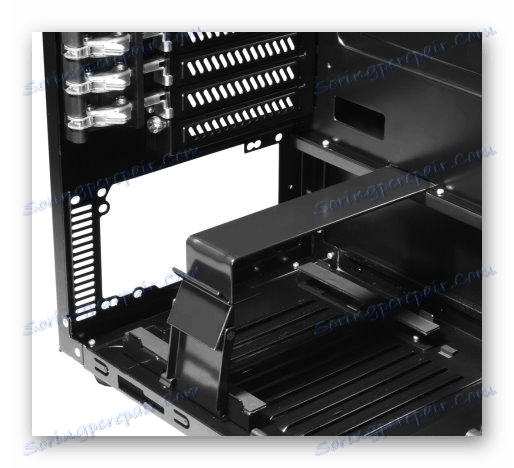

Місце для кріплення блоку живлення

Постарайтеся зафіксувати БП так, щоб він не вивалився з системника, поки ви будете закріплювати його шурупами. Якщо зафіксувати його в більш-менш стійкою позиції не виходить, то притримуйте руками.
Закрутіть шурупи на БП з тильного боку системника, щоб він був добре зафіксований.
Якщо зовні є отвори для шурупів, то їх теж необхідно закрутити.

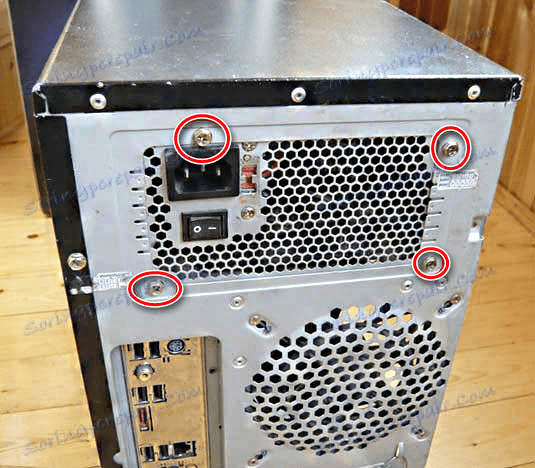

закручування шурупів

Етап 2: підключення

Коли блок живлення закріплений можна приступати до приєднанню проводів до основних комплектуючих комп'ютера. Черговість підключення виглядає так:

Спочатку підключається найбільший кабель на 20-24 контактів. Знайдіть найбільший роз'єм (найчастіше він білого кольору) на материнській платі для підключення даного проводу. Якщо кількість контактів підходить, то він буде встановлений без особливих проблем.

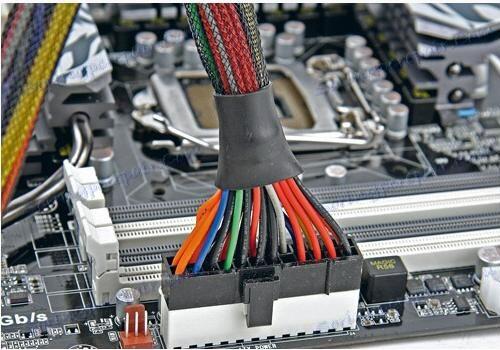

підключення харчування

Тепер підключайте провід для живлення центрального процесора. Він має 4 або 8 контактів (залежить від моделі блоку живлення). Дуже схожий з кабелем для підключення до відеокарти, тому щоб не помилитися бажано вивчити документацію до материнке і БП. Роз'єм для підключення розташований або біля найбільшого роз'єму для харчування, або поруч з процесорним сокетом.

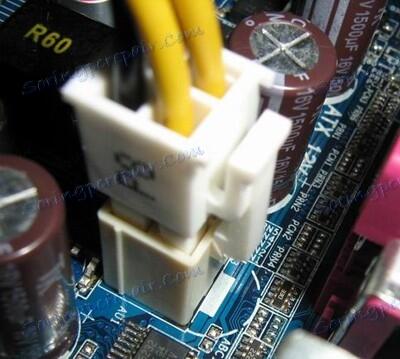

підключення ЦП

За аналогією з 2-м кроком слід під'єднувати до відеокарти.
Щоб комп'ютер при включенні починав завантажувати операційну систему необхідно підключити до БП і жорсткі диски за допомогою SATA-кабелю. Він має червоний колір (штекери чорні) і сильно відрізняється від інших кабелів. Роз'єм, куди потрібно вставити цей кабель, знаходиться на жорсткому диску, в нижній частині. Старі жорсткі диски харчуються від Molex-кабелів.

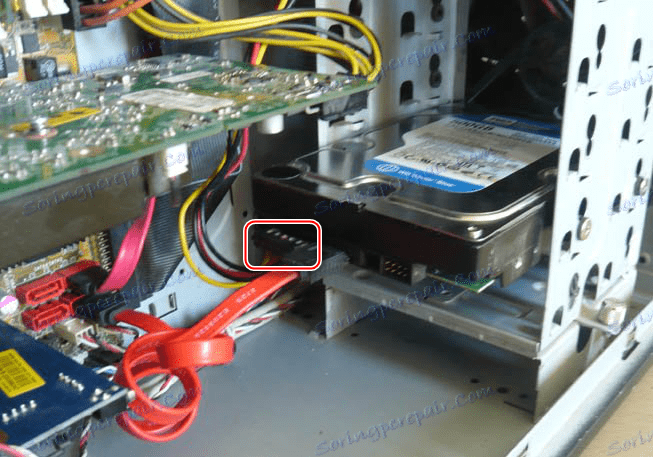

Роз'єм для харчування

Якщо є необхідність, то також можна живити і дисковод, підключивши до нього потрібний кабель (кабелі). Після підключення всіх проводів спробуйте включити комп'ютер за допомогою кнопки на передній панелі. Якщо тільки збираєте ПК, то перед цим не забудьте під'єднати саму передню панель.
