Відеокарта та її характеристики

Тема: «Відео адаптер та його характеристика»

Мета:

- Розглянути поняття інтегрованих відео

- Вивчити особливості конструкції роз’ємів для відеокарт

- Опанувати основні характеристики відео карт

- Виховати інформаційно-освічену особу, цікавість до обраної професії, дисципліну та уважність

Відеокарта(Графічний прискорювач, графічна плата, відеоадаптер) - пристрій, що перетворює графічний образ, що зберігається в пам'яті

комп'ютера форму придатну для виведення на екран монітора. Іншими

словами, вона виводить зображення на екран вашого монітора. І чим краще відеокарта - тим швидше і якісніше буде це зображення.

Види відеокарт:

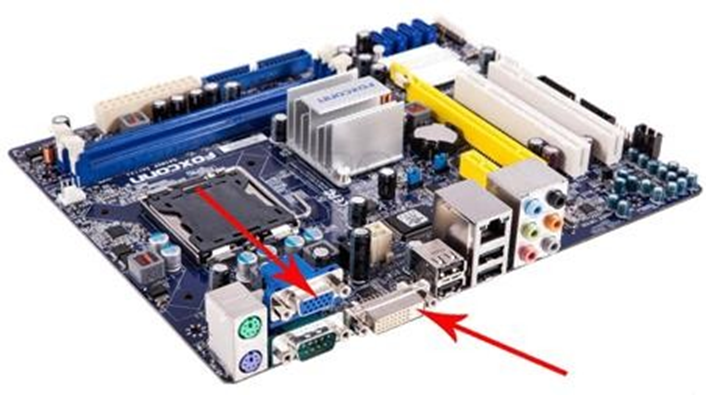

інтегровані - вбудовані в системну плату, малопродуктивні, працюють за рахунок ОЗУ і ЦПУ

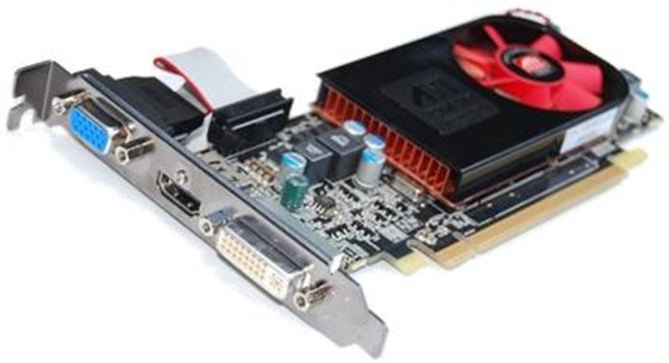

дискретні- окремий пристрій, вставлене в слот розширення на системній платі

пристрій відеокарти

• Графічний процесор - розрахунок даних до вихідного розміру, що розвантажує ЦПУ, обробляє команди тривимірної графіки.

• Відеоконтроллер - забезпечує утворення зображення в відео пам'яті, управляє роботою дисплея

• Відео пам'ять - буфер для зберігання зображень, що генеруються і змінюваних графічним процесором, що виводяться на монітор

• ЦАП (цифро-аналоговий перетворювач) - перетворює зображення, що формується видео контроллером

• Відео-ПЗУ - зберігає відео-BIOS, системні дані до яких звертається відеодрайвер в процесі роботи

• Система охолодження - зберігає температурний режим відеокарти в допустимих межах

характеристики відеокарти

• Виробник і модель графічного процесора,

• Виробник відеокарт

• Тип графічної пам'яті

• Обсяг і частота відео пам'яті

• Розрядність шини пам'яті

• інтерфейс

Виробник графічного процесора

• NVIDIA - основні моделі відеокарт GeForce

• AMD - основні моделі відеокарт Radeon

Виробник відеокарт -сьогодні на ринку великий перелік виробників, наприклад:

• Asus

• Gigabyte

• MSI

• Sapphire

Тип графічної пам'яті - визначає тактову частоту функціонування, пропускну здатність і продуктивність роботи, наприклад:

GDDR2, GDDR3, GDDR4, GDDR5

Обсяг і частота відео пам'яті

обсяг відеопам'яті, Вимірюється в байтах (Гб) - обсяг власної оперативної пам'яті відеокарти. Більший обсяг далеко не завжди означає більшу продуктивність.

Сьогодні 1,2,4,8,12 Гб

Внутрішня частота - частота передачі даних між компонентами відеокарти (наприклад, з графічної пам'ятідо графічного процесора).

зовнішня частота- частота обміну даними з іншими частинами комп'ютера Вимірюється в МГц. Сьогодні 500 - 12000 МГц.

Розрядність шини пам'яті -кількість біт інформації, переданої за такт. Вимірюється в бітах.

Від неї залежитьпропускна здатність відеокарти і швидкість її роботи.

Чим ширше шина відеокарти - тим більша кількість цифрових даних здатна вона прийняти і передати за одиницю часу.

Сьогодні 64, 128, 256 і більше біт.

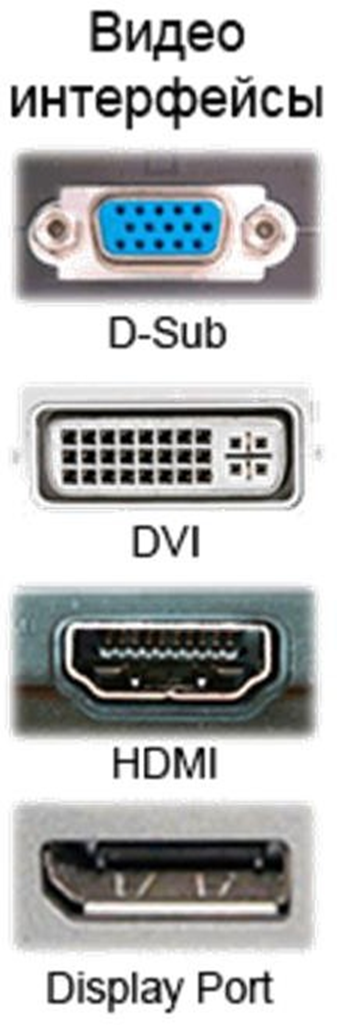

Інтерфейс виведення -апаратний елемент, через який сигнал надходить на вихідний пристрій (монітор, проектор тощо). Сьогодні найбільш поширені цифровий:

• DVI,

• HDMI,

• DisplayPort аналоговий

• D-Sub

інтерфейс підключення - конструктивні особливості елементів карти, через які відеокарта з'єднана з системною платою

• AGP (застаріла) спеціалізована 32-бітнасистемна шина для відеокарти.

• PCI Express - сучасна, яка використовує послідовну передачу даних.

Слот PCI Express

характеристика відеокарти

Відеокарта ASUS AMD Radeon HD5450 [PCI-E 2.1, 1 Гб, 64 біт, GDDR3, HDMI, DVI, D-SUB]

• ASUS - виробник відеокарти

• AMD - виробник графічного процесора

• Radeon HD5450 -модель

• PCI-E 2.1 - інтерфейс підключення

• 1 Гб - обсяг графічної пам'яті

• 64 біт - розрядність шини пам'яті

• GDDR3 - тип графічної пам'яті

• HDMI, DVI, D-SUB - інтерфейс виведення
