Урок № 4.1.2. Боєприпаси стрілецької зброї

Тема: Боєприпаси стрілецької зброї

Унітарний патрон з металевою гільзою складається з:

1. кулі;

2. порохового заряду;

3. гільзи;

4. капсулі.

При спуску курка голка, складова частина замку, проколювали заряд і коржик ударного складу, відбувалося запалювання та постріл; при цьому шпігель пороховими газами втискався в надріз дула та обтискував кулю, змушував її брати участь у своєму обертанні по нарізу. Після австро-прусської кампанії 1866 році відбувся повсюдний перехід до унітарних патронів і рушниць, які заряджались з казенної частини.

Призначення унітарних металевих патронів складається в досягненні високої скорострільності і усунення прориву порохових газів при пострілі. Металева гільза патрона повинна, розширюючись, щільно прилягати до стін патронника і переднього зрізу затвора, щоб усунути прорив газів через затвор, а після пострілу - прийняти початкові розміри, щоб її вивільнення з дула відбувалося без утруднення.

Ці вимоги виконуються двома способами, чому і металеві патрони поділяються на дві категорії: патрони з суцільнотягненими гільзами, і з складовими.

У цільнотягнутих гільзах бічні стінки і дно складають одне ціле, виходять вони з гуртка листової латуні послідовними витяжками.

Складові гільзи згортаються з тонкої листової латуні в один або кілька оборотів; окреме дно міцно окриляється з бічними

Класифікація патронів, зарядів:

За відповідності калібру:

- каліберного типу - кулі;

- підкаліберного типу - картеч, дріб.

За способом виконання:

- оболочні - мають мідну, мельхіорову, томпакові або біметалічну оболонку, яка містить в собі інші компоненти снаряда;

- безоболочні - з м'якого металу (свинець, рідше олово), з металокераміки.

За способом впливу на ціль:

Звичайні - при ударі утворюють рівний рановий канал

Експансивні - розкриваються, або руйнуються при ударі об перешкоду; мета - максимальна передача тканинам кінетичної енергії.

Спеціальні - призначені для виконання спеціальних завдань: бронебійні, трасуючі, запальні, пристрілювальні і їх комбінації.

Травматичні - з малою проникаючою здатністю, не призначені для заподіяння смерті. Виготовляються з еластичних матеріалів (гума) з порівняно малою питомою вагою.

За призначенням

- бойові

- сигнальні (шумові)

- холості

- навчальні

- спеціальні (будівельні)

По виду зброї:

- гвинтівково-кулеметні (в тому числі великокаліберні)

- проміжні (в тому числі малоімпульсного)

- пістолетні

- рушничні

- револьверні

За типом снаряда:

З звичайною кулею

З кулею підвищеної проникністю

З зменшеною швидкістю кулі

З бронебійною кулею

З трасуючою кулею

З бронебійно-запальною кулею

З бронебійно-запальною трасуючою кулею

З запальною кулею миттєвого дії

З пристрілювально-запальною кулею

З експансивної кулею

З розривною кулею

дробові

З хімічним снарядом ( «газові»)

З травматичним снарядом (гумової, пластиковою кулею або дробом, з сіллю і т. П.)

Агітаційні (споряджені листівками, які висипаються з снаряда після його підриву в повітрі)

Зі спеціальним снарядом (будівельним дюбелем і ін.)

За способом займання:

- центрального займання

- кільцевого (бічного) займання

- шпилькові

- з електричним займанням

За типом метальної заряду:

- порохові

- піро-рідинні

По конструкції гільзи:

- гільза з виступаючою закраїною

- гільза з невиступаючим закраєм, утвореним кільцевою проточкою

- гільза з частково виступаючим закраєм, утвореним кільцевим виступом і проточкою

- гільза без закраїни

- суцільнометалева гільза

- складова гільза

- суцільнотягнені гільза

-комбінована гільза (метало-пластмасова або метало-паперова)

- безгільзові

Мисливські патрони

Мисливські патрони класифікуються, виходячи з конструктивних особливостей боєприпасів. 1. Дробові. Додатково діляться на стандартні, посилені і спортивні. 2. Картечні. 3. Кульові.

Патрони для гладкоствольних рушниць позначаються специфічним калібром, який дорівнює числу куль, відлитих з одного англійського фунта свинцю, які можна закласти в зброю. Таким чином, він є обернено пропорційним числовим значенням. Тобто, найбільший - це 4, потім 8, 10, 12, 16, 20 і так далі.

Патрони до автомата Калашникова (7,62-мм патрон зразка 1943 року)

Характеристики:

Маса патрона - від 8,2 до 20 грам, звичайний патрон - 16-7 грам

Довжина патрона - 55 мм Маса кулі - від 6,6 до 12,6 грам Довжина гільзи - 38,5 мм

Маса порохового заряду - 2,77 грам Початкова швидкість кулі - до 760 м / сек

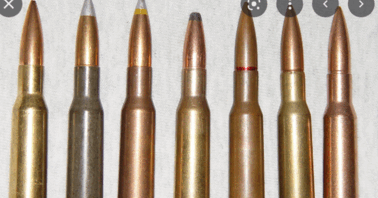

Види патронів:

7,62 ПС - патрон з кулею ПС зі сталевим сердечником. Призначений для ураження живої сили противника. Патрони покривають лаком-герметизатором червоного кольору.

7,62 БЗ - патрон з бронебійно-запальною кулею. Призначений для ураження живих цілей в засобах індивідуального бронезахисту й не броньованої техніки. Вершинка кулі пофарбована в чорний колір з червоним паском.

7,62 З - патрон із запальною кулею. Патрон призначений для займання горючих рідин в сталевих баках зі стінками товщиною до 3 мм, а також легко засвічуються матеріалів (суха трава, солома та ін). Вершина кулі пофарбована в червоний колір

7,62 Т-45М - патрон з трасуючою кулею. Призначений для коригування вогню в процесі стрільби. Вершина кулі пофарбована в зелений колір.

7,62 - навчальний патрон із звичайною кулею ПС зі сталевим сердечником. Патрон призначений для навчальних стрільб, дешевий у виробництві.

7,62 - холостий патрон. Немає кулі, верхня частина гільзи патрона обтиснута «зіркою».

Патрони до пістолета Макарова (9-мм патрон зразка 1945 року)

Характеристики:

Маса патрона - 10 грам Довжина патрона - 25 мм

Маса кулі - від 6,1 грам Довжина гільзи - 18 мм

Маса порохового заряду - 0,25 грам

Початкова швидкість кулі - 315-340 м / сек

Види патронів:

9 П - куля з свинцевим сердечником і латунної гільзою

9 ПСТ - куля зі сталевим сердечником і біметалічною гільзою.

9 ППТ - патрон з трасуючою кулею ППТ.

9 ПБМ - бронебійний патрон, сердечник - зі сталі, оболонка - з алюмінію.

9 ПММ- модернізований патрон. Бронепробивність -3 мм на дистанції 20 м.

9 ПБМ - з напівбочковою кулею, з оголеним сталевим сердечником і з алюмінієвої сорочкою. Бронепробивність - 5 мм на дистанції 10 м.

9 ПЕ - з експансивної кулею зменшеною масою 7,3-7,8 м

СП-7 - з експансивної кулею (з напівбочковою кулею зі свинцевим сердечником в поліетиленовій пробці.

СП-8 - призначений для стрільби при необхідності мінімального руйнування маломіцних перешкод. Середня швидкість кулі зменшена до 255 м / с.

9 УЧ - навчальний патрон з інертним спорядженням.

9 холостий патрон - куля відсутня, краю гільзи запресовані «зірочкою».

Пробивність

Куля зі сталевим сердечником 5,45-мм патрона при стрільбі з АК-74 забезпечує наступну пробивну дію:

- пробиття з імовірністю 50% сталевих листів товщиною:

2 мм на відстані 950 м;

3 мм на відстані 670 м;

5 мм на відстані 350 м.

Пробиття з ймовірністю 80-90% залізної каски на відстані 800 метрів;

Пробиття з ймовірністю 75-100% бронежилета на відстані 550 метрів;

Позначення патронів

В даний час в міжнародній практиці є більш-менш загальноприйнятою номенклатура позначення патронів, розроблена Постійної міжнародною комісією з випробування ручної вогнепальної зброї) (CIP).

Позначення патрона за методикою C.I.P. включає в себе виміряні в мм калібр і довжину гільзи, а також тип закраїни.

Запис 7,62 × 54 мм R позначає патрон калібру 7,62-мм з гільзою довжиною 54 мм з виступаючою закраїною (Rimmed). Запис 6,35 × 15 мм SR позначає патрон калібру 6,35-мм з гільзою довжиною 15 мм з кільцевою проточкою і частково виступає закраєною (Semi Rimmed).

Проте, дані позначення використовуються далеко не завжди. Наприклад, в США, Великобританії та деяких інших країнах калібри патронів вимірюються в дюймах (позначення до сотих часток дюйма - в США, до тисячних - у Великобританії). Десяткова дріб, якою виражено значення калібру, записується без нуля в відсутньої цілої частини і замість коми використовується точка. Так патрон «Кольт» калібру 0,45 дюйма має позначення «.45» і «.450» [2]. У побуті часто вживають вираз «45 калібр», «450 калібр». Довжина гільзи не вказується.

У США вищезгадані патрони калібру 7,62 мм і 6,35 мм позначили б як .30 і .25 ACP відповідно. Сама C.I.P. часто використовує в своїх публікаціях комерційні позначення патронів, наприклад, .505 Mag. Gibbs замість 12,8 × 80 мм. При цьому треба пам'ятати, що не завжди калібри, зазначені в міліметрах, точно переводяться в дюйми і навпаки, виходячи зі співвідношення 1 дюйм = 25,4 мм. Патрони .38, випущені в США, можуть позначатися там як 9-мм патрони, але 0,38 дюйма рівні не 9 мм, а 9,65 мм. У той же час патрони калібру 9 мм позначають іноді як .357, але 9 мм одно не 0,357 дюйма, а 0,354 дюйма. Позначення .357 виробники боєприпасів використовують як індивідуальне позначення для особливо потужного 9 мм патрона.

Прочитати лекцію або зазначений параграф із підручника (параграф № 12) та написати конспект з цієї теми.
Фото конспекта в зошиті додайте в поле нижче
