ЛЕКЦІЯ 1. «ХАРАКТЕРИСТИКА ТА КЛАСИФІКАЦІЯ ПРОЦЕСІВ ХОЛОДНОГО ОБ'ЄМНОГО ШТАМПУВАННЯ»

Холодним об’ємним штампуванням оброблюють кольорові ,легкі та важкі метали та сплави. Цей спосіб штампування застосовують для виготовлення масових виробів невеликих розмірів : заклепок , цвяхів , болтів , гайок.

          Відмінність ХОШ від гарячого об’ємного штампування полягає в тому ,що її виконують при температурі сплаву нижче точки рекристалізації. Розрізнюють декілька видів ХОШ – холодне висаджування , холодне видавлювання та штампування в відкритих штампах.

Формозмінні операції ХОШ.

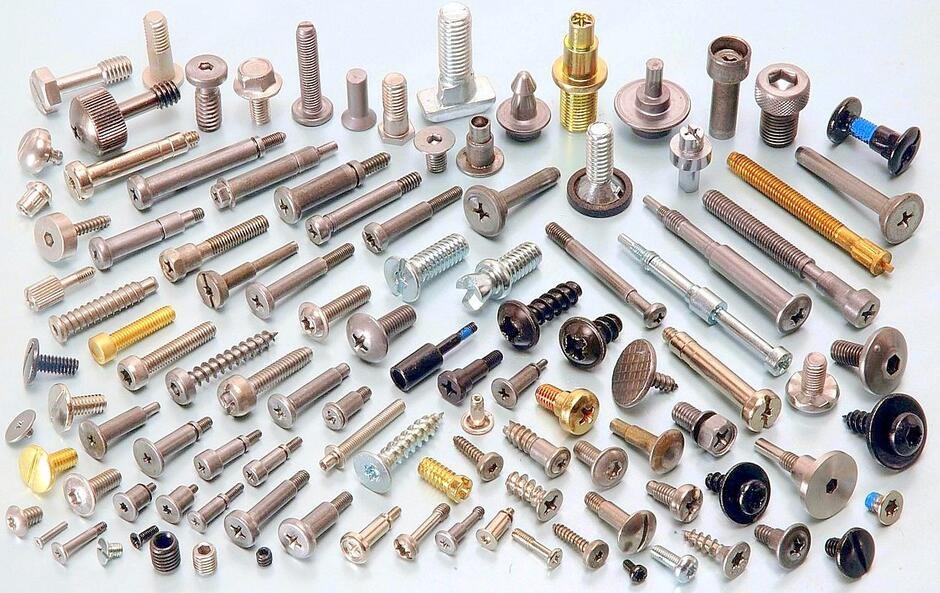

Основними формозмінними операціями  ХОШ є : видавлювання , висадка .                                                                                      Холодне висаджування -  операція  формоутворення стрижневих суцільних, напівпорожнистих і порожнистих виробів шляхом пластичного холодногодеформування металевого дроту.  Здійснюється на холодновисаджувальних  автоматах. Таким способом виготовляють метизні вироби ( болти , гайки ,заклепки, цвяхи,шарики та ролики , підшипникові кільця ). Розміри штампованих деталей відповідають 8-9 квалітетам точності, шорсткість поверхні R_а 2,5-0,63 та не потребують подальшої механічної обробки. Холодному висаджуванню піддають вуглецеву сталь ( 0,45% С), леговану сталь багатьох марок ,дюралюмін ,латунь,красну мідь.

Схема холодного висаджування заклепки :1- матриця ,2- заготовка , 3- пуансон.                                                       Холодне видавлювання здійснюється методом тиску посуті схожим с пресуванням металу: метал під дією високого тиску переходить в пластичний стан і витікає в зазор між матрицею та пуансоном. Відмінність полягає в утворенні трьохвісного нерівномірного стиснення в области деформації, що призводить до підвищення  пластичності обробляємого  матеріалу тадозволяє отримати велику формозміну  заготовки.                             Видавлюванням   отримують вироби типу циліндра ,стакана , гільзи, балону. Обладнанням є кривошипні та гідравлічні преси. Розрізнюють пряме , обратне ,бічне ті комбіноване видавлювання. При прямому видавлюванні (рис а і б) метал витікає через отвір в донній частині матриці 2 в направленні , яке співпадає з направленням руху пуансону 1. Таким чином можливо отримати деталі у вигляді стрижня з потовщенням. Якщо на торці пуансону є стрижень , який перекриває отвір у матриці до початку видавлювання , то метал видавлюється в кільцевий отвір між матрицею та стрижнем. Так отримують порожні деталі.

           При обратному видавлюванні ( рис.в і г) напрямок течії металу протилежний направленню руху пуансону.Метал може витікати або  в кільцевий зазор між матрицею та пуансоном , або в отвір в пуансоні.

          При бічному видавлюванні ( рис.г ) метал витікає в отвір в бічной частині матриці в напрямку не співпадаючому з напрямком руху пуансону. Таким чином отримують деталі типу крестовин ,трійників. Для видалення деталі після   штампування матрицю виконують роз'ємною.                                                 Комбіноване видавлювання (рис. С ) характеризується одночасною течією металу за кількома направленнями і може бути здійснено різною комбінацією розглядаємих схем.

         Така обробка здійснюється декількома операціями , що забезпечує поступову і послідовну зміну форми – від початкової форми заготовки до необхідної форми виробу.  В процесі металообробки відбувається зміцнення матеріалу та зниження його пластичності. Для підвищення пластичності і зменшення опору наступним деформаціям застосовують міжопераційні відпали , особливо в тих випадках , коли здійснюється  велика кількість переходів штампування.

         Деталі , які виготовлені  способом ХОШ , характеризуються високою точністю : порожнистий вироб може мати товщину стінки , яка вимірюється в десятих та сотих долях міліметра. Технічно , застосування цієї технології дозволяє виготовляти деталі особливо складних форм , які неможливо отримати використовуючи інші методи обробки.

Формовка металу без порушення його цілісності дозволяє збільшити коефіцієнт використання матеріалу до 95 % навіть для деталей складної  конфігурації.

Питання для самоперевірки.

1.На якому принципі засновані операції ХОШ ?

2.Назвіть основні операції ХОШ.

3.Які деталі виготовляють ХОШ ?

4.Яка якість у деталей виготовлених ХОШ ?

5.Який процес впливає на зниження пластичності під час металообробки ХОШ ?

6.Назвіть переваги ХОШ.

7.При якій температурі здійснюються процеси ХОШ ?

8.З якою метою застосовують термообробку при ХОШ ? Яку саме ?
