ТХШ.Лекція 2.Тема «Визначення розмірів і форм заготовок для витяжки циліндричних деталей»

1.Прочитайте текст лекції.

2.Відкрийте довідник Романовського на стор.90 та 91,Розгляньте табл.31.

3.Відкрийте задачник Сгібнєва на стор.114 та знайдіть метод визначення розмірів заготовки при витяжці деталей типу порожних тіл оберту. (три пункти).

4.Вірішити задачу № 258, з обов'язковим виконанням ескізу деталі.

Лекція 2.Тема «Визначення розмірів і форм заготовок для витяжки циліндричних  деталей»

Для визначення форми та розмірів заготовки для витяжки циліндричних деталей існують три методи розрахунку :

• Аналітичний ;

• Графічний;

• Графоаналітичний ;

Найбільш універсальним та доступним є аналітичний метод , так як він володіє найбільш високою точністю. Основне правило такого методу – рівність об’ємів заготовки та готової деталі, тому що в процесі деформування об’єм металу залишається постійним.

Методика розрахунку розміру заготовки для витяжки круглої деталі (яка є тілом оберту ) простої форми аналітичним методом.

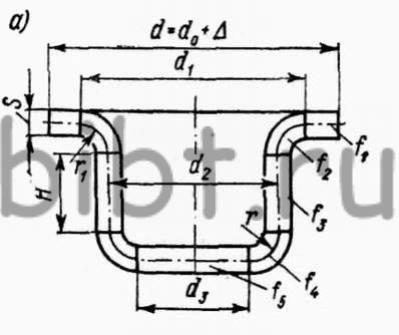

Вихідною заготовкою для витяжки деталі типу порожнистого циліндру з фланцем є коло. Витяжка здійснюється без стоншення стінок . Тому зміненням товщини стінок зневажаємо і визначаємо розмір заготовки за рівністю площі поверхні заготовки  та готової деталі з припуском на обрізку.

_заг  =  ;

Де _заг – діаметр заготовки без урахування стоншення стінок матеріалу ; мм

     - площа поверхні готової деталі ; мм

     - сума площ окремих елементів поверхні деталі , з урахуванням припуску на обрізку ;мм²

     В довіднику Романовського в табл.31 ,стор.92-93 приведені формули для визначення поверхонь простої геометричної форми.

     Замість розрахунку діаметра заготовки шляхом розбивки поверхні деталі на окремі елементи діаметри заготовок для найбільш вживаних форм витягнутих деталей визначається за формулами  в табл.32 ,стор.94-98.
