Лекція 1.Горизонтально-кувальна машина. Технологічна характеристика машини .

Горизонтально-кувальна машина  (ГКМ ) представляє собою кривошипний прес з переміщенням головного та затискного повзунів по горизонтальній площині.

Головними особливостями ГКМ є : наявність роз’єму штампів в двох взаємно перпендикулярних площинах ; переміщення головного висаджувального повзуна по горизонтальній площині , що дозволяє штампувати деталі складної конфігурації та здійснювати місцеву деформацію заготовок великої довжини.

Основні переваги ГКМ :

• Штампування без облою ( за винятком окремих деталей складної конфігурації ) ,що дозволяє не використовувати обрізні преси та штампи ;

• Відсутність штампувальних нахилів , виняток становлять внутрішні порожнини поковок , які утворені пуансонами з невеликими нахилами і при наявності буртів ;

• Можливість призначати менші припуски на механічну обробку та більш жорсткі допуски в порівнянні з молотовими, які забезпечують економію металу;

• Отримання гарної макроструктури з напрямком волокон , які найсприятливіше орієнтовані відносно діючих зусиль при роботі деталі ; при цьому відсутнє переміщення волокон ;

• Можливість широкого застосування робочих вставок найбільш зношуємих частин штампів , що знижує їх вартість ;

• Можливість поєднання в процесах комбінованого штампування з молотом , пресом ,кувальними вальцями ;

• Можливість здійснювати штампування з мірної заготовки та від прутка.

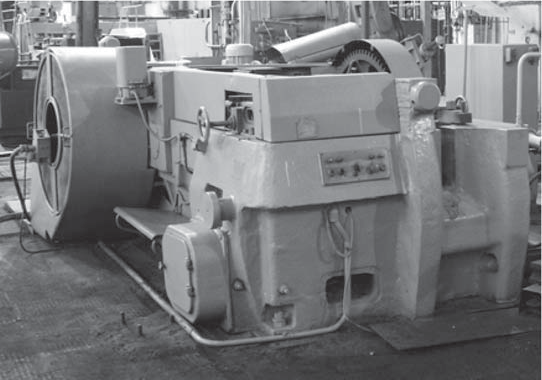

Рис. 1.Загальний вигляд ГКМ з вертикальним розташуванням ручаїв штампу.

     Штампування на ГКМ може бути одно ручаєвим , коли кінцеву формовку здійснюють за один перехід , та багато ручаєвим  , коли поковку виготовляють в двох або більше ручаях.

      При штампуванні від прутка поковки від нього відділяють прошивкою або відрізкою , інколи з попереднім пережимом прутка на дільниці відділення поковки.

      ГКМ виготовляють з вертикальним та горизонтальним розташуванням ручаїв штампу , тобто з вертикальним та горизонтальним роз'ємами матриць.

      Схема машини з вертикальним розташуванням ручаїв приведена на рис.2.Від електродвигуна 1 рух передається текстропній передачі 2 на приводний вал 3 з маховиком 4 та зубчастими колесами 5 і 6. Потім на колінчастий вал 7 і від нього до центрального повзуна 8через шатунний механізм 9. До повзуна 8 кріплять пуансонотримач 10 з пуансонами. Центральний повзун  має хобот і переміщується по направляючим , що забезпечує більшу точність роботи ГКМ.

      Від колінчастого валу паралельно кривошипній передачі розташований кінематичний ланцюг затискного механізму (для затиску заготовки ), яка складається з кулачків 11 та 12 , які посаджені на колінчастому валу 7 ; бічного повзуна 13 з роликами 14 та 15 ; системи ламких важелів 16 з закріпленою віссю 17 і затискного повзуна 18 з гніздом для рухомої матриці 19.

     Закриття матриць здійснюється кулачком 11 , він тисне на ролик 15   і штовхає бічний повзун 13 , який через систему важелів 16 підсуває впритул рухому матрицю 19 до нерухомої матриці 20 і тим самим затискає заготовку. Розкриття матриць здійснюється кулачком 12 , який діє на ролик 14 і переміщує бічний повзун в сторону колінчастого валу.

      В маховик 4 вбудована муфта 22 з пневматичним включенням. Матриці 19 та 20 є двома половинами роз'ємного блоку матриць. Заготовку 21 вводять в машину і притискають до нерухомої матриці 20. Рухома матриця , переміщуючись ,затискує пруток тільки частиною своєї довжини , решту використовують для штампувальних ручаїв. Заготовка виступає із затискної частини матриць на завдану довжину. Пуансон , наближаючись під час роботи  до матриць ,осаджує заготовку і заповнює порожнину ручаю штампу.

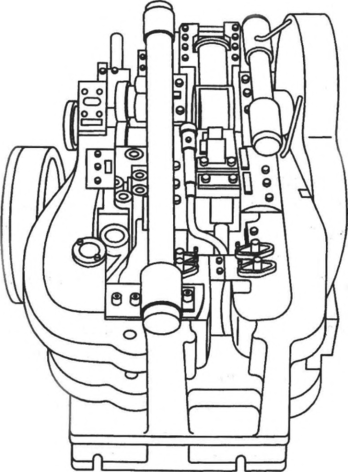

Рис.2 Кінематична схема ГКМ з вертикальним розташуванням ручаїв штампу.

Контрольні    запитання.

1.Чому машину називають горизонтально-кувальна ?

2.Назвіть найважливішу (на вашу думку ) особливість ГКМ.

3.Скільки повзунів має ГКМ ?

4.Назвіть частини штампу ГКМ.
