Створення діаграми. Основні елементи діаграми

Діаграма – засіб наглядного представлення введених на робочому листі цифр, які називаються – даними. Дані можуть знаходитися на одному листі, декількох листах робочої книги і, навіть, в декількох робочих книгах. Діаграма зв’язана з даними, т.б. при зміні даних змінюється відповідно і діаграма.

Стандартні типи діаграм та їх призначення

Гістограми - найбільш розповсюджений тип діаграм. Вони зручні для відображення дискретних даних. Можна застосовувати різну кількість рядів даних (вони виводяться різними кольорами чи заповнюються різними узорами). Шкала значень відображується у вигляді вертикальної вісі. Існує сім підтипів гістограм Exsel, які найбільш розповсюджені.

Лінійна діаграма – це, по суті, гістограма, яка повернута на 900 за часовою стрілкою. Перевага застосування лінійних діаграм полягає у тому, що на них легше розташувати мітки категорій. Лінійна діаграма може складатися з різної кількості наборів даних. Крім того, лінійні діаграми можуть бути представлені у вигляді стопок по направленню зліва направо. Існує шість типів таких діаграм в Exsel.

Стандартна лінійна діаграма - гістограма, яка повернута на 900 за часовою стрілкою.

Графіки – один з самих розповсюджених типів діаграм. Вони дуже часто застосовуються для представлення великої кількості неперервних даних. Наприклад, при відображення об’єму продажів у вигляді графіку гарно видно тенденцію їх змін з часом.

Звичайний графік

Кругова діаграма – її корисно використовувати для відображення пропорції або частини чогось відносно цілого. Кругова діаграма будується тільки для одного ряду даних та ефективна при невеликій кількості даних. У круговій діаграмі можна відділити сектор для зосередження уваги саме на ньому.

Звичайна кругова діаграма

Об’ємна кругова діаграма – звичайна кругова діаграма з ефектом трьохмірного зображення.

Кругова діаграма з вторинною круговою діаграмою або гістограмою – це кругова діаграма, в якій один з секторів сам представлений у вигляді кругової діаграми або гістограми. Підтипи діаграм з вторинною круговою діаграмою та вторинною гістограмою дозволяють відобразити другу діаграму, яка пояснює один з секторів кругової діаграми.

Крапкова діаграма – ще один розповсюджений тип діаграм. Вони відрізняються від інших типів діаграм тим, що по двох осях такої діаграми відкладаються значення. При побудові крапкової діаграми має велике значення порядок даних. Як правило, крапкові діаграми застосовуються у науковій та інженерних областях діяльності. Даний тип діаграми часто використовується щоб показати взаємозв’язок між двома змінними величинами, як правило, фактор часу є несуттєвим.

.

Розглянемо інструкцію, яка допоможе вам відповісти на питання: як побудувати діаграму в excel за даними таблиці. Нам необхідно:

1. Підготовка даних.

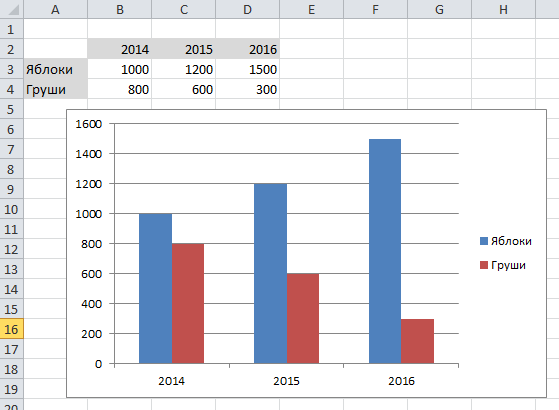

Щоб побудувати діаграму потрібно підготувати дані, оформити їх у вигляді таблиці. Рядки і стовпці необхідно підписати. Виглядати це буде ось так:

2. Виділення даних.

Щоб програма розуміла, з чим їй доведеться працювати, дані виділяються, включаючи назви стовпців і рядків.

3. Створення діаграми.

Заповнивши таблицю, виділяємо її. Заходимо в розділ «Діаграми».

Використовуючи ці кнопки, ви зможете зробити будь-який вид діаграми. Для створення гістограми, теж існує окрема кнопка.

Результатом стає поява діаграми.

Діаграма може розташовуватися в будь-якій частині листа.

4.Настройка діаграми.

Вид діаграми також піддається регулюванню, через вкладку «Конструктор» або «Формат». Тут ви знайдете безліч інструментів, завдяки яким можете її змінювати. Якщо під коригування потрапляють дані, які беруть участь у створенні діаграми, зробіть її виділення і через розділ «Конструктор» клікайте «Вибрати дані».



Далі ви побачите вікно «Вибір джерела даних». Зробивши виділення області, натисніть «Ок».



Зміна вихідних даних змінило і саму діаграму.

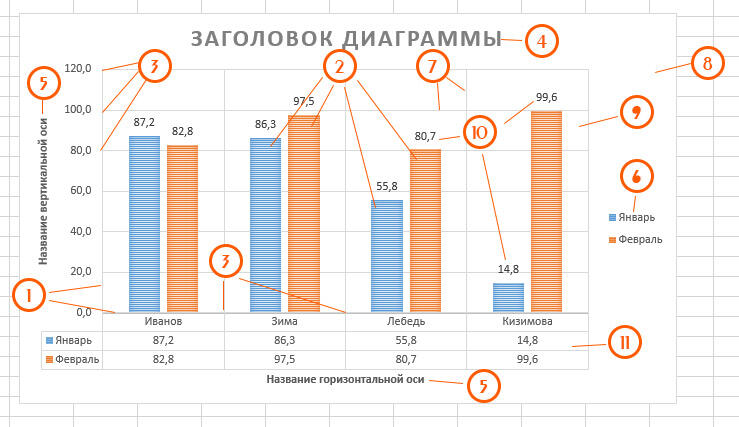

Щоб правильно розуміти подальший текст про діаграми, давайте розберемося з яких частин вона складається:

Горизонтальна і вертикальна осі - лінії, за якими відраховуються координати точок діаграми. Горизонтальна вісь (x) - категорій, вертикальна (y) - значень. На їх перетині знаходиться точка відліку координат;

1. ряди даних - набори даних для кожної категорії, безпосередньо відображені на діаграмі. У прикладі на малюнку вище, два ряди - Січень (синій) і Февраль (червоний);

2. шкала - рівномірно розподілені роздільники на осях, що вказують на значення в точці поділу. Потрібні лише для зручності «глядача»;

3. Тема діаграми;

4. назви осей;

5. легенда - список рядів даних з візуальним покажчиком на його зовнішній вигляд;

6. лінії сітки - лінії, що розділяють діаграму по горизонтальній і вертикальній осях для зручності кінцевого користувача;

7. область діаграми - це вся площину діаграми, на якій розташовані всі її елементи;

8. область графіка- область, на якій розташовується саме графік;

9. підписи даних- значення ряду, записані прямо в області графіка;

10. Таблиця даних- Таблиця з вихідними даними, розташована під горизонтальною віссю.

Пройти тест.

https://naurok.com.ua/test/start/137

Отриману оцінку вписати
