Самоперевірка та екранні повідомлення BIOS

Плата POST - це діагностичний пристрій, що включається в розширювальне гніздо системи й перевіряє роботу системи під час її завантаження. Ці плати можуть бути простими моніторами переривань і каналів прямого доступу до пам'яті або навіть складними повнофункціональними пакетами діагностики ПЗУ BIOS, які реалізують великий обсяг системних тестів.

Тести POST, вбудовані в більшість чипів BIOS, будуть повідомляти про два типи помилок: катастрофічні і некатастрофічні. Якщо програма POST виявляє катастрофічну помилку, вона зупиняє систему. Відображуваний на індикаторі код відповідає несправній функції. Однак, якщо плата POST виявляє некатастрофічну помилку, вона відзначає її й продовжує виконання підпрограми ініціалізації з метою активізації максимального числа додаткових системних ресурсів.

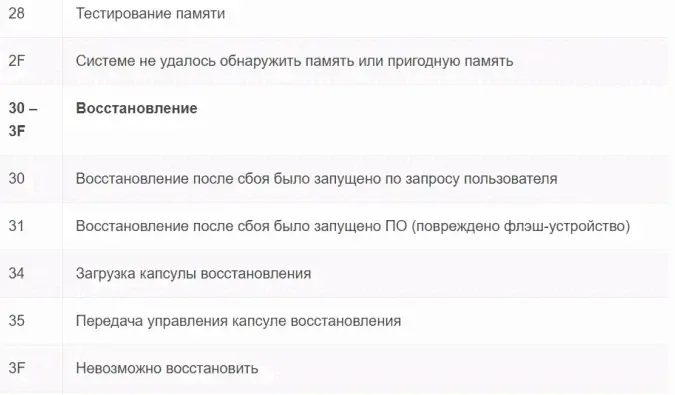

При наявності цих типів помилок варто уважно стежити за індикатором плати POST, оскільки відображуваний на ньому код буде потрібно зіставити з повідомленням про помилку або звуковий код, що генерирується підпрограмами BIOS. Прості плати POST мають набір світлодіодів, які при виявленні проблем відображають закодовані сигнали про помилки. Інші плати генерують звукові коди й мають семисегментные світлодіодні дисплеї, на яких відображаються коди помилок. Приклад цифрових повідомлень на табло з помилками:

Самотестування ПК до завантаження операційної системи

При натисканні кнопки включення ПК запускається програма POST, що виробляє самотестування.

Щоразу під час завантаження комп’ютера виконується програма самотестування POST Вона проводить опитування всіх основних компонентів системи і порівнює поточну конфігурацію з тієї, яка була записана в пам’ять під час попередньої завантаження.

Якщо були зроблені будь-які зміни в системі, POST зробить виправлення у власній пам’яті CMOS. Підпрограма BIOS SETUP дозволяє змінювати деякі пункти процесу завантаження і апаратних налаштувань. Наприклад, можна відключити деякі вбудовані пристрої, якщо вони не потрібні, налаштувати роботу термоконтроля процесора і т.д.

Якщо одне або кілька пристроїв визнані несправними або не підтримуються системою, користувач почує комбінацію звукових сигналів і побачить відповідне повідомлення на моніторі. Звучання цих сигналів залежить від моделі материнської плати, а точніше — виробника мікросхеми BIOS.

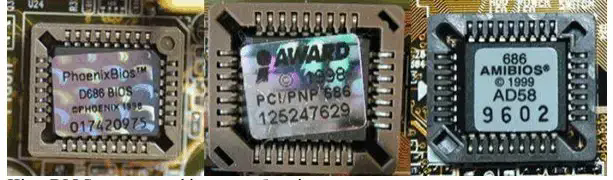

Чіпи BIOS основних фірм-виробників Якщо з точки зору основних налаштувань назва фірми виробника не має особливого значення, так як вони стандартні для всіх, то при виявленні НЕ справності по звукових сигналів потрібно знати виробника заводської прошивки-програми.

Основні види BIOS:

1. Award BIOS — компанія Award Software.

2. AMI BIOS — виробник American Megatrends.

3. Phoenix BIOS — фірми Phoenix Technologies. Рідше зустрічаються чіпи виробників комп’ютерної електроніки Intel, IBM, Compaq, Toshiba, Dell

Таблиця сигналів Award BIOS

1 короткий - Самотестування завершено без помилок

2 коротких- Потрібно вимкнути ПК і перевірити кріплення всіх роз’ємів на материнській платі і шлейфів

3 довгих - помилка клавіатури

1 короткий 1 довгий - проблеми з оперативною пам’яттю

1 довгий 2 коротких - помилка відеосистеми

1 довгий 3 коротких- несправна відеокарта або відеопам’ять

1 довгий 9 коротких - помилка читання з мікросхеми ПЗУ. Потрібно перезавантажити ПК. Перепрошити BIOS
