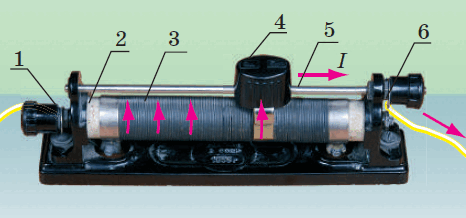

Розрахунок опору провідника. Питомий опір речовини. Реостати

Після лабораторної роботи ми ознайомилися з методом визначення опору ділянки за допомогою двох приладів: амперметра і вольтметра. Прийшли до висновку що опір ділянки не змінювався під час зміни напруги, напруга змінювалася, в той самий час змінювалася сила струму, але відношення напруги до сили струму залишалося незмінною.

Давайте з'ясуємо від яких параметрів буде залежіть опір ділянки?

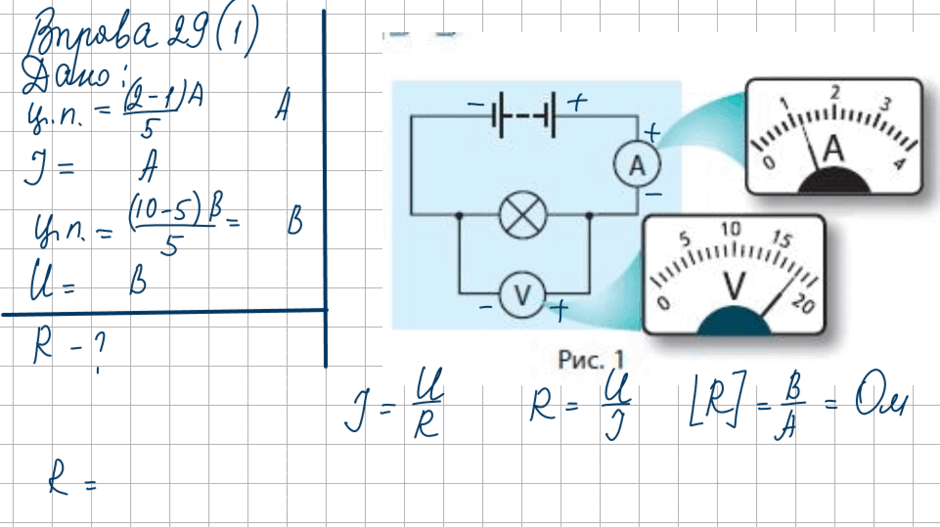

Вправа 37 (2) Користуючись показами приладів (рис. 1), визначте опір електричної лампи.

Вправа 37(5) Якщо в електричному колі (рис. 2) замкнути ключ, то стрілка амперметра розміститься так, як показано на рисунку. Визначте ціну поділки шкали амперметра.

Запишіть у зошит

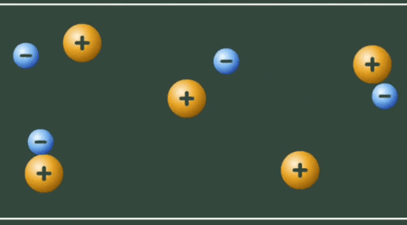

Коли в металевому провіднику йде струм, вільні електрони, рухаючись напрямлено, зіштовхуються з йонами кристалічної ґратки металу – провідник чинить опір електричному струмові.

Опір провідника залежить від:

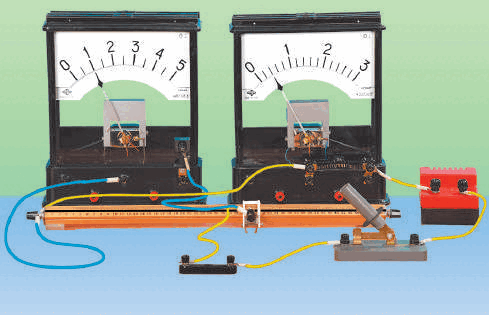

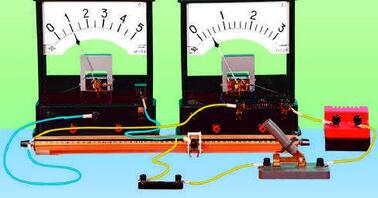

Проведемо дослід з'єднаємо електричне коло і з’ясуємо, як опір провідника залежить від його довжини. Для цього складемо електричне коло , яке містить джерело струму, ключ, резистор і ніхромовий дріт, натягнутий на дерев’яну лінійку з двома клемами. Довжину ділянки дроту, в якій тече струм, змінюватимемо за допомогою повзунка — спеціального затискача, який можна легко пересувати вздовж провідника. Щоб вимірювати силу струму та напругу, до кола приєднаємо амперметр і вольтметр.

• В зошиті накреслити схему електричного кола і прикріпити фото , покажіть полюси на джерелі, вольтметрі і амперметрі

  опір провідника прямо пропорційний його довжині.

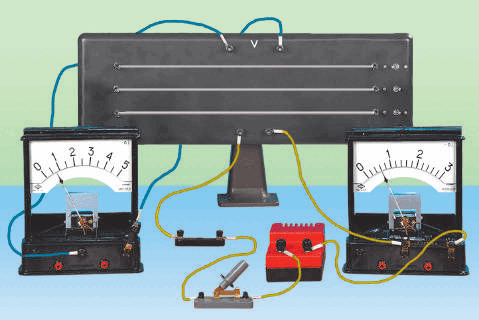

Щоб з’ясувати, як залежить опір провідника від площі його поперечного перерізу, використаємо кілька закріплених на панелі ніхромових провідників, однакових за довжиною, але різних за площею поперечного перерізу. Дослід показує, що збільшення вдвічі площі поперечного перерізу провідника спричиняє дворазове зменшення його опору, тобто

Провівши досліди з провідниками, однаковими за довжиною і площею поперечного перерізу, але виготовленими з різних матеріалів (наприклад, міді, алюмінію, ніхрому), переконаємося, що

Формула опору залежності від $R=\rho\cdot\frac{l}{S}$

• довжини провідника $\left\lbrack l\right\rbrack=м$

• площі поперечного перерізу провідника $\left\lbrack S\right\rbrack=м^2$або $\left\lbrack S\right\rbrack=мм^2$

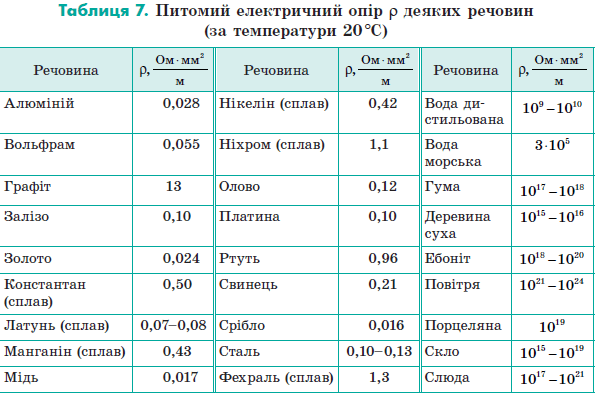

• роду речовини питомий опір речовини $\left\lbrack\rho\right\rbrack=Ом\cdotм$або $\left\lbrack\rho\right\rbrack=\frac{Ом\cdotмм^2}{м}$

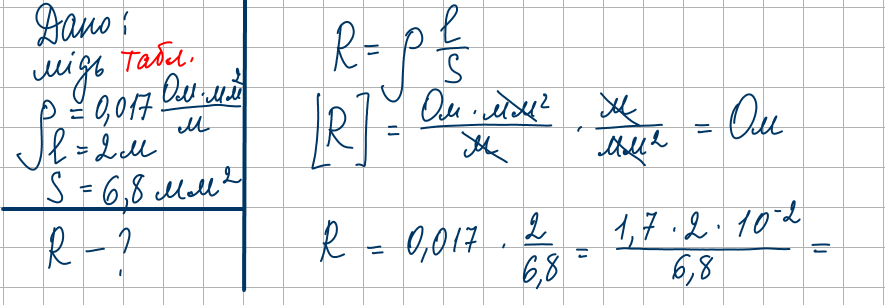

Вправа 38(2) Обчисліть опір мідного дроту завдовжки $2 м$, якщо площа його поперечного перерізу становить $6,8мм^2$.

Задача додатково Який опір має нікеліновий дріт завдовжки $200м$ із площщею поперечного перерізу $0,21мм^2$ ?

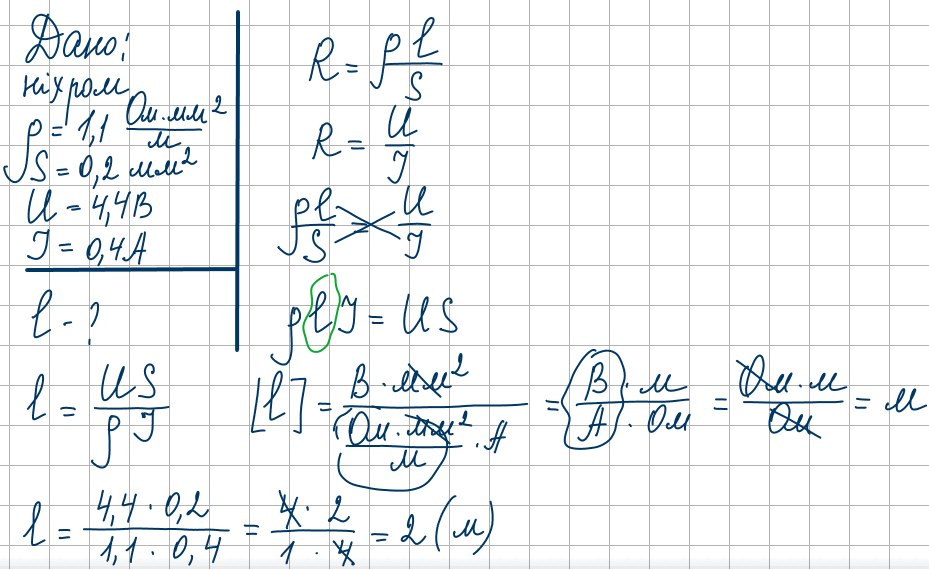

Вправа 38(5) Яким має бути завдовжки ніхромовий дріт із площею поперечного перерізу $0,2мм^2$, щоб за напруги на його кінцях $4,4 В$ сила струму в ньому становила $0,4 А$?

Задача додатково Сила струму в залізному дроті завдовжки 10 м дорівнює 2А. Яку напругу забеспечує джерело струму, до якого підключений дріт , якщо площа його поперечного переізу становить $0,4мм^2$?
