Урок:

Розмічальні роботи

09.01.2024
0 0
Дорослі

2

2

277

0

0

0

Відправити запит автору на отримання доступу до цього уроку
Автор опублікував урок у Бібліотеці уроків з обмеженим доступом. Це означає, що для повного доступу до уроку (перегляд усіх завдань та використання) Вам необхідно отримати дозвіл від автора.
Вміст уроку:
1
2

Урок не містить жодного завдання. Додайте завдання.

Щоб додати завдання, оберіть категорію завдання на панелі запитань.

Додати завдання

1

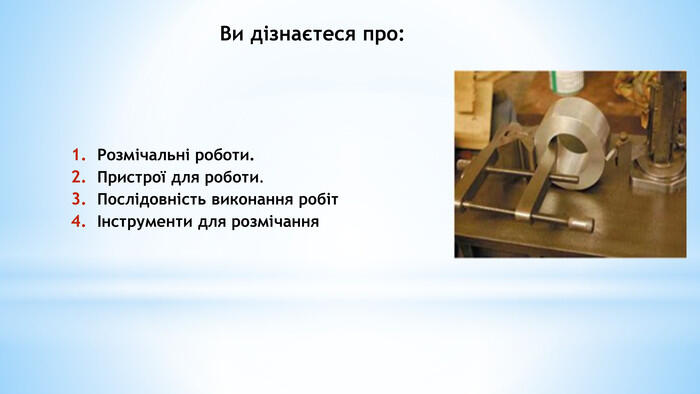

Ви дізнаєтеся про: Розмічальні роботи. Пристрої для роботи. Послідовність виконання робітІнструменти для розмічання

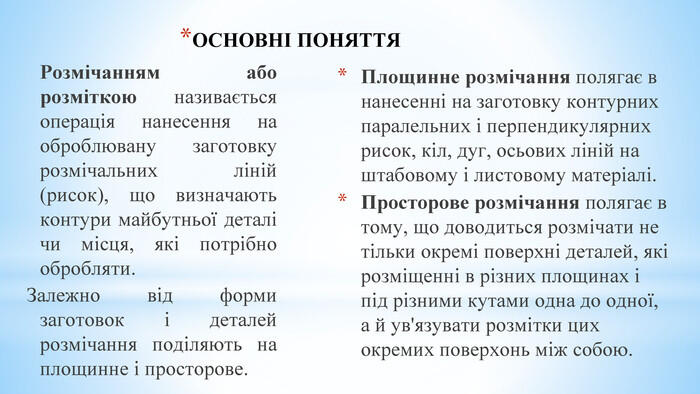

ОСНОВНІ ПОНЯТТЯ Площинне розмічання полягає в нанесенні на заготовку контурних паралельних і перпендикулярних рисок, кіл, дуг, осьових ліній на штабовому і листовому матеріалі. Просторове розмічання полягає в тому, що доводиться розмічати не тільки окремі поверхні деталей, які розміщенні в різних площинах і під різними кутами одна до одної, а й ув'язувати розмітки цих окремих поверхонь між собою. Розмічанням або розміткою називається операція нанесення на оброблювану заготовку розмічальних ліній (рисок), що визначають контури майбутньої деталі чи місця, які потрібно обробляти. Залежно від форми заготовок і деталей розмічання поділяють на площинне і просторове.

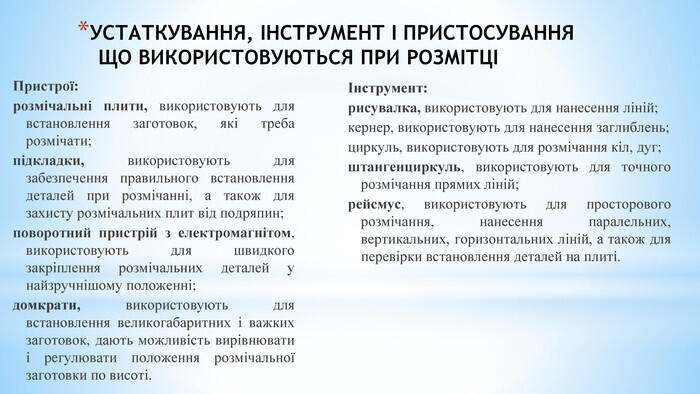

УСТАТКУВАННЯ, ІНСТРУМЕНТ І ПРИСТОСУВАННЯ ЩО ВИКОРИСТОВУЮТЬСЯ ПРИ РОЗМІТЦІ Інструмент:рисувалка, використовують для нанесення ліній;кернер, використовують для нанесення заглиблень;циркуль, використовують для розмічання кіл, дуг;штангенциркуль, використовують для точного розмічання прямих ліній;рейсмус, використовують для просторового розмічання, нанесення паралельних, вертикальних, горизонтальних ліній, а також для перевірки встановлення деталей на плиті. Пристрої:розмічальні плити, використовують для встановлення заготовок, які треба розмічати;підкладки, використовують для забезпечення правильного встановлення деталей при розмічанні, а також для захисту розмічальних плит від подряпин;поворотний пристрій з електромагнітом, використовують для швидкого закріплення розмічальних деталей у найзручнішому положенні;домкрати, використовують для встановлення великогабаритних і важких заготовок, дають можливість вирівнювати і регулювати положення розмічальної заготовки по висоті.

Розміткою називається операція нанесення на оброблювану деталь або заготовку розмічальних рисок, що визначають контури деталі або місця, що підлягають обробці.

Основне призначення розмітки полягає у визначені меж, до яких треба обробляти заготовку.

Роз
