Креслення деталі - це графічний документ, що містить зображення деталі та дані, необхідні для її виготовлення і контролю.
Робоче креслення деталі - основний технічний документ, за яким на виробництві виготовляють складові елементи будь-якого виробу. За робочим кресленням робітник дізнається про форму деталі, яку він буде виготовляти, її розміри, точність обробки, матеріал, з якого вона має виготовлятись, якість її поверхонь.
До робочих креслень висуваються такі вимоги, ретельне дотримання яких забезпечує виконання кожною виготовленою деталлю призначених їй функцій і тривалість її працездатності.

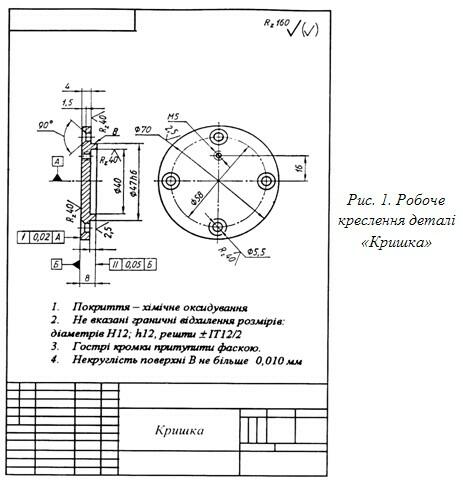

На рис. 1 показано робоче креслення деталі «Кришка». Креслення містить два зображення: головне - це фронтальний розріз і допоміжне - вигляд зліва. Вони дають достатнє уявлення про геометричну форму зображеної деталі та наявні в ній отвори. На те, що деталь має круглу форму, додатково вказують знаки діаметрів, що стоять перед розмірами зовнішніх і внутрішніх циліндричних поверхонь кришки.
Крім зображень і розмірів, на кресленні кришки є ще багато інших, невідомих для вас умовних позначень і написів. Якраз вони і визначають вимоги до виготовлення та контролю деталі. Які ж саме дані робочого креслення визначають ці вимоги?
Найбільш відповідальним розміром кришки є діаметр 47 мм: це розмір поверхні, по якій кришка входить в іншу деталь (імовірно, в отвір у корпусній деталі). Тому біля розміру діаметра стоїть умовне позначення величини допуску на його точність - h8.
У процесі виготовлення деталі окремі її поверхні можуть відрізнятися від своєї теоретичної форми. Деякі з цих поверхонь можуть зміщатися від заданого положення. Тому на кресленні у прямокутних рамочках позначено допустимі відхилення форми і взаємного розміщення поверхонь (у нашому випадку - це радіальне биття і відхилення паралельності).
Велике значення для працездатності деталі має шорсткість її поверхонь після механічної обробки. Вимоги до допустимої шорсткості поверхонь на кресленні кришки показано спеціальними позначеннями безпосередньо на зображеннях і в правому верхньому куті поля креслення.
Розріз на кресленні деталі заштриховано так, як це відповідає металам.
Низку додаткових вимог щодо виготовлення і контролю кришки наведено в записах, розміщених на полі креслення над основним написом. Вони значно доповнюють і розширюють умовні графічні позначення щодо вимог до точності виготовлення кришки та деякі інші.
З огляду на своє призначення робоче креслення деталі повинно містити:
а) оптимальну кількість зображень (виглядів, розрізів, перерізів, виносних елементів), які повністю розкривають форму деталі;
б) необхідні розміри з їх граничними відхиленнями;
в) вимоги до шорсткості поверхонь деталі;
г) позначення граничних відхилень форми і розміщення поверхонь деталі;
д) основні відомості про матеріал деталі та стан;
є) окремо виділені технічні вимоги.

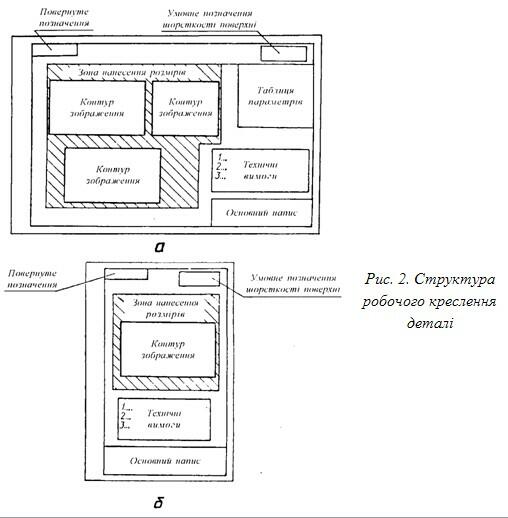

Робоче креслення деталі включає графічну (зображення, розміри, умовні знаки) і текстову (написи, таблиці) частини. В узагальненому вигляді структуру робочого креслення деталі (при різній кількості зображень) показано на рис. 2.
Необхідні зображення і розміри визначають форму деталі. Правила виконання зображень і нанесення розмірів регламентовано відповідними діючими стандартами. Розміри, що визначають величину і положення всіх спряжуваних поверхонь деталі, наносяться з граничними відхиленнями, які залежать від службових функцій кожної поверхні.
Особливі вимоги до точності форми деталі та якості її поверхонь вказують на робочих кресленнях у вигляді допусків форми і розміщення поверхонь та позначення їх шорсткості.
Матеріал деталі узагальнено (метал, пластмаса, гума тощо) графічно позначають на перерізах. Найменування матеріалу, його марку, сортамент та деякі інші відомості вказують в основному написі. Окремі вимоги до матеріалу та його якості вказують у технічних вимогах.

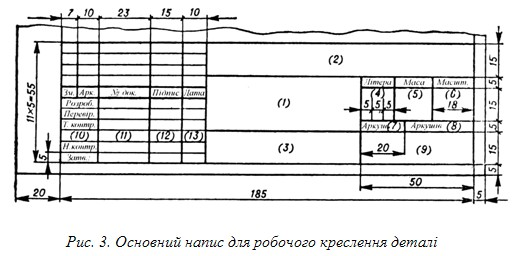

Кожне робоче креслення повинно мати основний напис, розміщений у правому нижньому кутку поля креслення. Форму основного напису для робочих креслень наведено на рис. 3.
