Призначення, тактико-технічні характеристики та порядок використання засобів аерозольного маскування

Тема: Призначення, тактико-технічні характеристики та порядок використання засобів аерозольного маскування (запалювальний димовий патрон, димові гранати, малі димові шашки, велика димова шашка).

Теоретичні основи застосування аерозолів.

Частина простору, заповненого маскувальним аерозолем, називається аерозольним утворенням. Якщо таке утворення створене миттєвим джерелом (наприклад, димовою гранатою), то воно називається аерозольною хмарою.

• Аерозольне утворення: Загальний термін для будь-якої частини простору, заповненої аерозолем.

• Аерозольна хмара: Утворюється миттєво, наприклад, від димової гранати, міни або снаряда.

• Аерозольна завіса: Аерозольне утворення, що створюється безперервними джерелами (шашка, машина, генератор) для зниження оптичної помітності об'єктів.

  Аерозольною завісою називають також сукупність аерозольних хмар, що зливаються між собою.

  Класифікація аерозольних завіс

  • Захисні завіси:

    • Прямі: створюються безпосередньо перед військами, що рухаються або займають оборону, для захисту від спостереження та наведення зброї.

    • Загороджувальні: встановлюються на шляхах руху військ або по периметру оборони для приховання від спостереження та наведення зброї, а також для засліплення противника.

  • Маскуючі завіси:

    • Фронтальні: створюються для приховання військ від спостереження та наведення зброї противника з фронту.

    • Флангові: створюються для прикриття флангів військ від спостереження та наведення зброї противника.

    • Торцеві: створюються для приховання військ від спостереження та наведення зброї противника з тилу.

  Важливо: Класифікація аерозольних завіс за їх положенням відносно бойового порядку військ є важливим елементом тактики, який дозволяє ефективно приховувати війська від противника та захищати їх від ураження.

Запалювальний димовий патрон ЗДП

Умовні познаки:
а — пристрій; б — положення при стрільбі з використанням
автомата (1-корпусу, 2-ракета, запалювально-димова суміш, 4-двигун,
5-запалювальний пристрій, 6-кришка (червона), 7-запалювальний пристрій для метання рукою; 8-кришка (зелена).
Рисунок 1 – запалювальний димовий патрон.

Постріл патроном:
— відвернути кришку з червоною міткою;
— приставити патрон до опори;
— надати необхідний кут нахилу і напрямок;
— здійснити ривок шнура.

ПОСТІЛ ПАТРОНОМ БЕЗ ОПОРИ ЗАБОРОНЕНО!

Метання патрону рукою:
— відвернути кришку з зеленою міткою;
— здійснити ривок шнура;
— негайно кинути патрон в ціль.

Димові гранати.

Ручні димові гранати призначені для постановки маскуючих димових завіс у ближньому бою солдатами і невеликими підрозділами, а також для маскування виходу екіпажів з різних об’єктів військової техніки. Гранати чорного диму можуть використовуватись також для імітації горіння танків, бойових машин піхоти і самохідних артилерійських установок.

Умовні познаки:
РДГ-2Б – білого диму, РДГ-2х з металохлоридною сумішшю білого диму, РДГ-2ч з антраценовою сумішшю чорного диму, РДГ-П з металохлоридною сумішшю білого диму.

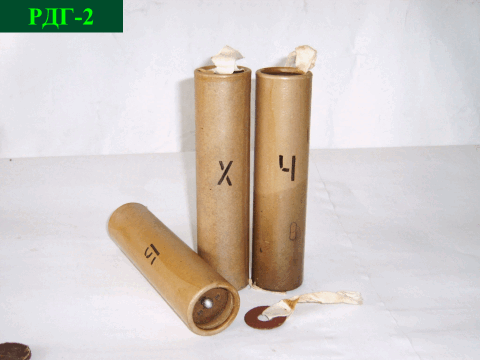

Рисунок 2 — ручні димові гранати існують чотирьох зразків.

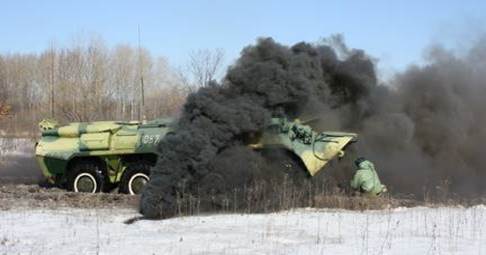

Рисунок 3 — використання РДГ-2ч з антраценовою сумішшю чорного диму для імітації пошкодженої (знищеної) бойової техніки (об’єкту).

Малі димові шашки

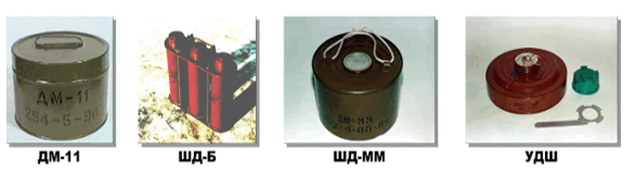

Рисунок 4 — малі димові шашки ДМ-11, ШД-Б(ММ), УДШ призначені для постановки маскуючих димових завіс вручну.

Малі димові шашки ДМ-11, ШД-ММ призначені для постановки маскуючих димових завіс вручну. Для приведення в дію ДМ-11 і ДМХ-5 необхідно пробити отвори пробійником у спеціально позначених місцях і встановити запал, швидко провести трутом по головці запалу на відстані витягнутої руки і відійти від неї не ближче 25 м.

Уніфікована димова шашка УДШ призначена для постановки маскуючих димових завіс вручну , а також з використанням засобів механізації (Мінного загороджувача ПМЗ-1, вертолітного мінного розкладача ВМР-1) і дистанційного управління димопуску. Виготовлена у корпусі, габарити якого відповідають корпусу протитанкової міни ТМ-62. В центральній частині шашки розташована запалювальна суміш і запалювальний пристрій, який забезпечує запалювання шашки вручну від удару, при дії нажимного механізму чи при поданні електричного імпульсу від зовнішнього джерела електроенергії. Під час горіння шашки особовий склад не повинен знаходитись ближче 25 м. Шашка споряджається металохлоридною сумішшю.

Аерозолі поділяються на тумани (краплі рідини), пилові утворення (тверді частинки, такі як пил), видимі аерозолі (дим). Розрізняють їх залежно від природи дисперсної фази (рідкої чи твердої), розміру частинок, походження (природне чи штучне) та призначення.

Запитання 1

Частина простору, заповненого маскувальним аерозолем називається:

А) аерозольна хмара

Б) аерозольний дим

В) аерозольним утворенням.

Запитання 2

Джерелом аерозольної хмари є:

А) міна

Б) снаряд

В) димова граната

Г) патрон

Запитання 3

Сукупність аерозольних хмар, що зливаються між собою називається.

А) аерозольне утворення

Б) аерозольна завіса

В) аерозольний туман

Запитання 4

За призначенням аерозольні завіси можуть бути:

А) осліплюючі

Б) маскувальні

В) хибні аерозольні цілі

Г) усі відповіді вірні

Запитання 5

Аерозольне маскування здійснюється:

А) під час підготовки операцій (бойових дій)

Б) під час виконання операцій (бойових дій)

В) усі відповіді вірні

Запитання 6

За своїм положенням відносно бойового порядку військ аерозольні завіси поділяються на:

А) фронтальні

Б) флангові

В) тилові

Запитання 7

Аерозолі поділяються на:

А) пили

Б) дими

В) тумани

Г) усі відповіді вірні

Запитання 8

Складаються з крапель рідини, які утворюються при конденсації пари або розпиленні рідини –

А) пил

Б) дими

В) тумани

Запитання 9

На малюнку зображена граната:

А) РДГ-П

Б) РДГ-2

Запитання 10

Запалювально-димовий патрон ЗДП, як засіб постановки аерозольних завіс використовують:

А) для осліплення противника

Б) маскування від противника

В) для утворення завад противнику
