Тема. Прості механізми. Рухомий і нерухомий блоки

Домашнє завдання: знати теоретичний матеріал § 35; вправа №35(2,3)

Основні питання

1. Простий механізм: блок.

2. Види блоків: рухомий і нерухомий.

3. Нерухомий блок.

4. Рухомий блок.

5. Системи блоків.

6. Коловорот.

Інформація у відео та презентації.

Відео: https://www.youtube.com/watch?v=o4rKvYFQ6q4

Презентація: https://naurok.com.ua/prezentaciya-riznovidi-vazhelya-188908.html

Запам’ятайте!

• Блок – це простий механізм, що має форму колеса із жолобом по ободу, через який перекинуто мотузку (канат, трос).

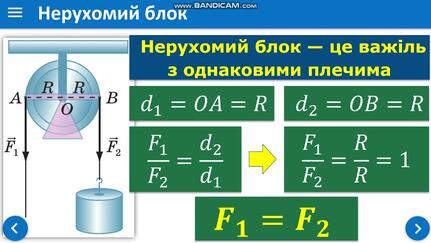

• Нерухомий блок – це блок, вісь якого закріплена і під час піднімання вантажів не піднімається й не опускається.

• Нерухомий блок можна розглядати як важіль з однаковими плечима.

• Нерухомий блок не дає виграшу в силі, проте дозволяє змінювати напрямок дії сили.

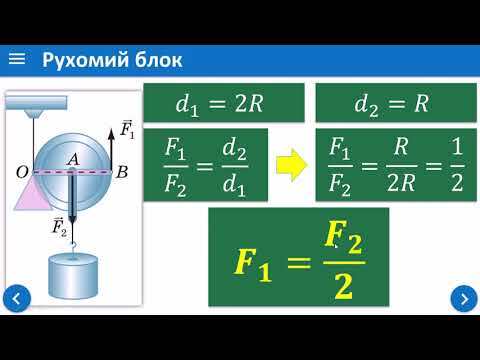

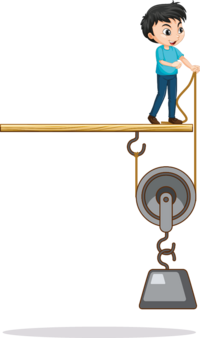

• Рухомий блок – це блок, що піднімається й опускається разом з вантажем.

• Рухомий блок дає виграш у силі в 2 рази.

• У рухомому блоці виграш у силі буде супроводжуватися таким самим програшем у відстані.

• Системи блоків

Нерухомі та рухомі блоки, як правило, використовують одночасно – у вигляді системи блоків.

Поліспаст – це система рухомих і нерухомих блоків, що обгинаються мотузкою (канатом), призначена для виграшу в силі або швидкості.

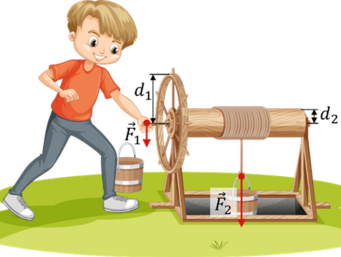

Коловорот

Коловорот – це поєднання двох дисків або циліндрів із різними діаметрами, змонтованих таким чином, що вони обертаються разом навколо однієї осі.

Коловорот – це різновид важеля. Коловорот призначений для одержання виграшу в силі.

Учимося розв’язувати задачі

1. Для того, щоб підняти вантаж за допомогою нерухомого блоку, необхідно прикласти силу 840 Н. Яку потрібно прикласти силу, щоб підняти цей самий вантаж за допомогою рухомого блоку?

   Розв'язання

   Вантаж, який піднімають за допомогою нерухомого блоку виграшу в силі не дає. Отже, вантаж має вагу 840 Н. Рухомий блок дає виграш у силі вдвічі, тому, щоб підняти цей самий вантаж, потрібно прикласти силу у два рази меншу, тобто 420 Н.

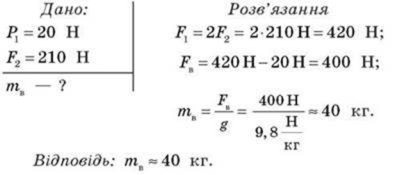

2. Яку масу вантажу можна підняти за допомогою рухомого блоку, прикладаючи до вільного кінця мотузки зусилля 210 Н, якщо вага блоку 20 Н? Тертя не враховувати.





Вправа №35(2,3)
