Практична робота № 2. Тема: побудова простих калібрів.
26.10.2021
Вміст уроку:
1
2
3
4
1
Практична робота № 2.
Тема: побудова простих калібрів.
Мета: на підставі початкових параметрів, користуючись правилами побудови, накреслити ящиковий, квадратний, ромбічний, овальний, ребровий овальний та круглий калібри.
Порядок виконання роботи.
1.Усі калібри викреслюємо на основі початкових даних.
2.Етапи побудови та креслення простих калібрів приведені на рисунках – кожен етап показаний окремим ескізом.
3.Викреслювати всі калібри необхідно у відповідних масштабах. Який обрати масштаб? В залежності від розмірів, які отримані при розрахунках калібрів, можливо прийняти масштаб зменшення (1:2; 1:2,5; 1:5) або масштаб збільшення (2:1; 2,5:1; 5:1).
4.Ескізи калібрів зручніше викреслити на аркушах в клітинку, обрізаних під А4. Кожний калібр викреслюється на окремому аркуші.
5.Креслити – олівцем за допомогою лінійки, кутника, транспортиру, циркуля.

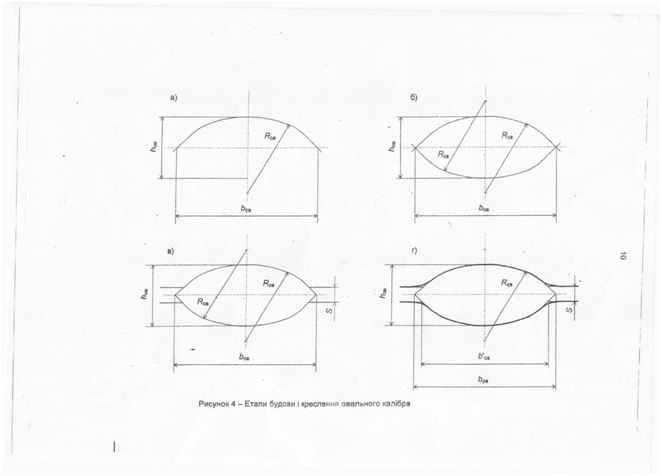

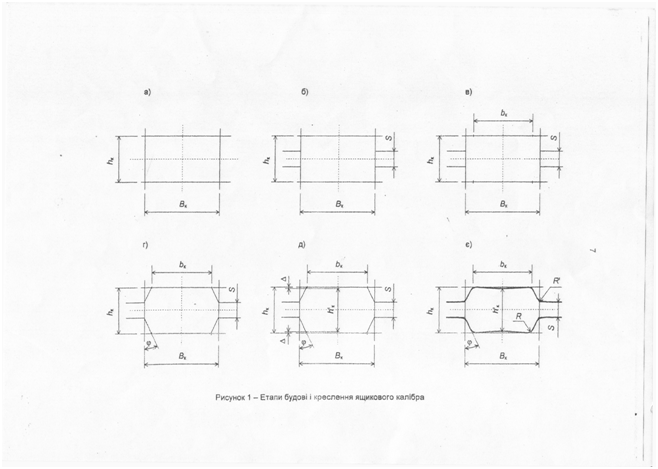

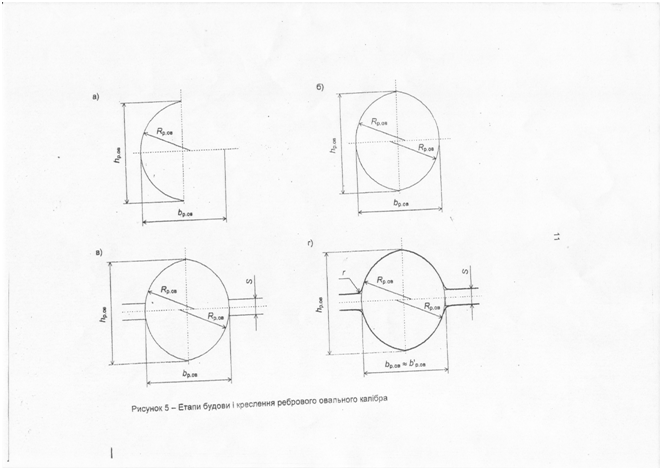

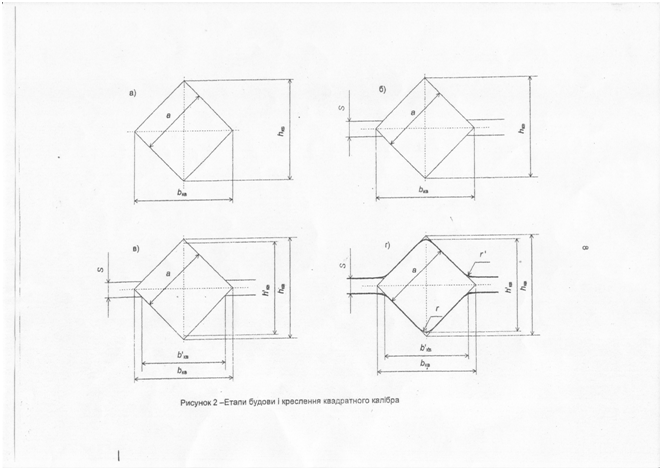

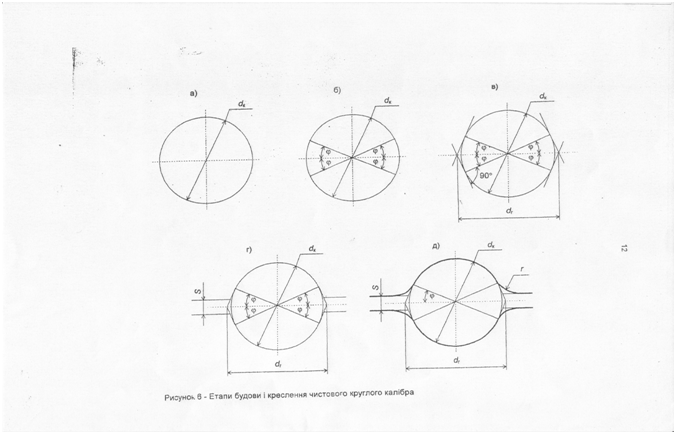

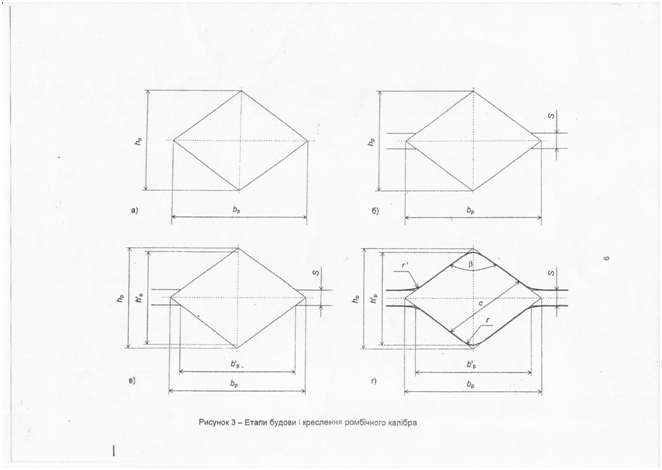

Етапи побудови простих калібрів.
