Урок:

Практична робота №1 Вибір компресора для наддуву дизеля.

Вміст уроку:
1
2

Урок не містить жодного завдання. Додайте завдання.

Щоб додати завдання, оберіть категорію завдання на панелі запитань.

1

Практична робота №1

Тема:Вибір компресора для наддуву дизеля.

Мета:Навчитися підбирати стандартний турбокомпресор для наддуву відповідної марки дизеля.

Теоретичне обґрунтування

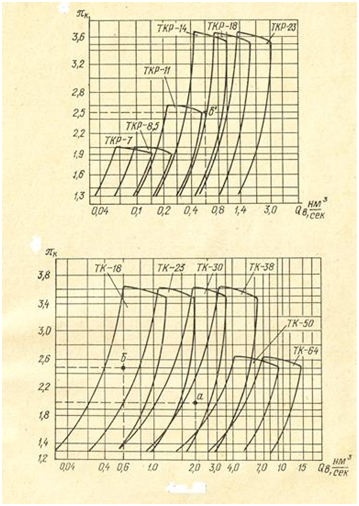

Якщо для збільшення потужності дизеля використовують турбокомпресорний наддув,то марку турбокомпресора вибирають в залежності від витрати повітря і ступені наддуву за характеристиками,які представлені далі на рис. 3.

Але щоб для будь якої марки дизеля вибрати компресор потрібно розрахувати витрату повітря(м3/с), а для цього необхідно вибрати всі необхідні параметри із таблиці 1.

Початкові данні

№п/п

Тип дизеля

Ступень

наддуву  (Пк)

1.

6ЧН 25/34

2,0

2.

6ЧН18/22

2,2

3.

6ЧН 31,8/33

2,1

4.

8ЧН 26/26

2,4

5.

16ЧН 26/26

2,6

6.

6ЧН 15/18

2,0

7.

12ЧН 15/18

2,6

8.

6ЧН 21/21

2,2

9.

6ЧНСП 12/14

2,4

10.

6ЧН 36/45(74)

2,5

11.

6ЧН 25/34

2,0

12.

6ЧН18/22

2,2

13.

6ЧН 21/21

2,2

14.

8ЧН 26/26

2,4

15.

6ЧН 25/34

2,0

16.

6ЧН18/22

2,2

17.

6ЧН 31,8/33

2,1

18.

8ЧН 26/26

2,4

19.

16ЧН 26/26

2,6

20.

6ЧН 15/18

2,0

21.

12ЧН 15/18

2,6

22.

6ЧН 21/21

2,2

23.

6ЧНСП 12/14

2,4

Порядок виконання

1.Описати призначення дизеля.

2. З таблиці 1 вибрати необхідні вихідні данні.

3.Виписати вихідні данні.

4. Розрахувати Qп, користуючись наступними формулами .

  4.1.Температура повітря у наддувочному колекторі

Tk = T0  (1+Пк0,286  - 1/ ήад ); (К)

 4.2. Температура повітря у ресивері

Тs= Тк  – ή0 (Тк - T0 ); (К)

4.3 Тиск наддувочного повітря.

Рк = Пк*р0;(МПа)

4.4 Температура газу у кінці процесу наповнення.

Та = Тs +  1 + γг*Тг / 1+ γг ;(К)

= Tk*T0

Де  γг= 0,02 коефіцієнт залишкових газів

       Тг= 800 К-температура залишкових газів

4.5 Тиск повітря у ресивері

Рs  = 0.98 *pk ;(МПа)

4.6 Массова витрата повітря

      G =πD2/4Si* Рs*106/ RTS * ήH  n1/60 χ *φa ;(кг/с)

Де χ = 2 - коефіціент тактності

     φa=1.15- коефіцієнт продувки

     ήH  = 0,9- коефіцієнт наповнення

4.7 Густина повітря на вході.

ρ0= Р0  /R0 *T0 ;(кг/м3)

4.8 Об’ємна витрата повітря

Q=G* ρ0 ;(м3/с)

4.9 Ефективна потужність двигуна

Ne (дв.) = G*3600/ge*L0ɑφa;(кВт)

Де  L0= 14,3 ;(кгпов /кгпал)- теоретично  необхідна кількість повітря



ɑ = 2,6-коєфіціент надлишкового повітря

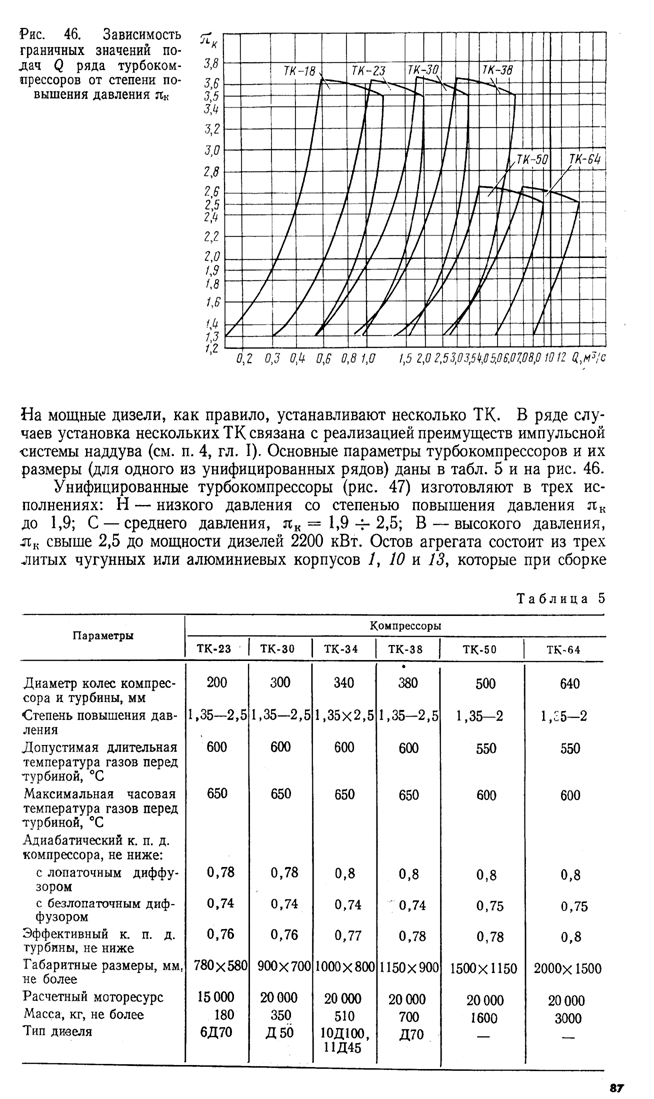

5. За діаграмою Пк – Q вибираємо прототип  турбокомпресора.

2

Виконати практичну роботу №1.

Тема:Вибір компресора для наддуву дизеля.

Мета:Навчитися підбирати стандартний турбокомпресор для наддуву відповідної марки дизеля.

Порядок виконання

1.Описати призначення дизеля.

2. З таблиці 1 вибрати необхідні вихідні данні.

3.Виписати вихідні данні.

4. Розрахувати Qп, користуючись наступними формулами .

 4.1.Температура повітря у наддувочному колекторі

Tk = T0  (1+Пк0,286  - 1/ ήад ); (К)

4.2. Температура повітря у ресивері

Тs= Тк  – ή0 (Тк - T0 ); (К)

4.3 Тиск наддувочного повітря.

Рк = Пк*р0;(МПа)

4.4 Температура газу у кінці процесу наповнення.

Та = Тs +  1 + γг*Тг / 1+ γг ;(К)

= Tk*T0

Де  γг= 0,02 коефіцієнт залишкових газів

      Тг= 800 К-температура залишкових газів

4.5 Тиск повітря у ресивері

Рs  = 0.98 *pk ;(МПа)

4.6 Массова витрата повітря

     G =πD2/4Si* Рs*106/ RTS * ήH  n1/60 χ *φa ;(кг/с)

Де χ = 2 - коефіціент тактності

    φa=1.15- коефіцієнт продувки

    ήH  = 0,9- коефіцієнт наповнення

4.7 Густина повітря на вході.

ρ0= Р0  /R0 *T0 ;(кг/м3)

4.8 Об’ємна витрата повітря

Q=G* ρ0 ;(м3/с)

4.9 Ефективна потужність двигуна

Ne (дв.) = G*3600/ge*L0ɑφa;(кВт)

Де  L0= 14,3 ;(кгпов /кгпал)- теоретично  необхідна кількість повітря



ɑ = 2,6-коєфіціент надлишкового повітря

5. За діаграмою Пк – Q вибираємо прототип  турбокомпресора.
