Креслення повинні бути однаково зрозумілими для тих, хто їх виконує, і для тих, хто буде користуватись ними. Тому існують єдині правила виконання креслень та вимоги до їх оформлення. Вони містяться у документах, які називають державними стандартами.

Правила виконання та вимоги до оформлення креслень, встановлені державними стандартами, є обов’язковими для всіх, хто виконує креслення.

2. Формати креслень. Щоб креслення були зручними в зберіганні та користуванні, їх виготовляють певного розміру. Розмір аркуша називають форматом. Для виконання креслень будемо використовувати 1 з 5 форматів. Формат А4.

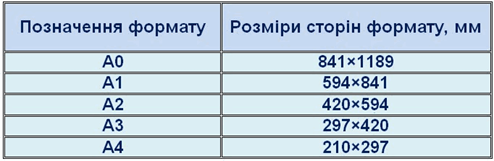

Розміри форматів в таблиці.

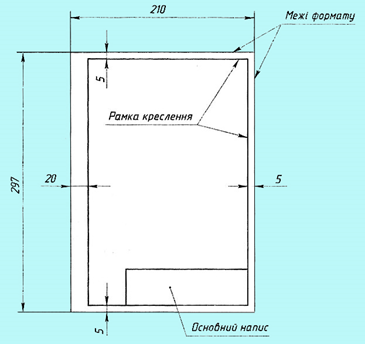

3. Рамка і основний напис креслення. Кожне креслення має рамку, яка обмежує на форматі місце для побудови зображень та нанесення різних умовних позначень. Це місце всередині рамки називають полем креслення. Лінії рамки проводять на відстані 20 мм від лівої межі формату і на відстані 5 мм від верхньої, нижньої і правої меж (рис. 1). Залишена з лівого боку відстань призначена для підшивання креслень.

У правому нижньому куті поля креслення розміщують основний напис (рис.1). До нього заносять відомості про осіб, що мають відношення до виконання креслення, назву зображеного на кресленні виробу та деякі інші дані, необхідні для кращого розуміння креслення.

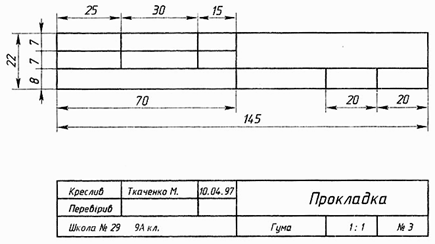

Форма і зміст основного напису для креслень визначені державним стандартом. На учнівських кресленнях застосовують спрощений основний напис. Його розміри і зразок заповнення показано на рисунку 2.

На аркушах формату А4 основний напис розміщують тільки уздовж короткої сторони (як на рис. 1). На кресленнях інших форматів основний напис розміщують уздовж довгої або уздовж короткої сторони. Креслення мають відповідне оформлення у вигляді рамки та основного напису. В основний напис записують відомості про виріб та виконавця роботи.
