Поняття про з’єднання деталей. Види з’єднань. Зображення на кресленні.

Поняття про з’єднання деталей. Види з’єднань. Зображення на кресленні.

З'єднання деталей — вид зв'язку між деталями у вузлах, складальних одиницях, механізмах. З'єднання можуть бути рухомими і нерухомими. Рухомі з'єднання допускають певну ступінь свободи з'єднуваних деталей.

Рухоме з'єднання, це з'єднання, що допускає вільне взаємне зміщення з'єднувальних елементів без деформування і порушення цілісності зв'язків за певним числом ступенів свободи. До рухомих з'єднань належать:

• шарніри — з'єднання, що забезпечують взаємне обертання деталей навколо спільної осі або точки з одним, двома чи трьома ступенями свободи обертального руху;

• гвинтова передача — з'єднання ходового гвинта і гайки, що перетворює обертовий рух у лінійний осьовий;

• підшипникові вузли — з'єднання для забезпечення обертального руху валів та коліс;

• з'єднання у напрямних для забезпечення руху у поступальних кінематичних парах (напрямні супортів металорізальних верстатів);

  Нерухомі з'єднання - це з'єднання двох або декількох деталей, які в процесі роботи не виконують відносні рухи. Необхідність у використанні нерухомих з'єднань виникає у зв'язку з вимогою розділення машини на складальні одиниці, а останні на деталі для забезпечення зручної обробки, збирання, ремонту, транспортування.

  Розбірні нерухомі з'єднання

  Розбірними називають з'єднання, які можна неодноразово розбирати і знову збирати без руйнування або істотних ушкоджень з‘єднуваних елементів. До таких з'єднань належать:

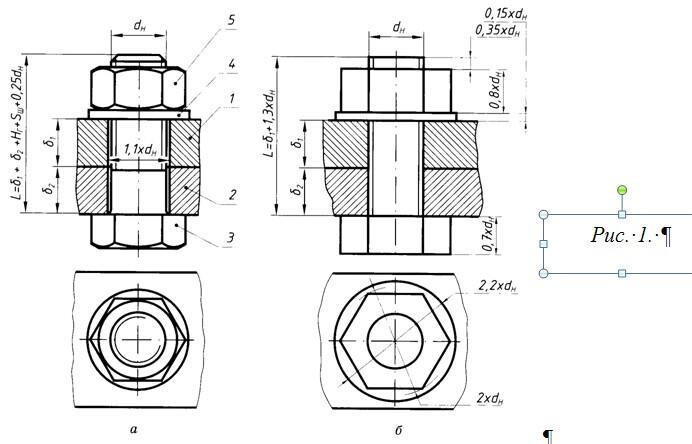

  • різьбові;

  • клемові

  • клинові;

  • штифтові;

  • шпонкові;

  • шлицьові (зубчасті).

  • Сухарне з'єднання

    Нерозбірними називають такі з'єднання, розбирання яких неможливе без руйнування з'єднуваних елементів. До них належать:

    • заклепкові;

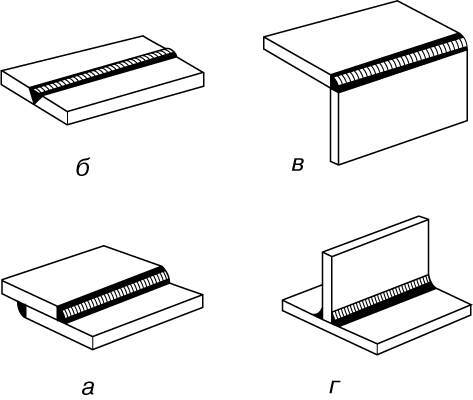

    • зварні;

    • клейові;

    • паяні;

    • пресові (з'єднання з натягом).

    Вони забезпечуються силами молекулярного зчеплення (зварні, паяні і клейові), механічними засобами (заклепкові, з натягом) або силами тертя









Опишіть один з нерозбірного з'єднання та зробіть ескіз відповідного з'єднання в зошиті.

Додайте світлину виконаної вами роботи в зошиті
