Підземні теодолітні зйомки

1 Загальні відомості про підземні маркшейдерські зйомки

Маркшейдерська зйомка - сукупність геометричних вимірювань і обчислень, необхідних для складання планів гірничих робіт і розв'язання різних геометричних задач.

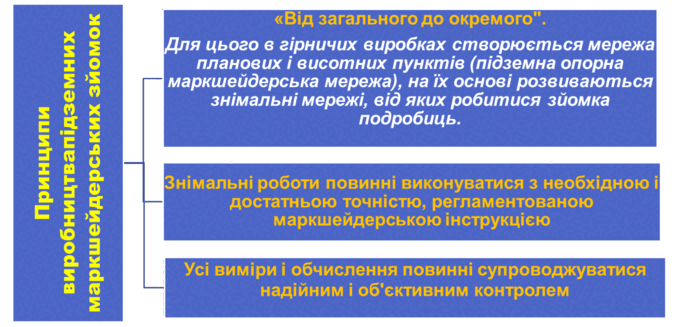

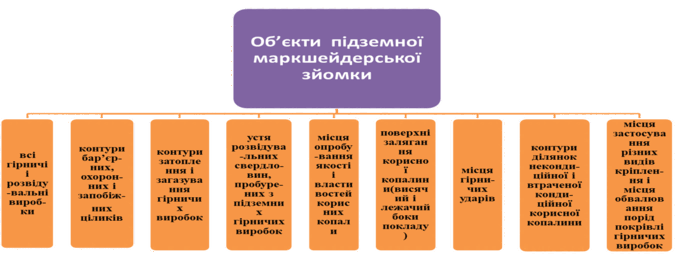

Підземним маркшейдерським зніманням називається процес визначення координат точок і подробиць із метою складання маркшейдерських планів і розв'язання численних технічних завдань (або сукупність вимірювань і обчислень із метою складання маркшейдерських планів і розв'язання технічних завдань).
Підземні маркшейдерські зйомки поділяються на 4 види:

1. Орієнтирно-з'єднувальні зйомки виконуються для встановлення геометричного зв'язку підземних зйомок зі зйомками земної поверхні.

2. Підземна теодолітна зйомка виконується полігонометричним методом зі зніманням подробиць із метою створення планової основи підземних зйомок і побудови планів гірничих виробок.

3.

4. Підземна вертикальна зйомка - виконується з метою визначення відносного розташування за висотою гірничих виробок і земної поверхні, тобто для визначення висотних відміток опорних і знімальних мереж, а також для побудови профілю відкотних шляхів.

5. Зйомка нарізних і очисних виробок виконується з метою їх відображення на планах і підрахунку видобутого вугілля та втрат корисних копалин.

   2. Підземні маркшейдерські опорні мережі планового обґрунтування.

   Підземна маркшейдерська опорна мережа є геометричною основою для вирішення гірничотехнічних задач на гірничому підприємстві. Маркшейдерська мережа – це сукупність закладених відповідним чином на місцевості пунктів, координати центрів яких визначено в єдині системі координат.



   Підземною полігонометричною зйомкою називається сукупність кутових і лінійних вимірів у шахті, у результаті яких обчислюють координати маркшейдерських точок, закладених у гірничих вироб­ках. Полігонометричні ходи в шахті можуть утворювати складні системи, які за своєю конфігурацією подібні трасуванню гірничих виробок.

   Основні етапи побудови маркшейдерських мереж

   Маркшейдерське спостереження

   Складання технічного проекту маркшейдерської мережі

   Польові роботи

   рекогнасцировка

   закладка центрів, побудова знаків

   вимірювання, спостереження

   Камеральні роботи

   Попередні обчислення

   Зрівнювання і оцінка точності

   Складання технічного звіту

   За призначенням і точністю підземні планові зйомки поді­ляються на опорні і зйомки знімальної мережі.

   Опорні маркшейдерські мережі прокладають по головних відкотних виробках (приствольний двір, квершлаги, штреки) від ствола до меж шахтного поля. Вони є основою всіх під­земних зйомок. Опорні мережі поповнюються через кожні 300-500 м просування забою. Опорну мережу в шахті створюють прокладанням полігонометричних ходів основними виробками від вихідних пунктів, координати і дирекційний кут сторони яких визначені сполучною зйомкою.

   Знімальнi мережі розподіляються на теодолітні та кутомірні ходи. Перші з них прокладаються у підготовчих виробках і спи­раються на пункти опорної маркшейдерської мережі. Довжина окре­мих теодолітних ходів знімальної мережі не повинна перевищувати 1,0 км.

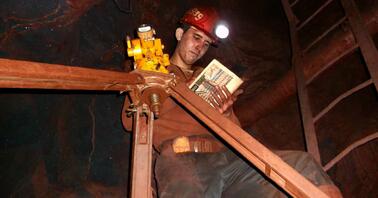

   Підземна теодолітна зйомка виконується з точок підземної опорної або знімальної мережі. Підземна теодолітна зйомка здійснюється шляхом проведення теодолітних ходів по горизонтальних і похилих виробках, а зйомка подробиць для одержання координат точок, складання планів і розв'язання технічних задач.

   Кутомірні ходи прокладаються по нарізних і очисних гірни­чих виробках між пунктами опорної мережі і теодолітних ходів. Довжини кутомірних ходів не повинні перевищувати 0,3 км.
