Осьові насоси

Осьові насоси активно застосовуються в тих сферах, де потрібна регулярна подача великої кількості рідини при малих напорах. Агрегати цього типу відрізняються простою конструкцією, високою надійністю і стійкістю до механічних пошкоджень.

Пристрій осьових насосів

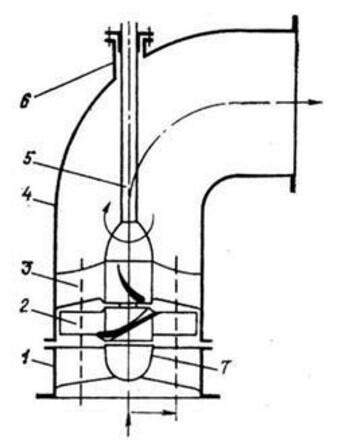

Конструкція агрегатів цього типу досить проста. У перелік основних елементів пристрою входить:

1 – підведення;

2 – робоче колесо;

3 – лопатковий направляючий відведення;

4 – корпус;

5 – вал;

6 – сальник;

7 – обтічник.

Проточна частина агрегату має форму зігнутої циліндричної труби. Завдяки цьому вся конструкція насоса може легко поміститися усередині трубопроводу. Нагадує грибний гвинт робоче колесо обертається під впливом електричного мотора через вал. Выправляющий апарат і підвід з обтічником при роботі залишаються нерухомими. За плавний підведення робочої рідини до лопатей відповідає обтічник. Сальник встановлюється в місці, де вал виходить з корпусу.

Принцип дії осьових насосів – та області їх застосування

На відміну від відцентрових агрегатів, рідина в осьових насосах пересувається в осьовому напрямку, з-за чого обладнання і отримало таку назву. В обладнанні такого роду немає радіального переміщення рідини, тому вплив відцентрових сил повністю виключено. Зростання тиску здійснюється виключно завдяки перетворення кінетичної енергії в потенційну, тобто за допомогою застосування дифузорного ефекту.

Однак, дифузійні ефекти, як відомо, не змінюються лише при певних умовах. Порушення цих умов може призвести до від’єднання прикордонного шару від нижніх шарів каналів між лопатками. В результаті це призводить до переформовування циркулюючих потоків. У зв’язку з цим, до виробництва осьових насосів завжди пред’являються набагато більш високі вимоги, ніж до агрегатів відцентрового типу.

Серед найбільш поширених сфер використання агрегатів можна виділити баластні системи плавучих доків, кораблів-криголамів і підрулюють конструкції суден. Також ці насоси застосовуються на морських паротурбінних судах з метою перекачування води за бортом через головні конденсатори. Насосне обладнання цього типу не забезпечується системою всмоктування сухого та має низьку допустиму вакуумметрическую всмоктувальну висоту. У зв’язку з цим, осьові насоси встановлюються трохи нижче рівня рідини, яку потрібно перекачувати.

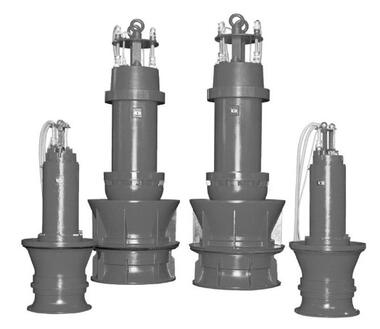

Осьові насоси великої подання – характеристики та переваги

Насоси цього типу призначені для перекачування прісної і морської води в досить великих обсягах. Вони активно використовуються в системах водовідведення, водопостачання та водоочищення.

Важливою перевагою таких агрегатів є можливість їх використання з змінними оборотами двигуна.

Основні характеристики насосного обладнання цього типу включають:

Напір – від 3 до 100 метрів;

Продуктивність – від 360 до 43200 м3 за годину роботи;

Способи установки – вертикальний, горизонтальний і похилий монтаж;

Захист електромотора класу IP68.

Такі насоси відрізняються низьким рівнем шуму, малими габаритами, здатністю пропускати фракції, діаметром до 84 мм і простою установкою. Крім того, ці осьові насоси не вимагають спеціального обслуговування і прості в ремонті.
