Лекція 4. Суть процесу гарячого об'ємного штампування. Особливості об'ємного гарячого штампування.

      Гаряче об’ємне штампування полягає в деформації нагрітої заготовки з допомогою спеціального інструменту – штампу, в результаті чого деформує мий метал заповнює порожнину штампу (ручай)  по конфігурації , яка відповідає  формі майбутньої поковки.

     Гаряче об’ємне штампування забезпечує отримання поковок з високою точністю розмірів та дозволяє значно зменшити витрати металу на виготовлення деталі , знизити трудомісткість при наступній обробці різанням. Крім цього ,штампування забезпечує отримання високої якості поверхні поковки , при цьому виключається необхідність наступної обробки різанням усієї поковки , а обробляється лише та її частина , яка буде стикатися з іншими деталями.

      У порівнянні з вільним куванням об’ємне штампування має такі переваги:

1) у 50...100 разів більша продуктивність (десятки і сотні поковок у годину);

2) велика однорідність і точність поковок (припуски і допуски на поковку в 3...4 рази менші, ніж при куванні), завдяки чому значно зменшується витрата металу в стружку;

3) можливість одержання поковок складної форми без напусків;

4) висока якість поверхні.

        На одному штампі, залежно від складності, матеріалу, маси заготовки і способу штампування, можна виготовити від 10 до 25 тисяч поковок.

        Недоліки об’ємного штампування: складність і дорожнеча інструмента-штампа (іноді декількох), обмеженість маси поковок (0,3...100 кг), тому що зусилля деформування при штампуванні набагато більші, ніж при куванні.

Найефективнішим об’ємне штампування є у великосерійному і масовому виробництвах.

          Залежно від типу штампа розрізняють штампування у відкритих, закритих штампах і в штампах для витискування.                                                                                                                      Гаряче штампування здійснюється з нагрівом до температури 200—1300 °С залежно від складу сплаву і умов обробки. Вихідний матеріал — прокатні прутки, розділені на мірні заготовки, рівні за об'ємом майбутній поковці  (з врахуванням неминучих відходів).                                                                                                               Штампи для гарячого об’ємного штампування  найчастіше складаються з 2 половин — верхньою і ніжньої .

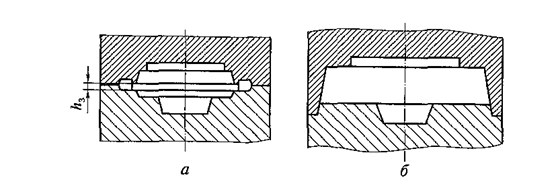

         Зазвичай при штампуванні на молотах і вертикальних пресах нижня частина штампу нерухома, а верхня рухлива. Обємне штампування виконують у відкритих штампах — з плоскістю роз'єму, перпендикулярною напряму штампування), або в закритих штампах — з плоскістю роз'єму по периметру поковки). Відкритий штамп відрізняється простотою пристрою і універсальністю вживання, але гаряче штампування в нім пов'язане з утворенням облою, який забезпечує заповнення складного рельєфу порожнини штампу. Для розміщення облою в штампі передбачається спеціальна канавка. Після штампування облой обрізають в штампі на обрізному пресі.

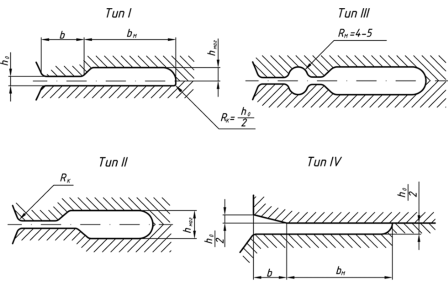

Типи облойно-заусенечних канавок : вузька частина – місток , широка – магазин. Тип канавки обирають за довідником.

            У закритих штампах, облой (торцьовий заусенець) або вельми невеликий (не більше 1%), або зовсім відсутній , так як  поковка формується зі всього об'єму металу. Закриті  штампи менш універсальні - в них не можна отримувати поковки у формі кулі. У тих випадках, коли потрібно отримати вихідні заготовки досить високої точності за об'ємом, застосовують закриті штампи з компенсаторами — додатковими порожнинами, в які витікає надлишковий метал заготовки. Компенсатори розташовуються в такому місці штампу, в яке метал поступає в останню чергу, щоб запобігти передчасному і надмірному попаданню металу в компенсатор. Проте цей спосіб неекономічний т.к. метал, що поступає в компенсатор, йде у відхід.

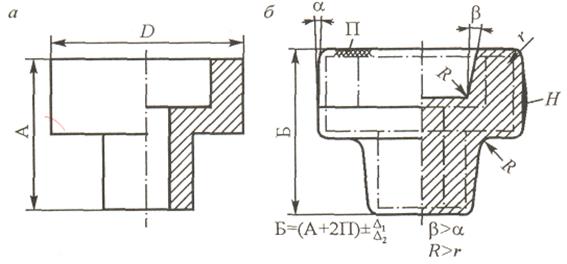

           Іншим технологічним прийомом при гарячому об'ємному штампуванні є вживання штампувальних нахилів, які роблять в порожнині штампів з метою полегшення виштовхування готових виробів. Поковка виходить спотвореної форми, наприклад замість циліндра — усічений конус.  В молотових штампах нахили 7-10 °, в пресових – 5-7⁰ та застосовують виштовхувачі . Надлишок металу на поковке (напуск) також є відходом.

Контрольні запитання .

1.Дайте визначення процесу гарячого об’ємного штампування.

2.В чому ефективність ГОШ ?

3.Як поділяють штампування за розташуванням плоскості роз'єму ?

4.Для чого призначена облойна канавка ?

5.Поясніть особливості відкритого штампування .

6.Поясніть особливості закритого штампування.
