Тема уроку: Обпилювання слою металу (асинхронний)

Обпилювання – слюсарна операція по обробці металу шляхом зняття невеликого слою металу.

За допомогою напилка слюсар надає деталям форму та розміри, проводить пригонку деталей друг до друга підготовляє кромку деталей під зварку та інші роботи. За допомогою напилка обробляють плоскі, криволінійні поверхні, пази, канавки, отвори, любі форми. Припущення на обпилювання залишають від 0,5 до 0,25 мм.

Точність від 0,2 до 0,05 мм. ( 0,001).

Напилок – металевий брусок вибраного профілю та довжини, на поверхні якого є насічки (нарізки), які утворюють впадини та гостро заточені зуби вони мають в січенні форму клина. Виготовляють напилок з сталі В 10А або В 13 А після нанесення насічок його термічно обробляють .

Напилок складається : заплечника; вузька сторона; робоча частина; носок; ребро.

(Сл. № 6. Напилок складається )

На пилки поділяється за призначенням : загального призначення, спеціального призначення, надфільні та машинні.

Напилок загального призначення поділяються на драчеві (для глибокого опилювання), лічні (чистого обпилювання ), бархатні (для кінцевої обробки виробів)

(сд.№7) Будова ручки:

Втулка, пружина, гайка, корпус

(сл. №8) По типу форми напилки бувають:

Плоскі – для обпилювання зовнішніх та внутрішніх поверхонь (сл.№9)

Круглі – для обпилювання овальних та ввігнуті отворів (сл.№10)

(сл.№9. Плоскі) (сл.№10. Круглі) (сл. №11. Напівкруглі )

(сл.№12.Ромбічні)

(сл.№13. Трикутні)

Напівкруглі – для обпилювання криволінійних поверхонь (сл.№11)

Ромбічні – для обпилювання зубців, зубців колес, дисків (сл.№12)

Трикутні – для обпилювання гострих кутів 60˚ ( сл.№13)

Надфілі- це невеличкі напилки, які використовують для граверних, ювелірних робіт, для зачистки у важко доступних місцях. Вони мають таку ж саму форму, як і слюсарні напилки. Виготовляють їх із сталі В 13 ,В13А , В 12, В 12А.Довжена надфіля 80,120,160мм.

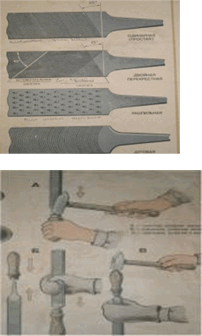

((сл.№14) По типу насічок напилки бувають:

1.Одинарні (прості)

2.Подвійною

3.Точечкою

4.Дуговою (сл.№15.(1,2,3,4.))

(сл. № 16)Зняття та насадка ручки на напилок:

А)Зняття ударом молотка;

Б)Насадка ударом молотка;

В)Насадка ударом об верстак.

Догляд за напилками:

- Зберігати від ударів ,які можуть пошкодити зубці;

- Зберігати на дерев’яних підставках , не торкаючи один до одного;

- Зберігати від попадання вологи, мастила насадка ручки на напилок) або наждачного пилу;

- Поверхня яка вкрита іржею не обхідно зняти за допомогою металевої щітки.

4. Показ трудових прийомів при обпилюванні .

(сл.№17) Розміщення корпусу біля верстака. Лікоть правої руки повинен бути під кутом

90˚.

Ноги на ширенні пліч кут 60˚.Поворот корпусу при обпилюванні повинен бути кут 45˚.

(сл.№17.Розміщення корпусу біля верстака)

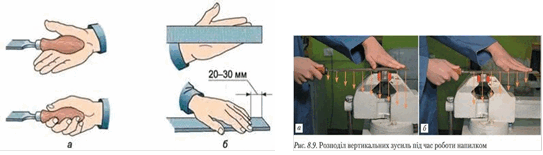

(сл.№18)Положення рук при обпилюванні: Правої, лівої руки.

(сл.№19)Розділ зусиль та натискань при обпилюванні.

(сл.№18.Положення рук при обпилювані) (сл.№19. Розділ зусилля та натиск при обпилювані)

(сл.№20) Зліва на право (косим штрихом), (сл.№21) Прямим штрихом, (сл.№22)Справо на ліво.

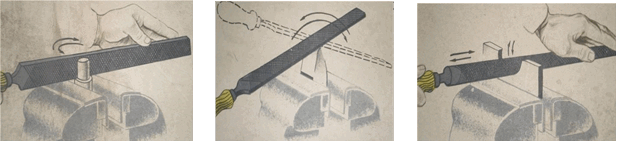

сл.№24..

сл.№25. сл.№26. сл.№27.

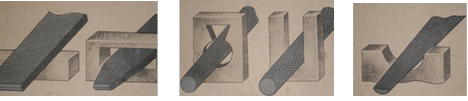

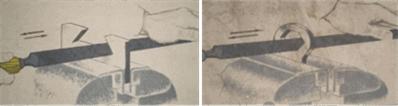

Обпилювання внутрішніх кутів ;(сл.№28); Розпилювання шестигранних кутів. (сл.29)

сл.№28. сл.№29.

Працюючи напилком в одному напрямі важливо отримати правильну та чисту поверхню. Положення штрихів на обробляє мій поверхні повинні мінятися з кута в кут.

Для контролю обпилюваних поверхонь користуються перевірочними лінійками ,штангель циркулем, кутниками .

Обпилювання зовнішніми плоских поверхонь починається з перевірки припуску на обробку, потрібно забезпечити виготовлення деталі за відповідними кресленнями.

5.Охорона праці при обпилюванні При обпилюванні необхідно :

- При обпилюванні заготівки з гострими краями не можна піджимати пальцями лівої руки під напилок або при його зворотному шляху;

- Стружку необхідно знімати з верстака волосяною щіткою;

- Забороняється кидати стружку голими руками та здувати;

- Користуватися напилками тільки з гарно насадженими рукоятками;

- Забороняється працювати напилками якщо без рукоятки або розколотою ручкою .

Дякую за урок!

Дати відповіді на питання:

1.Яким чином потрібно робити робочий рух при обпилювані ?

2.Як потрібно розташувати корпус тіла при обпилювані ?

3.За допомогою чого потрібно прибирати металевий пил?
