Вітаю, сьогодні на уроці ми продовжуємо вивчати характеристики електричного струму, познайомимося з величиною напругою, з приладом вольтметром. Бажаю удачі
1
2 з 12 балів
Прочитати параграф 36 стор.218-219 і записати в зошит , прикріпити фото зошита
Дуже часто можна почути:
«Не підходь – там висока напруга!»
«Знову впала напруга в мережі!»
«На яку напругу розрахований цей прилад?».

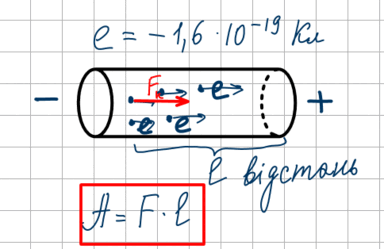

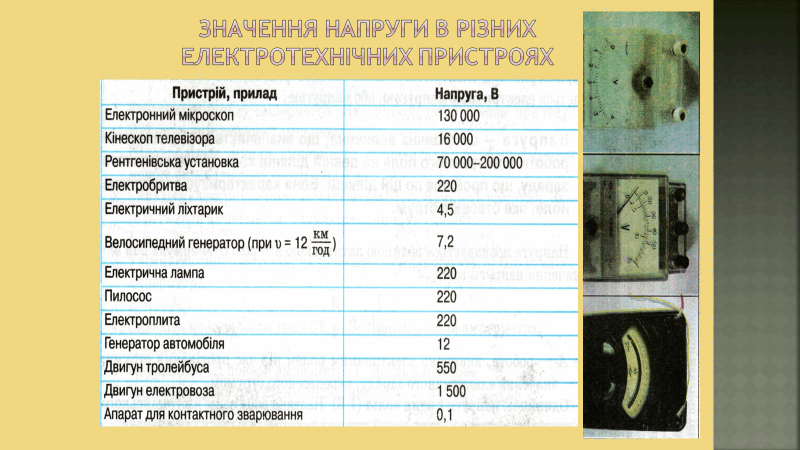

Що таке напруга і чому на всіх електротехнічних пристроях наводять її значення? Згадаємо , що під час електричного струму заряджені частинки впорядковано рухаються через дію на них електричного поля , при цьому виконується певна робота по переміщенню заряджених частинок, наприклад електронів в металах. На кожний електрон з боку електричного поля діє кулонівська сила, під дією якої електрон переміщується до позитивного полюсу на відстань
Запишіть у зошит
Електрична напруга – це фізична величина, яка чисельно дорівнює роботі електричного поля з переміщення одиничного позитивного заряду по цій ділянці.
, де
– робота, яку виконує електричне поле під час проходження струм
– значення електричного заряду, перенесеного струмом
Одиницею напруги в СІ – вольт (названа на честь італійського вченого Алессандро Вольти)
1 В – це така напруга на ділянці кола, за якої електричне поле виконує роботу 1 Дж, переміщуючи по цій ділянці заряд, що дорівнює 1 Кл
Крім вольта, на практиці часто застосовують кратні й частинні одиниці напруги: мікровольт (мкВ), мілівольт (мВ), кіловольт (кВ)
.png)
2
3 з 12 балів
Запишіть у зошит

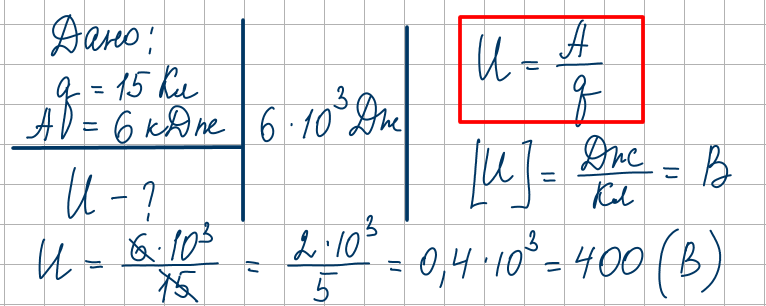

Задача Визначте напругу на ділянці кола, якщо при проходженні по ньому заряду в 15 Кл була здійснена робота 6 кДж.
За зразком розв'язати
Вправа 36(3) Під час переміщення по ділянці кола заряду, що дорівнює 3 Кл, електричне поле виконало роботу 0,12 кДж. Визначте напругу на ділянці кола.
3
1 з 12 балів
Прочитати параграф 36 стор.219 ., записати в зошит і прикріпити фото
Вимірювання напруги
Запишіть у зошит

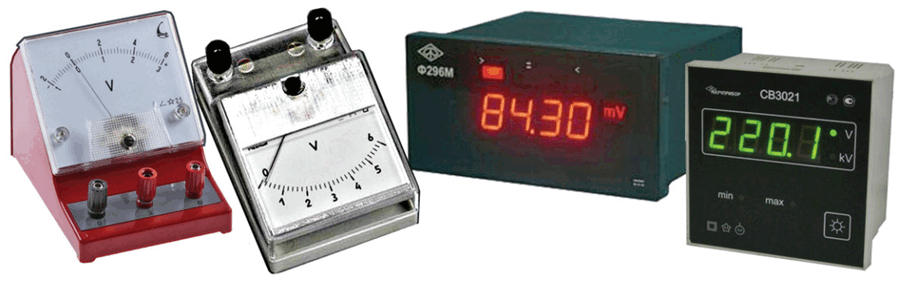

Вольтметр – прилад для вимірювання сили напруги.
В схемах електричного кола умовно позначається
і вмикається за правилом:
1. Вольтметр приєднують паралельно.
2. Клему вольтметра, біля якої стоїть знак «+», з'єднують до «+» джерела , клему вольтметра, біля якої стоїть «–», з'єднують до «–» джерела ,
3. Для вимірювання напруги на полюсах джерела струму вольтметр приєднують безпосередньо до клем джерела без навантаження

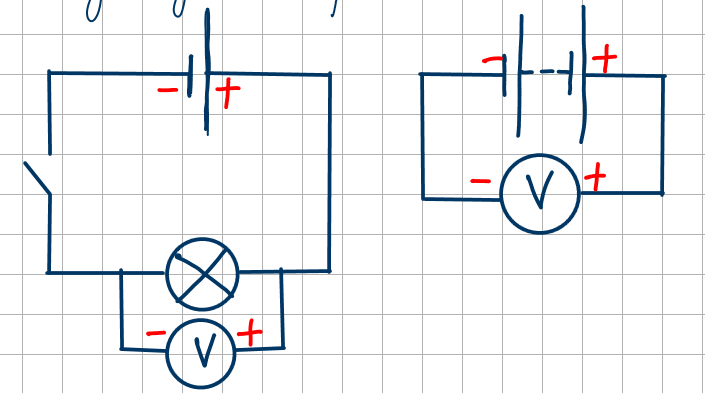

відповідно накреслимо схеми до електричних кіл:
4
3 з 12 балів
Запишіть у зошит
Покази вольтметрів:

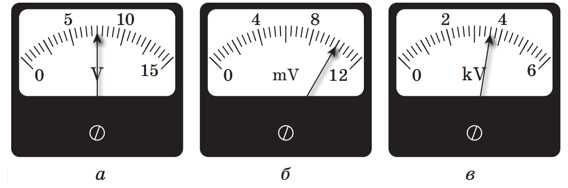

Яку напругу показують вольтметри, зображені на рисунках?
За зразком виконати

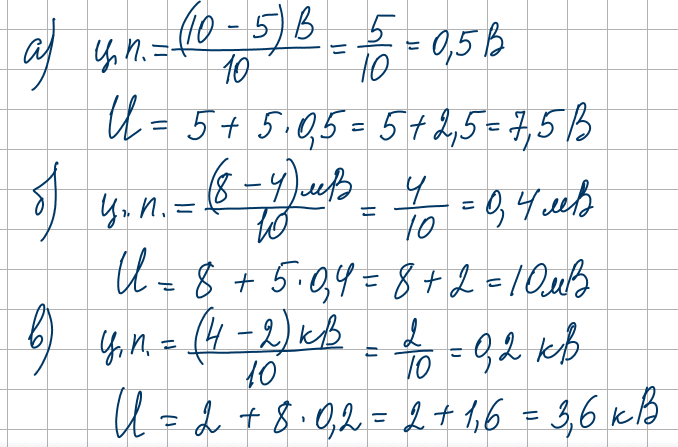

Вправа 36(1) На рис. 1 зображено шкали різних вольтметрів. Визначте ціну поділки кожної шкали і напругу на кожному вольтметрі.
